Head Module 4-49 5. 为了作业方便，请分离 R 轴辅助 home sen sor Bracket 。为此，首先除去固定螺 丝 (M3-4 个 ) (No ① ) 。 电缆连接器 Sensor Bracket 固定螺丝 1 R 轴辅助 home sensor Bracke t
Samsung Component Placer SM411 Service Manual
4-48

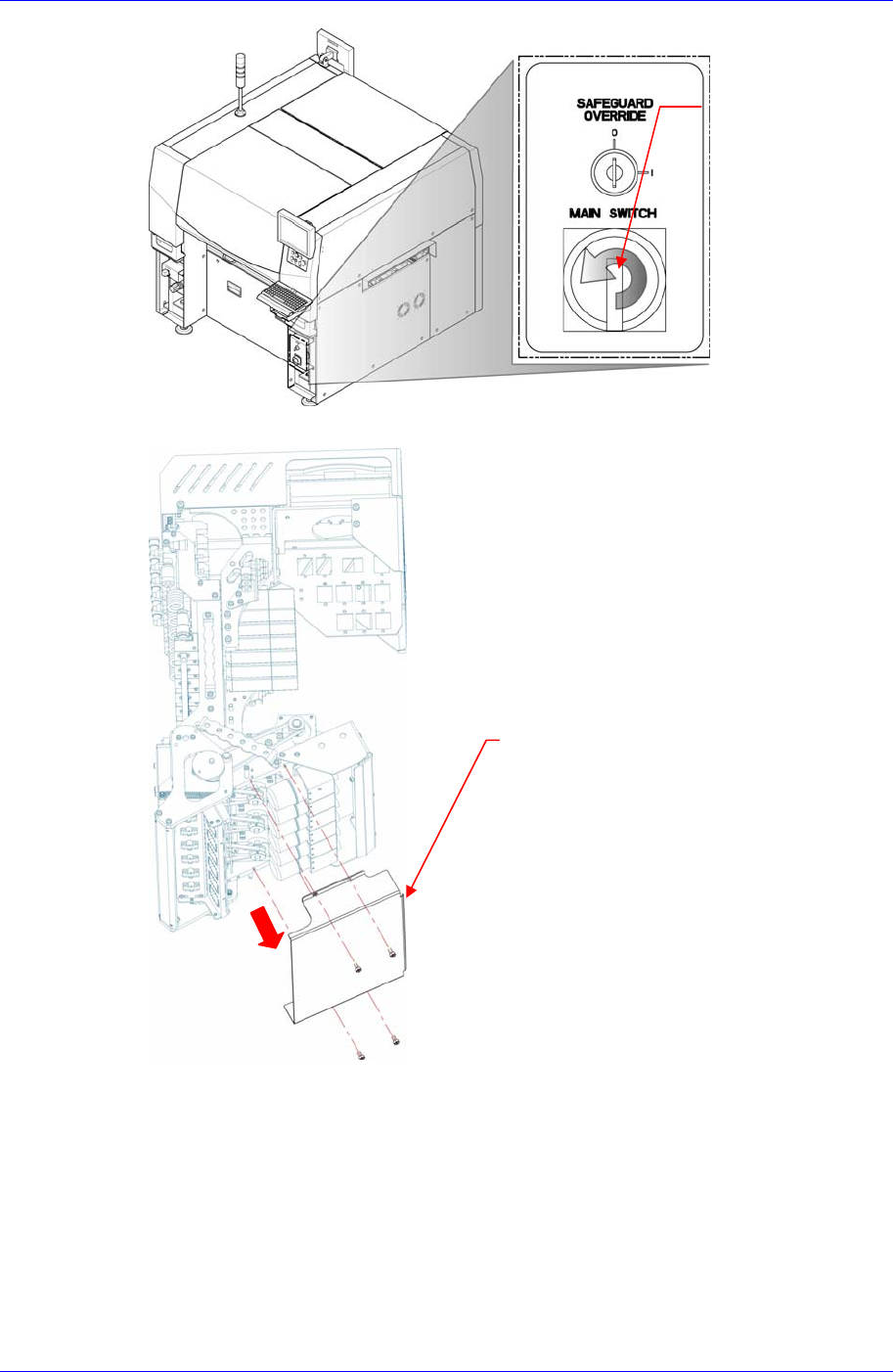

3. 在下图中拧开固定LOWER LIGHT COVER的固定螺丝(M3-4个)拆卸盖。
4. 请分离所要替换的R轴电动机相应的电缆连接器。
Main Switch 关闭方
向(逆时针方向)
Lower Light Cover
Head Module
4-49
5. 为了作业方便，请分离 R轴辅助home sensor Bracket。为此，首先除去固定螺
丝(M3-4个) (No①)。
电缆连接器
Sensor Bracket
固定螺丝
1
R轴辅助home
sensor Bracke
t
Samsung Component Placer SM411 Service Manual
4-50
6. 利用扳手除去所要替换的电动机连接螺丝(M4-4개)(No①)，往下分离电动机。
7. 请除去R轴同步齿型带。
只替换同步齿型带时，请在此状态下进行替换。
替换同步齿型带时，利用测定仪，设置张力的方法如下。
à 利用Unitta测定仪，在皮带中央测定同步齿型带的张力。 (检查基准 -
297~370 Hz(9~14N))
à 没有测定仪的情况下，请参照邻近的其他R轴同步齿型带张力进行设置.
8. 替换电动机时，首先要从电动机分离电动机R轴皮带轮2。为了从电动机分离皮
带轮，请利用扳手除去2个Set Screw
Timing Belt
Motor Plate
Isolator
Pulley
测定位置
