Head Module 4-59 → LED 亮灯可确认 Z Motor 的 Z Phase 。 3. 同以下照片在 Safety Control Board 上把 2 号电缆与 CN13 ， CN12 号进行连接。 → 即使设备中不打开 READY 开关也可把 +24V 供应到 MINI AMP 中。 4. 利用总开关（ ON ）供应设备的电源。 5. 请确认 MINI AMP 中 LED1 是否亮灯。通过 LED1 可确认 MN…

Samsung Component Placer SM411 Service Manual

4-58

3. 对Z轴执行Home。

4. 正常关闭PC后，关闭设备前面的Main Switch。

5. 按照以下顺序执行查找Z相的方法。

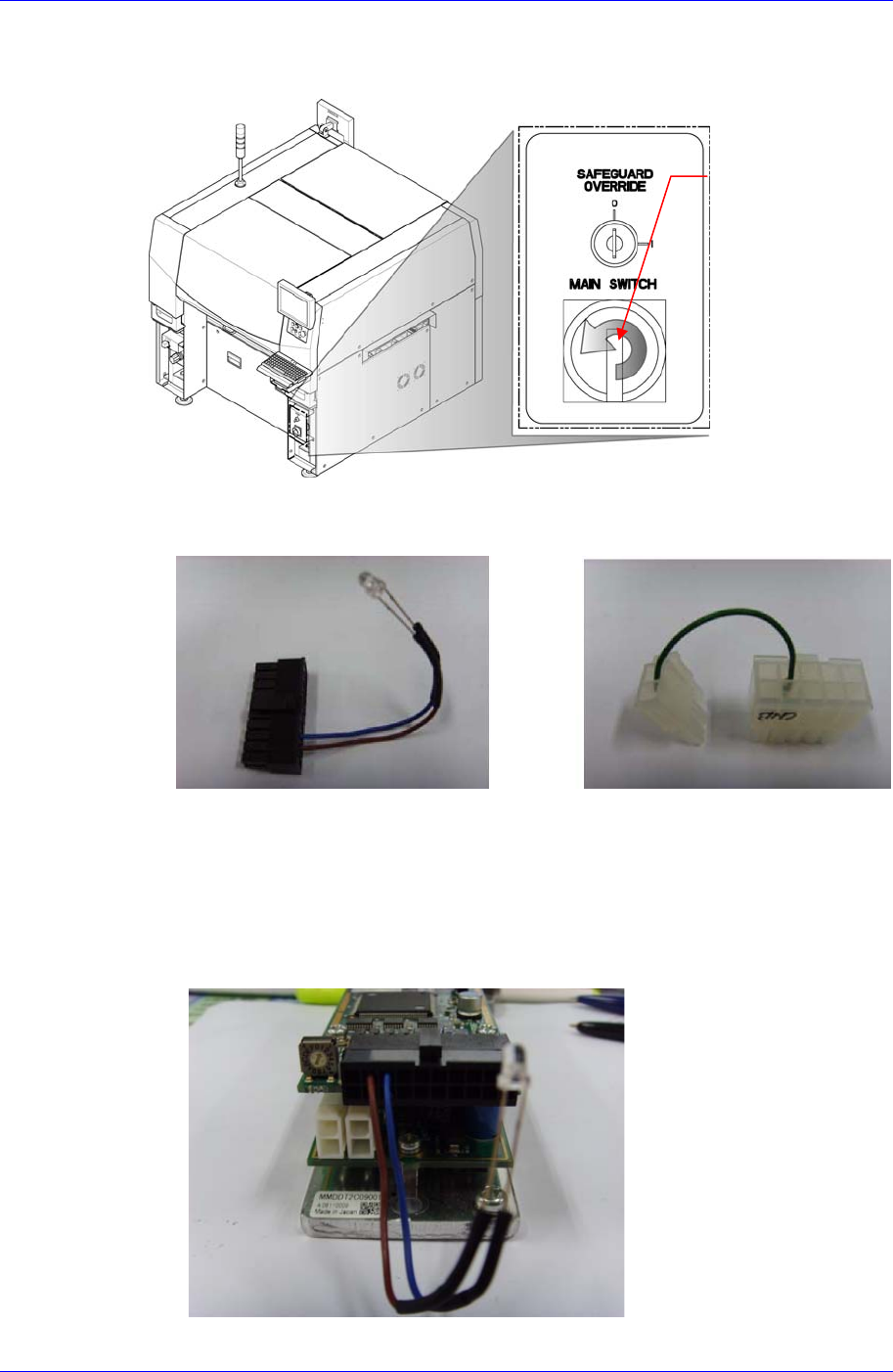

1. 请准备下图中的电缆。

Z Phase Indicator Cable

2. 请同下面的照片在MINI AMP上连接可确认 Z Phase(+, -)的1号电缆。

（但，要关闭设备的总电源，组装好HEAD AMP BOX，连接Z Motor Po

wer和 Encoder电缆。）

Main Switch 关闭方

向(逆时针方向)

No.1 Cable No.2 Cable

Head Module

4-59

→LED亮灯可确认Z Motor的Z Phase。

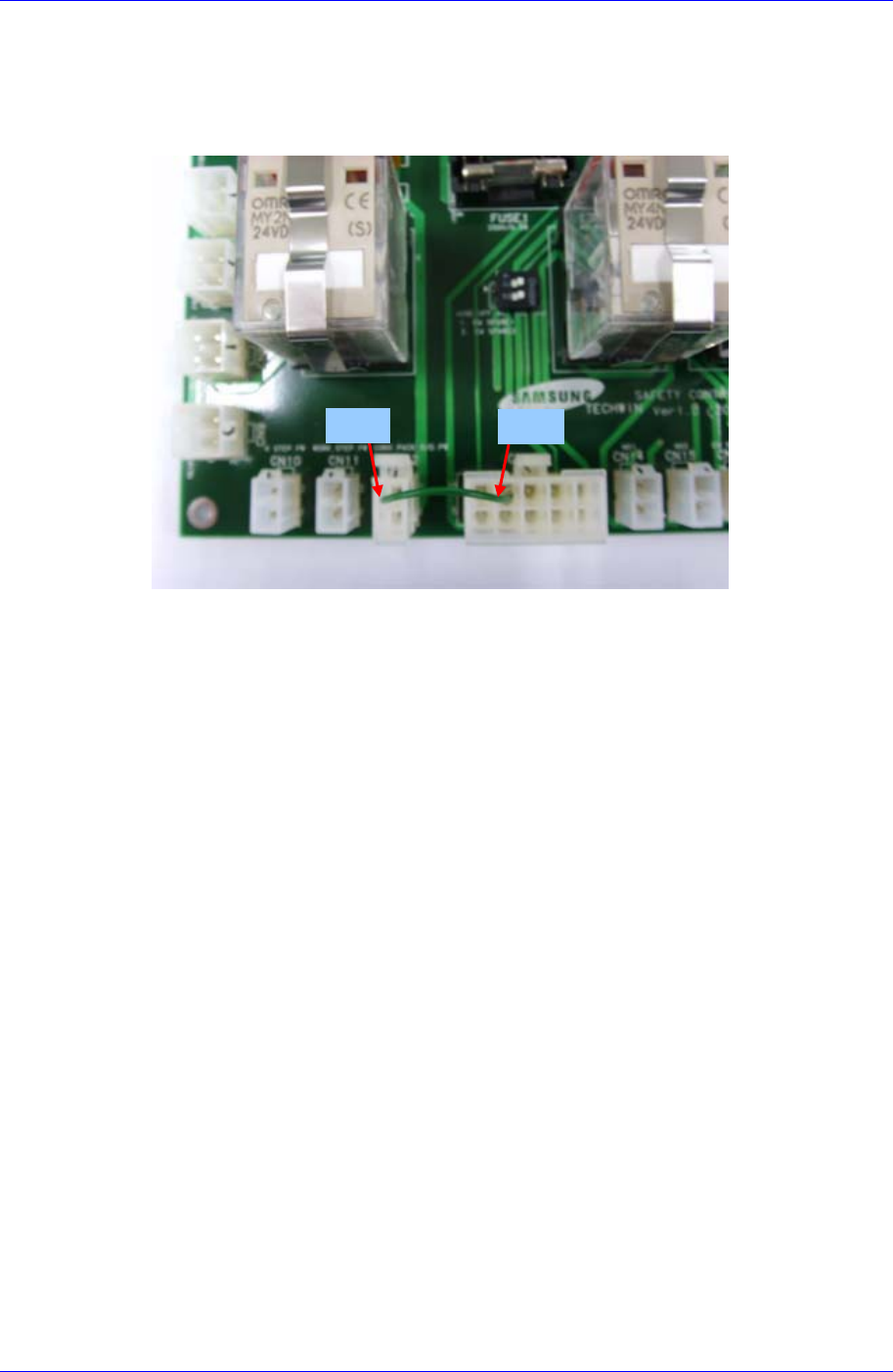

3. 同以下照片在Safety Control Board上把2号电缆与CN13，CN12号进行连接

。

→ 即使设备中不打开READY开关也可把+24V供应到 MINI AMP中。

4. 利用总开关（ON）供应设备的电源。

5. 请确认 MINI AMP中LED1是否亮灯。通过LED1可确认MNI AMP中是否

供应+24V。转动马达确认电缆上的LED是否亮灯。

CN13

CN12

Samsung Component Placer SM411 Service Manual

4-60

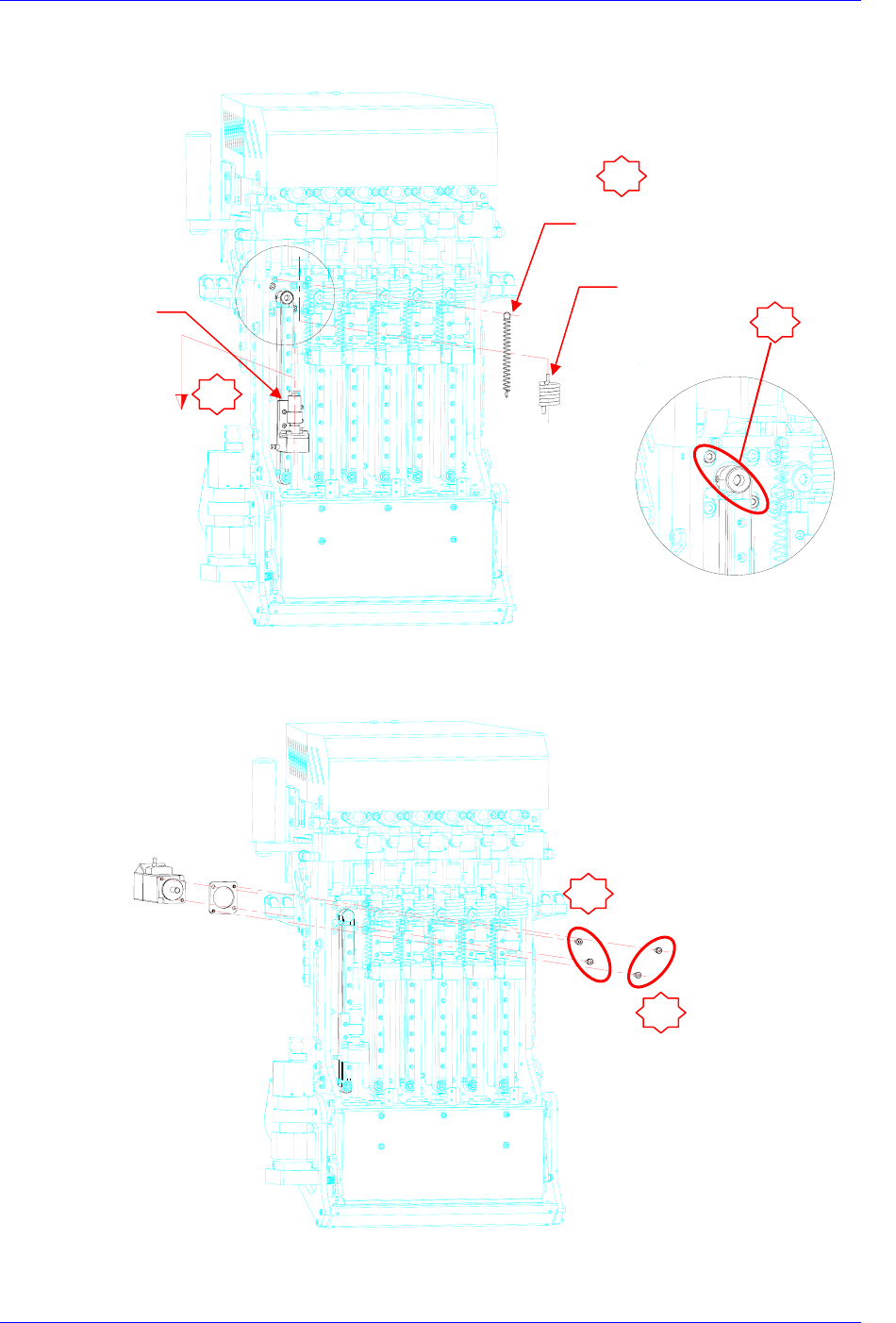

6. 除去Z弹簧(No①)后，如下图所示把Slide Unit(No②)向下移动后，使用扳手分

离把马达固定在Head本体的固定螺丝（M3-2个）。

7. 分离马达时，只除去固定螺丝(M3-2个)(No①)后进行分离. 调整Timing Belt的

Tension时，需要拧开所有的固定螺丝（M3-4个）进行调整。

8. 在Slide Body拧开固定Belt Clamp 1,2的固定螺丝(M2-2个)进行分离后，替换同

步齿型带，再按照拆卸的倒序进行组装。 (更换Belt时，Z相参考更换5号

Air Tube

Z Spring

Slide Unit
