Head Module 4-61 T iming Belt 更换步骤进行查找 ) Head 1,3,5 Slide ass’y Head 2,4,6 Slide ass’y 下列图纸为分解、组装 Timing Belt 时的参考用图 纸。 连接螺丝
Samsung Component Placer SM411 Service Manual
4-60
6. 除去Z弹簧(No①)后，如下图所示把Slide Unit(No②)向下移动后，使用扳手分
离把马达固定在Head本体的固定螺丝（M3-2个）。
7. 分离马达时，只除去固定螺丝(M3-2个)(No①)后进行分离. 调整Timing Belt的
Tension时，需要拧开所有的固定螺丝（M3-4个）进行调整。
8. 在Slide Body拧开固定Belt Clamp 1,2的固定螺丝(M2-2个)进行分离后，替换同
步齿型带，再按照拆卸的倒序进行组装。 (更换Belt时，Z相参考更换5号
Air Tube
Z Spring
Slide Unit
3
1
2
1
2
Head Module
4-61
Timing Belt更换步骤进行查找)

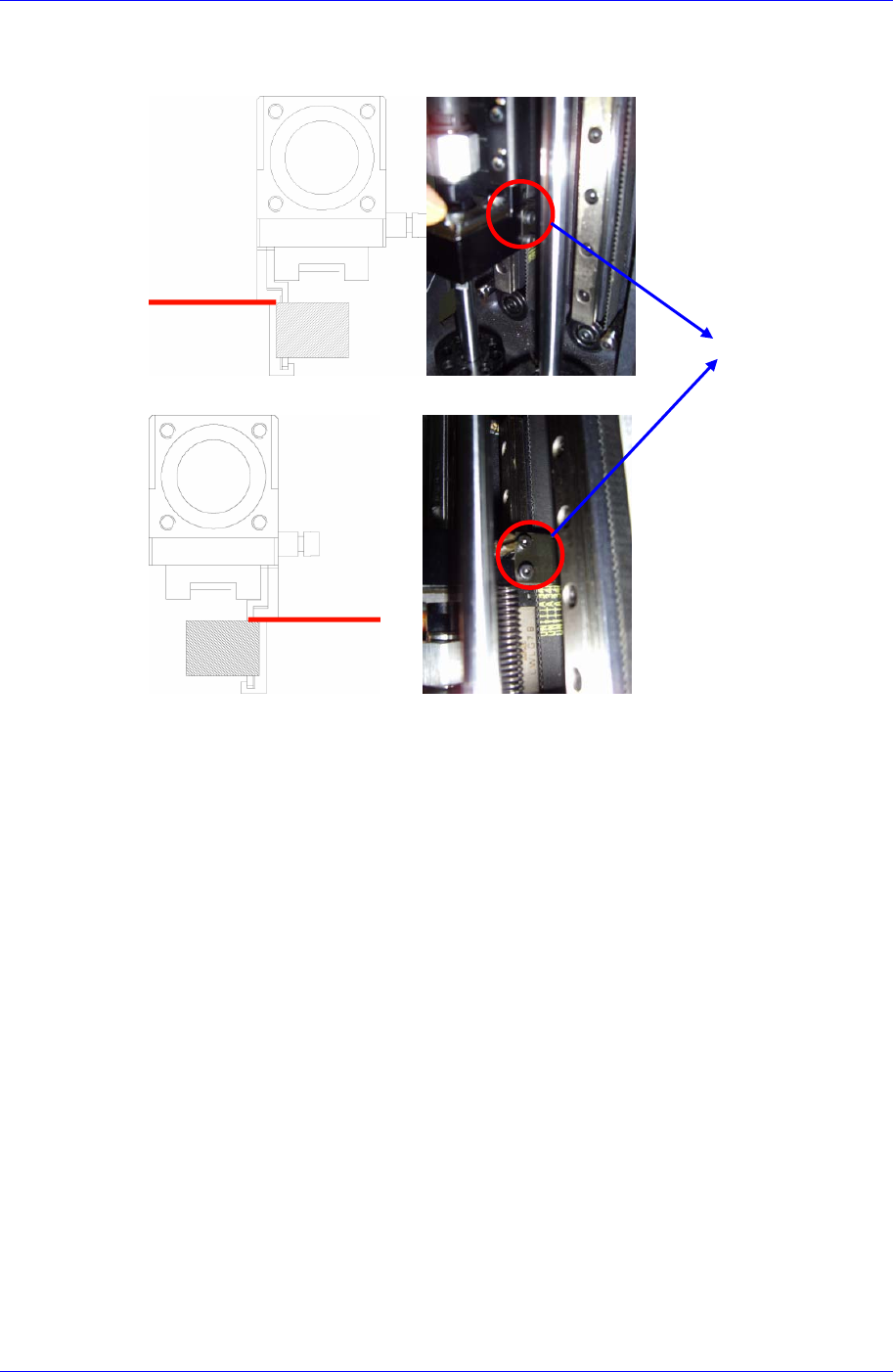

Head 1,3,5 Slide ass’y
Head 2,4,6 Slide ass’y

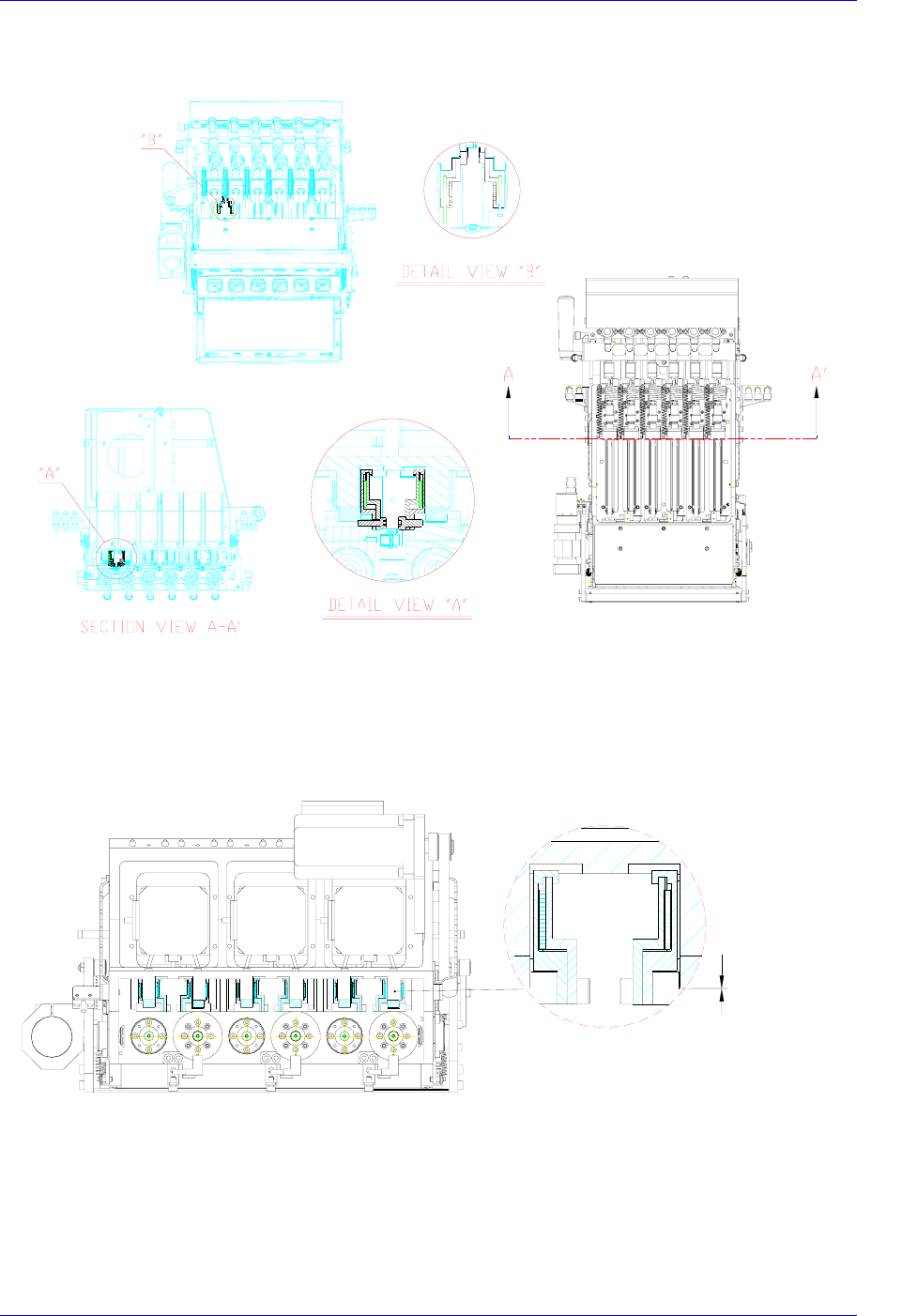

下列图纸为分解、组装Timing Belt时的参考用图纸。
连接螺丝
Samsung Component Placer SM411 Service Manual
4-62
0~0.3mm
가 되도록 조립
保持 0~0.3
mm
