3. 为了分离AMP Cover首先用一字型螺丝刀(-)拧开固定Cover的固定螺丝A后，拧

开固定AMP的固定螺丝B进行分离。

固定螺丝 A

固定螺丝 B

Head Module

4-69

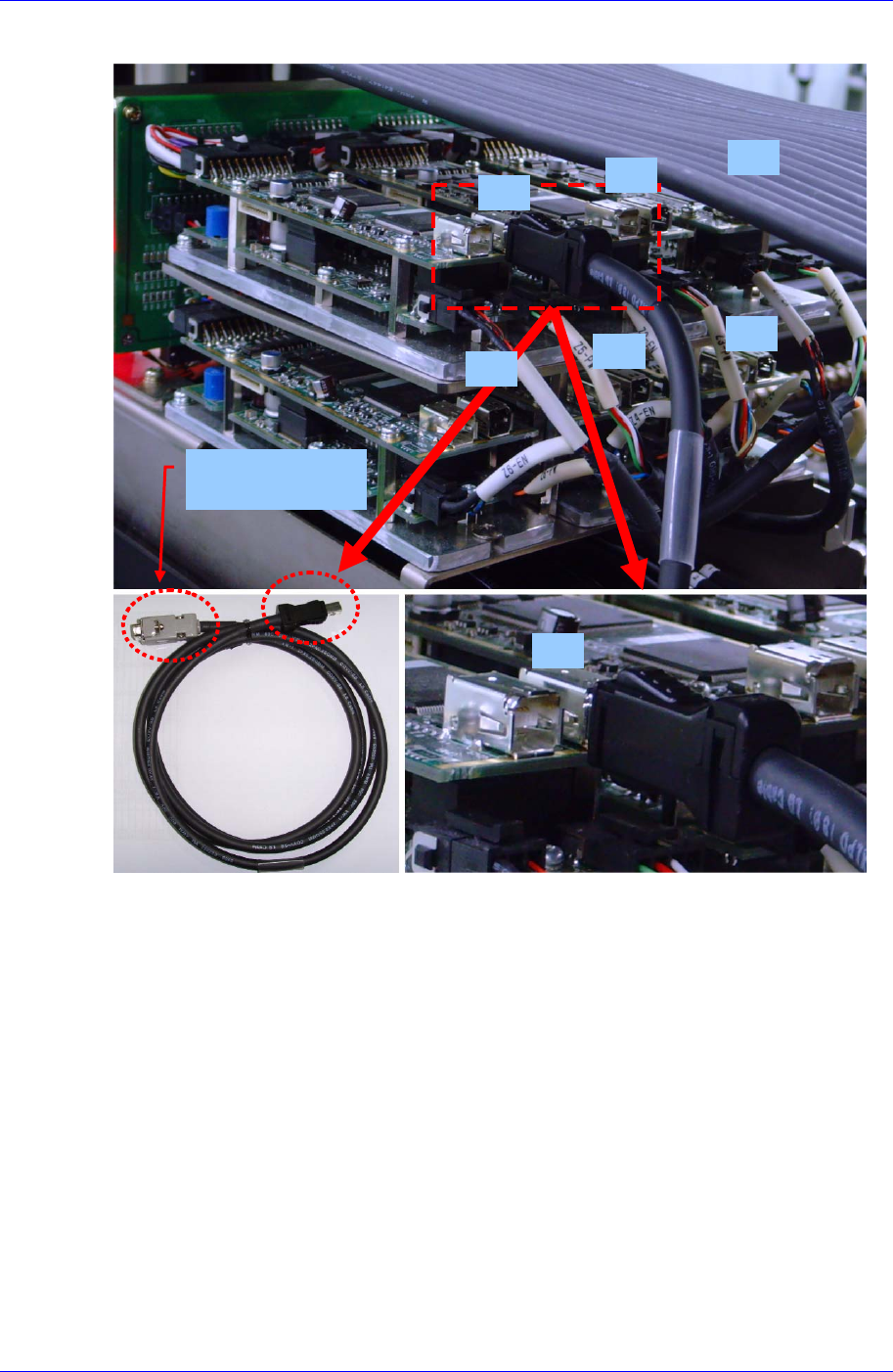

4. 请在PC的串行口和对应USB端口中连接Z AMP Parameter Download Cable。

5. 请输入参数值。

6. 确认粘贴在HEAD AMP BOX的X7043 SEDES Slave BOARD中20Pin

커맨드

连

接器的连接是否牢固。确认连接器的接头是否弯曲，引起接触不良。

7. 为了安全正确地运行设备，设备操作人员要接受相应的教育。

Connect the serial

port of the PC

Samsung Component Placer SM411 Service Manual

4-70

4.9. Ball spline/Spindle Housing Ass’y

4.9.1. Ball spline/Spindle Housing Ass’y 替换代表事例

 头部Z轴工作噪音 – Ball Spline磨损 /变形

 Ball Spline 及Spline Housing Ass’y Bearing 损伤

4.9.2. 必要工具

 同心度测定工具或夹具

 T Wrench (其他提供工具) or Hex Wrench

 扳手 or 力矩扳手

4.9.3. Ball spline/Spindle Housing Ass’y 替换次序

Ball spline 替换次序

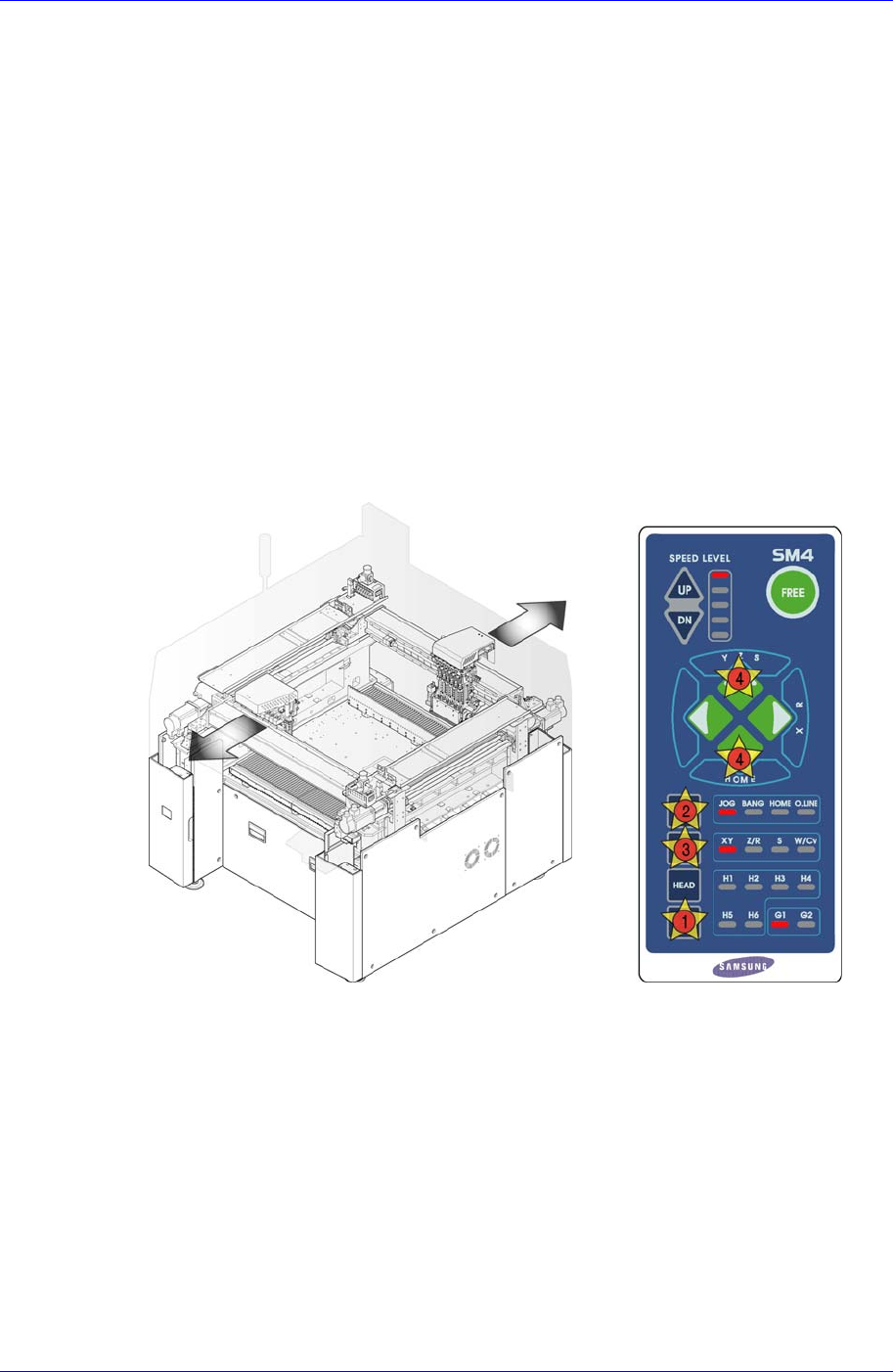

1. 操作示教框把Head Assembly最大限度地往两边移动。
