Head Module 4-83 为了拆卸 Head Side Illuminator Board Con nector ，先用扳手拧开固定 Head T op Cover 的固定螺丝 (M2.5-4 个 ) 后拆卸盖。 1 2 Head T op Cover
Samsung Component Placer SM411 Service Manual
4-82
4.10. Vacuum/Blow
4.10.1. Vacuum/Blow 问题点发生时代表事例
发生部件吸附关联问题
部件贴装关联问题发生
4.10.2. 必要工具
Blow Setting 齿垢(J6710006A)
內 4mm Air Hose 150mm
Straight Fitting
4.10.3. Vacuum 有关服务次序

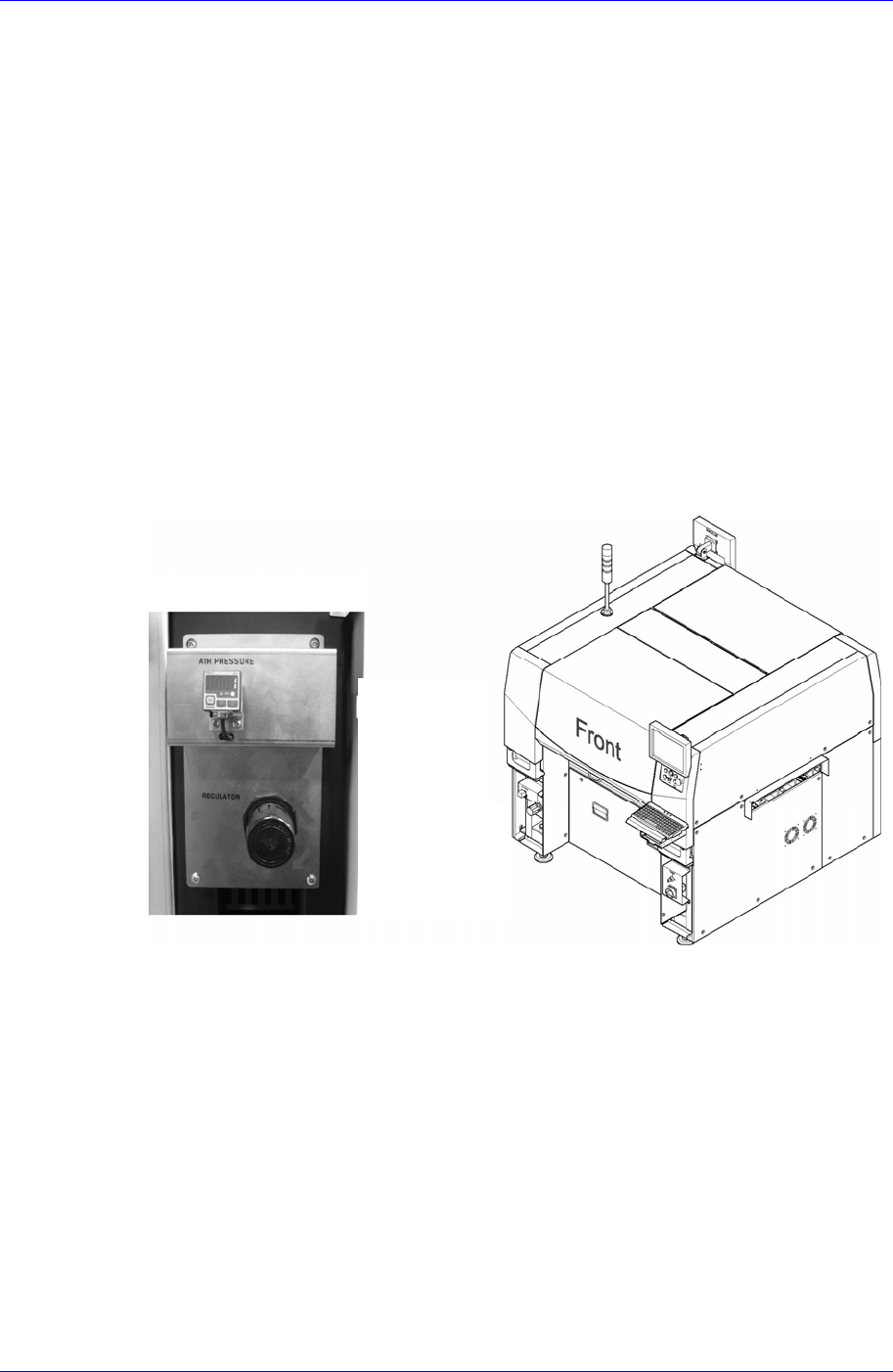

4.10.3.1. 确认Main Air压力Setting
请确认Main Air压是否 “0.5Mpa。
因Blow设置时受Main Air压影响，请务必在Blow设置及Blow确认前把 Main A
ir压设置为“0.5Mpa”。
4.10.3.2. Head vacuum level的0点 Setting
Setting 基准 : -20~20 (mmHg)
请确认各Head的Vacuum Level(Current Level)。此时，所有Head的 Vaccum状
态为Off。
此操作为Vac uum 及Blow 设置的基准，如果结果值无法满足此基准, 请重新执
行Head Vacuum Level “0”点 Setting。
调整Head I/F Board的可变电阻，使之符合Setting基准。
0.45~0.55Mpa 范围内
压力减小
逆时针方向
压力增加
顺时针方向
Head Module
4-83

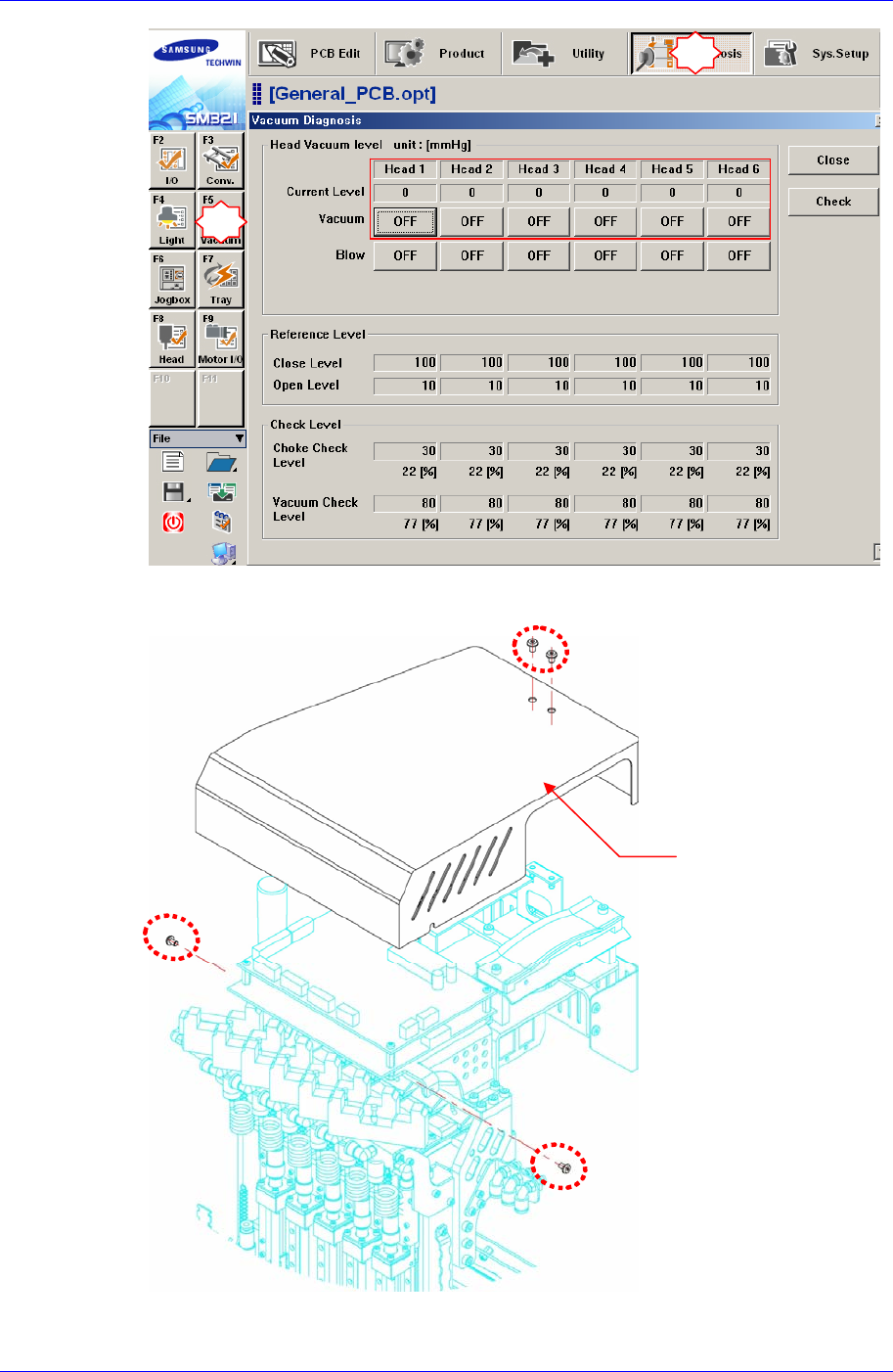

为了拆卸Head Side Illuminator Board Connector，先用扳手拧开固定Head Top
Cover的固定螺丝(M2.5-4个)后拆卸盖。
1
2
Head Top Cover
Samsung Component Placer SM411 Service Manual
4-84
4.10.3.3. Head vacuum level 检点
为执行头部真空度检查，依次执行以下过程。
过滤器 / 管道堵塞检查
在未贴装喷嘴的状态下按各个Head打开Va cu u m（真空装置）使Va c u u m L e v e l 维
持200 mmHg以下。如果200 mmHg以上，可能会引起 过滤器
或管道堵塞现象，请参照, “4.10.3.5 Vacuum/Blow “进行清扫。
实作业真空度检查
各Head贴装CN040喷嘴，打开个别Head Vacuum，使Vac u um L ev e l 维持480 (m
mHg) 以上。
真空发生器真空度检查
各Head贴装CN040喷嘴，打开个别Head的Vacuum后堵塞喷嘴末端时， Vacuum
Level应达到600 mmHg 以上。
各Head别打开Vacuum，确认是否满足下表的Vacuum Level。
顺序 Head 状态 Vacuum Level (正常状态) 措施方法
1
不使用Nozzle 200 以下 (mmHg)
2
CN040 贴装 480 以上 (mmHg)
3
封闭喷嘴末端 600~700 (mmHg)
Vacuum Sensor Board
Head I/F Board
注 意
使用CN040喷嘴以外的其它喷嘴进行测定时, 显示不同的Vac
uum Level，因此请务必把CN040喷嘴贴装到各HEAD后进行
测定。
调整可变电阻 Current
Level设置为‘0’
