Samsung Component Placer SM411 Service Manual
4-88
4.10.3.5. Vacuum/Blow 管道清扫方法
1. 贴装在Head Assembly转轴上的喷嘴点击<Put All Nozzle>按钮。
2. 操作示教框把Head Assembly最大限度地往两边移动。
3. 正常关闭PC后关闭设备前面的Main Switch。
Head Module
4-89

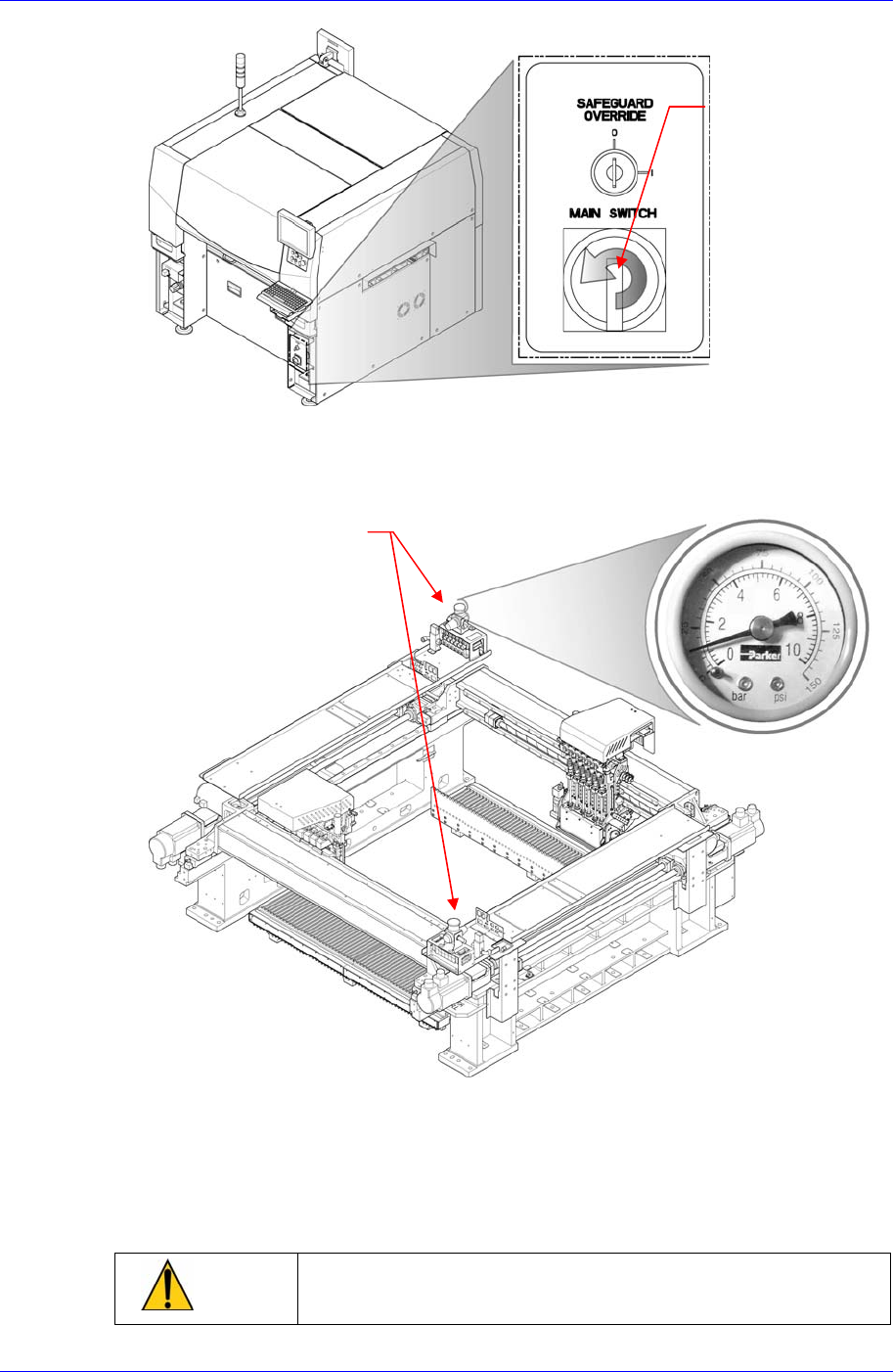

4. 请旋转下图Blow Regulator的调节手柄把供应压力提高到“0.5Mpa”为止。
5. 用手按住1号转轴的slide body最大限度下降后，在喷嘴座下端垫上干净布块, 1
0次以上反复按作用于Head Air 程序的相应转轴手动按钮。
6. 同样地反复2号转轴~ 6号转轴。
7. 转动Blow Regulator的调节把儿，供给压力调回原来的 0.1Mpa。
警 告
完成清扫后，需要把Blow Regulator供给压力重新设置成 0.
1Mpa。否则，严重损坏设备或操作者受到损伤。
Head Blow Air Pressure
Gauge
Main Switch 关闭方
向(逆时针方向)
Samsung Component Placer SM411 Service Manual
4-90
4.11. Fiducial Camera
4.11.1. Fiducial camera 替换代表事例
摄像机镜头或照明异常(Fiducial 识别不良, 影响暗淡)
4.11.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.11.3. Fiducial camera 替换次序

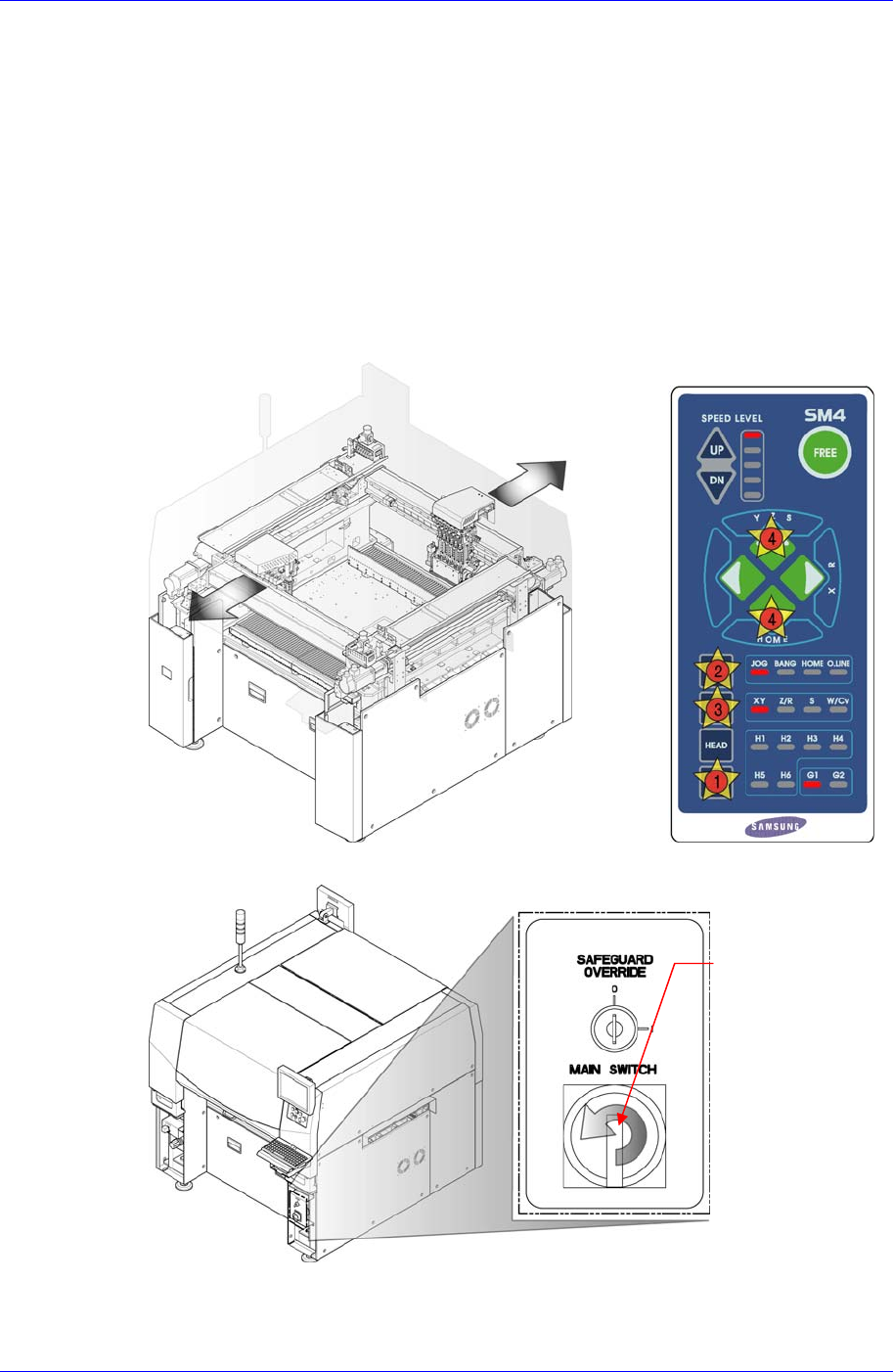

1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后关闭设备前面的Main Switch。
Main Switch 关闭方
向(逆时针方向)
