Samsung Component Placer SM41 1 Service Manual 4-94 8. 设置 ANC Fiducial Mark 1,2 号坐标，确认 Fiducial Data OUTER 1 2 3 确认 Y1, Y2 值 1 2 3 4 确认 Fiducial Data
Head Module
4-93
5. 请按拆卸的逆序进行组装. 组装时, 利用固定螺丝，把摄像机夹具和摄像机组
装在一起，固定在摄像机Bracket。此时，拧松固定螺丝，连接影像电缆。
6. 作业完成后，打开设备前面的Main Switch，启动PC。然后边看 ‘SMVision’ 窗
利用夹具或,者与前面固定输送机架子平行，对准摄像机十字线。
7. 请确认摄像机照明状态。 (Outer 照明)
CAMERA
CLAMP
CAMERA
LENS
(Inner 包括照明)
1
Samsung Component Placer SM411 Service Manual
4-94
8. 设置ANC Fiducial Mark 1,2号坐标，确认 Fiducial Data
OUTER
1
2
3
确认Y1, Y2值
1
2
3
4
确认Fiducial Data
Head Module
4-95

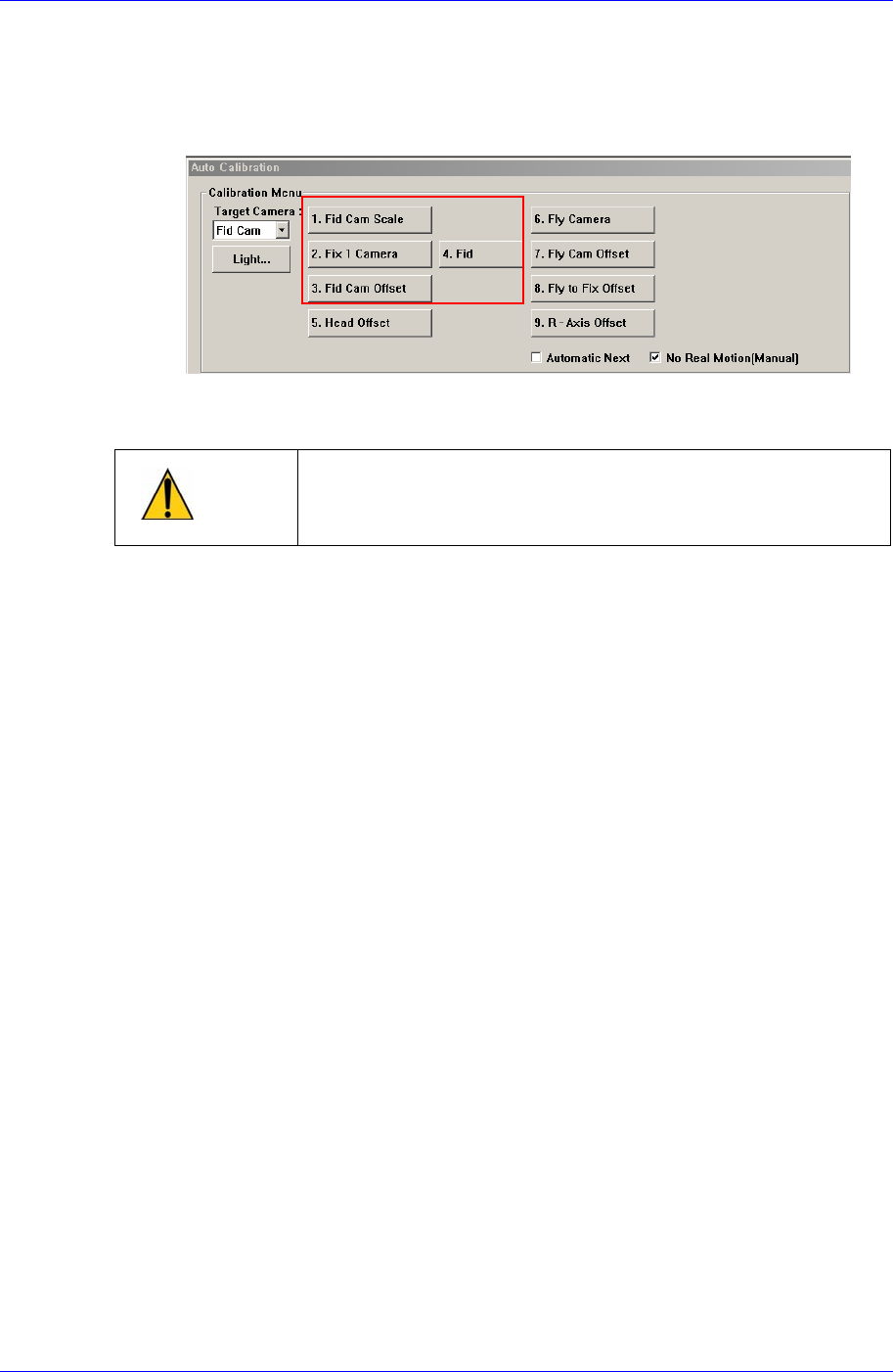

9. 需要以下Calibration作业。
Camera & Offset 校正过程中，请执行Fiducial Camera Scale Calibration和
Fiducial Camera Offset Calibration. 详细的事项请参考“3.2.3 Fiducial Camera
Scale“和 “3.2.10.1 Fiducial Camera Offset Calibration”)
10. 完成校正后，为却认是否正常贴装部件，清执行测试.
注 意
组装时, 要坚固，以防组装后Camera Module 松动。
平行度调整原则上使用Feeder Master Jig，不可免的情况
下，可使用前面固定Conveyor Frame的基准面设置。
