Samsung Component Placer SM41 1 Service Manual 5-22 4. 请执行 “5.4.1 更换传感器时的共同作 业 “ 的 #3 阶段。 5.4.4.3. 更换 Work Front Sensor2 1. 请执行 “5.4.1 更换传感器时的共同作 业 “ 的 # 一阶段和 #2 阶段 2. 拧开下图的固定螺丝（ M3-2 个）从 Bracket 中分离传感器。 3. 按拆卸的逆序组装传感器后 …
Conveyor & BUT
5-21
4. 请执行“5.4.1
更换传感器时的共同作业
“ 的#3阶段。

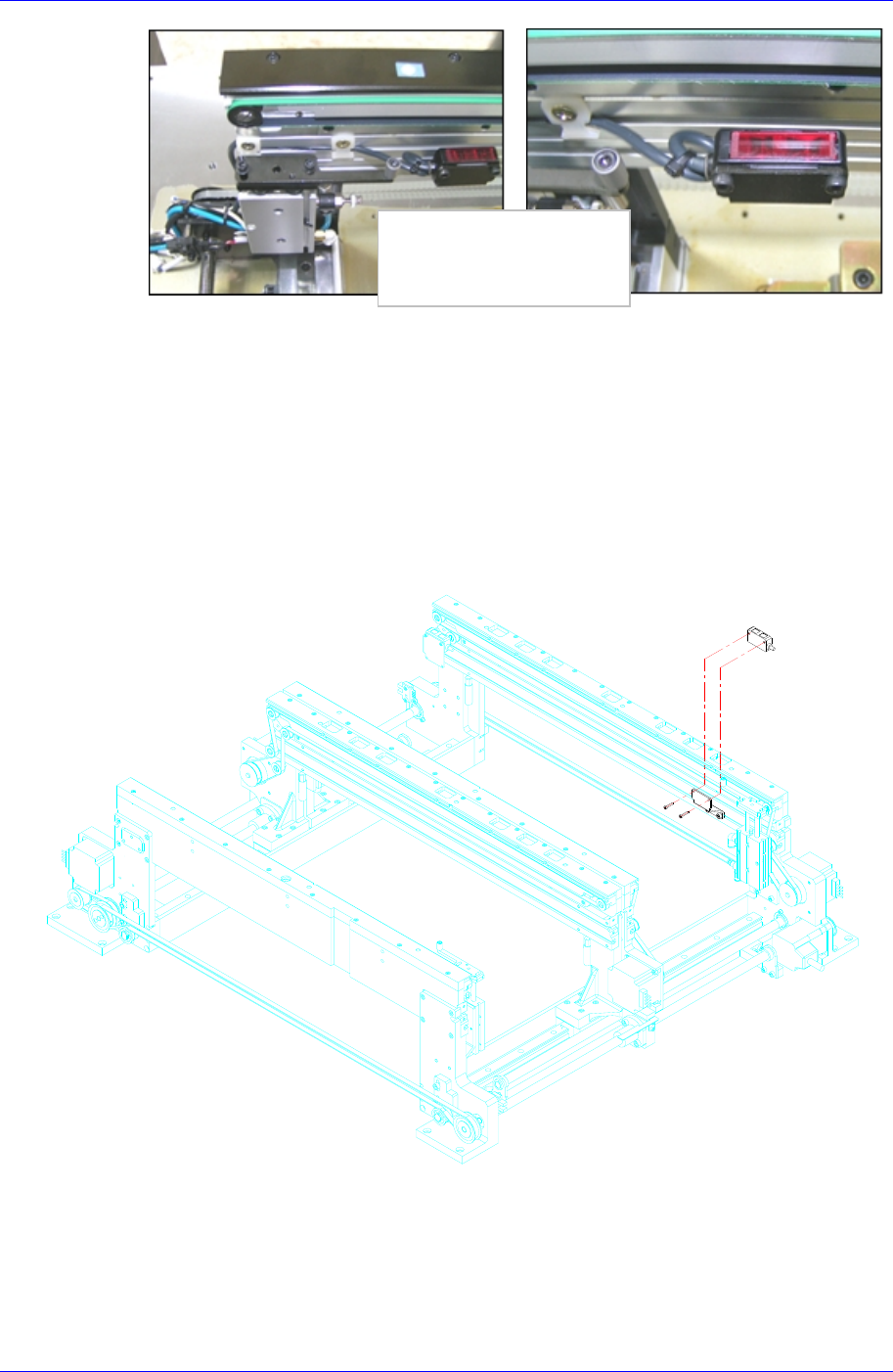

5.4.4.2. 更换 Work Rear Sensor1
1. 请执行“5.4.1
更换传感器时的共同作业
“ 的#一阶段和#2阶段
2. 拧开下图的固定螺丝（M3-2个）从Bracket中分离传感器。
3. 按拆卸的逆序组装传感器后，如照片所示进行配线。然后用Cable Tie进行固定
Work Zone
确保传感器电缆的余裕
后, 用连接电缆固定
Samsung Component Placer SM411 Service Manual
5-22
4. 请执行“5.4.1
更换传感器时的共同作业
“ 的#3阶段。

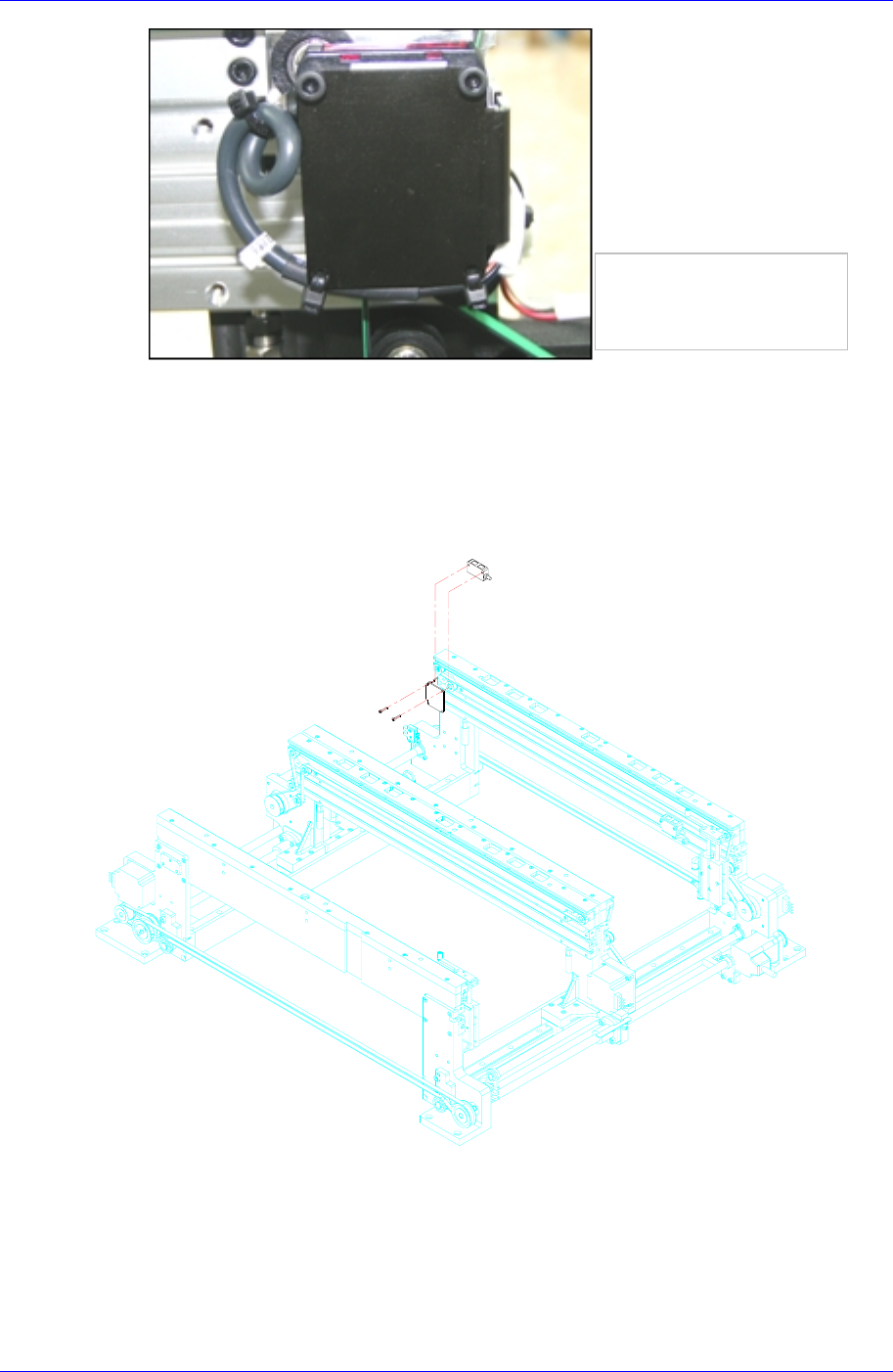

5.4.4.3. 更换 Work Front Sensor2
1. 请执行“5.4.1
更换传感器时的共同作业
“ 的#一阶段和#2阶段
2. 拧开下图的固定螺丝（M3-2个）从Bracket中分离传感器。
3. 按拆卸的逆序组装传感器后. 这时传感器中心到Cylimder的距离要设置在38mm
±1.0 mm以内。
4. 如以下照片使Cable Tie固定配线。
Work Zone
确保传感器电缆的余裕
后, 用连接电缆固定
Conveyor & BUT
5-23
5. 重新设置传感器的位置。详细的事项参考 Conveyor Calibration “3.2.5.1
Procedure” 中的传感器X的设置方法。
6. 请执行“5.4.1
更换传感器时的共同作业
“ 的#3阶段。

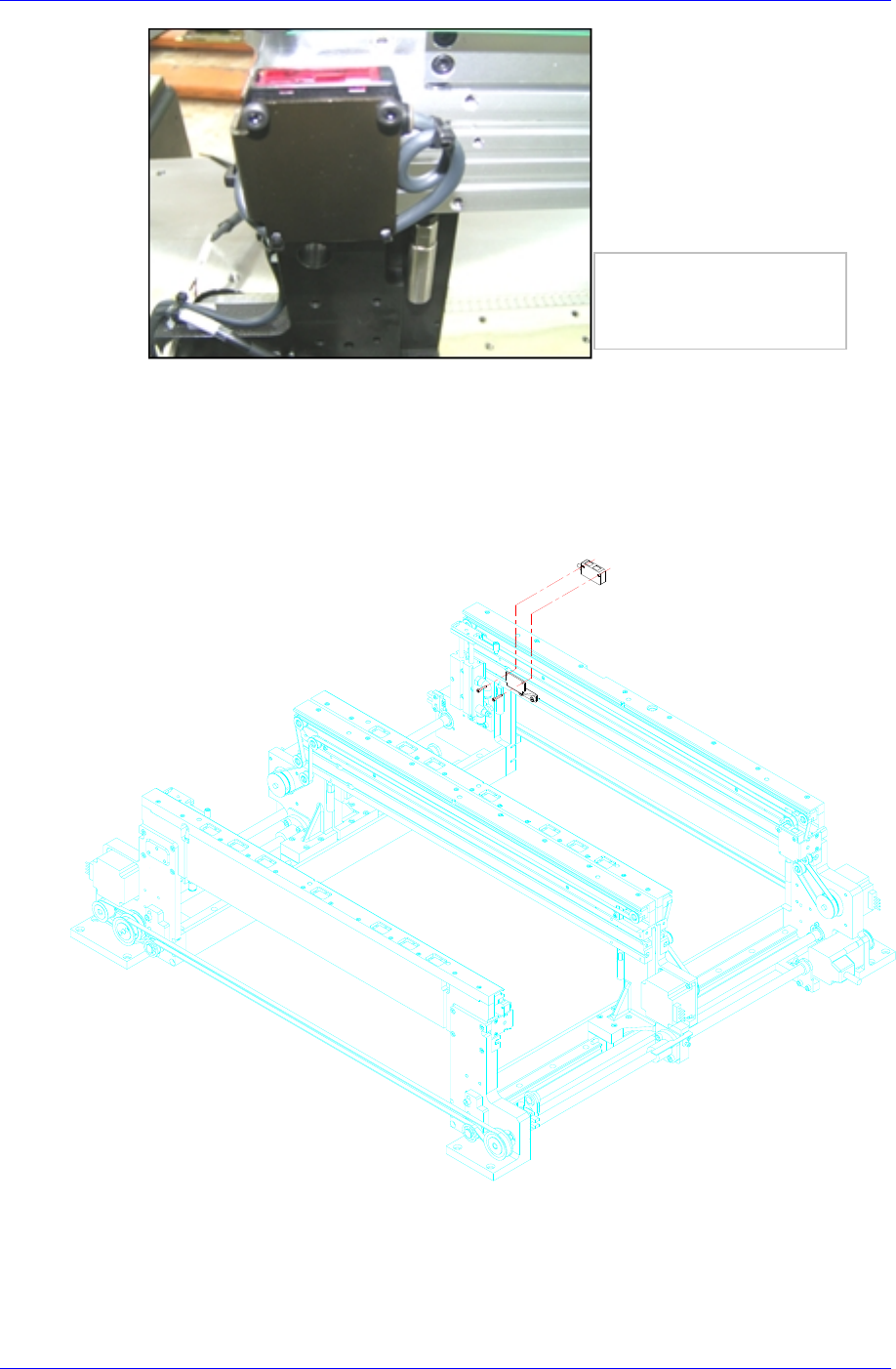

5.4.4.4. 更换 Work Rear Sensor2
1. 请执行“5.4.1
更换传感器时的共同作业
“ 的#一阶段和#2阶段
2. 拧开下图的固定螺丝（M3-2个）从Bracket中分离传感器。
3. 按拆卸的逆序组装传感器后. 这时传感器中心到Cylimder的距离要设置在38mm
±1.0 mm以内。
4. 如以下照片使Cable Tie固定配线。
Work Zone
确保传感器电缆的余裕
后, 用连接电缆固定
