Samsung Component Placer SM411 Service Manual
5-26
3. 在Exit Station领域改变为PCB FLOW时，需要移动的3个部件。
部件 1, 2, 3 移动前
1
2
3
Conveyor & BUT
5-27

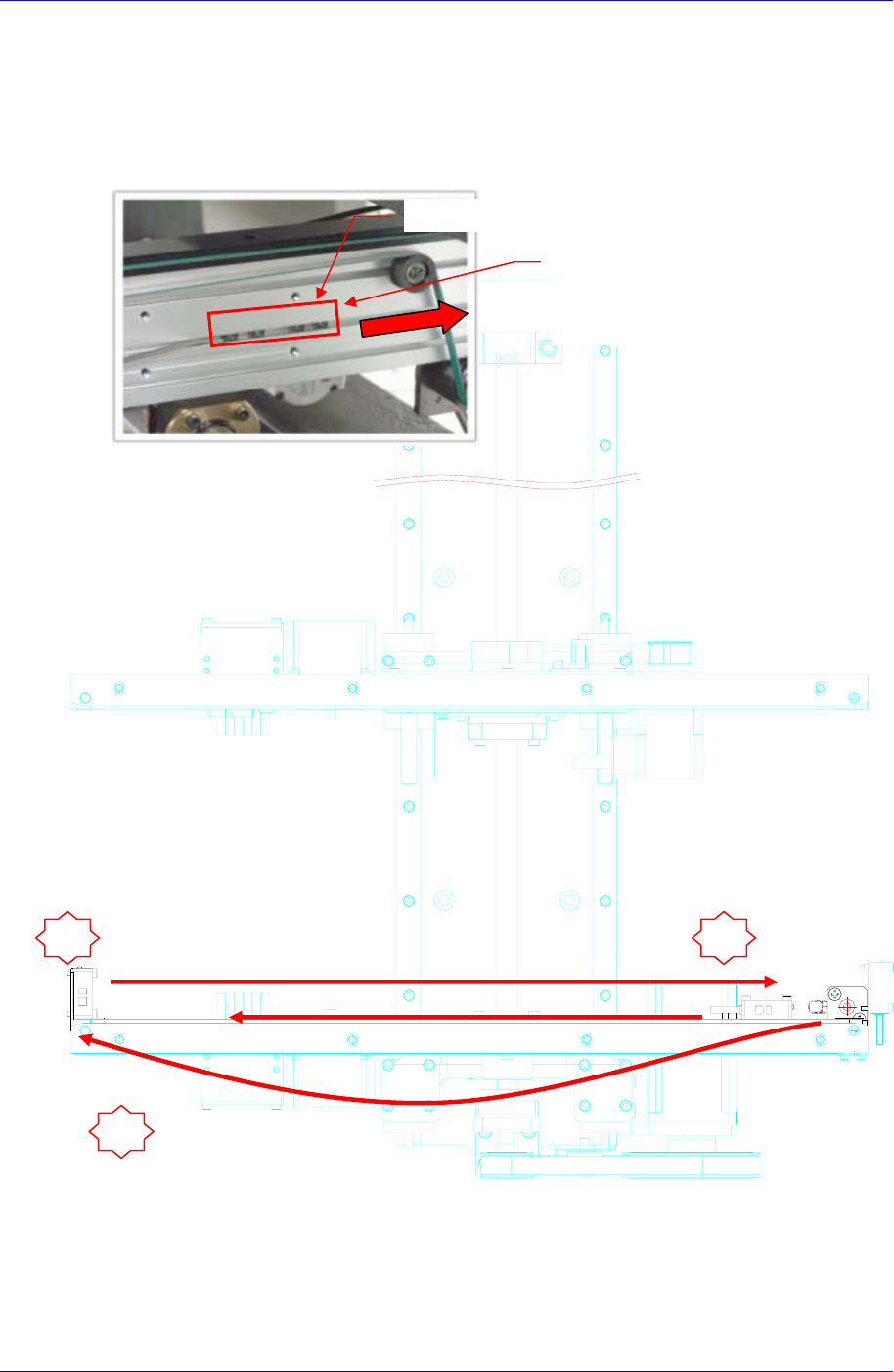

4. 在Exit Staion改变为PCB FLOW时的SENSOR, CYLINDER移动路径。
1号部件移动Cylinder和 Bracket。
2号部件只移动Bracket。
3号部件只移动Bracket。
EXIT STATION SENSOR, CYLINDER移动路径

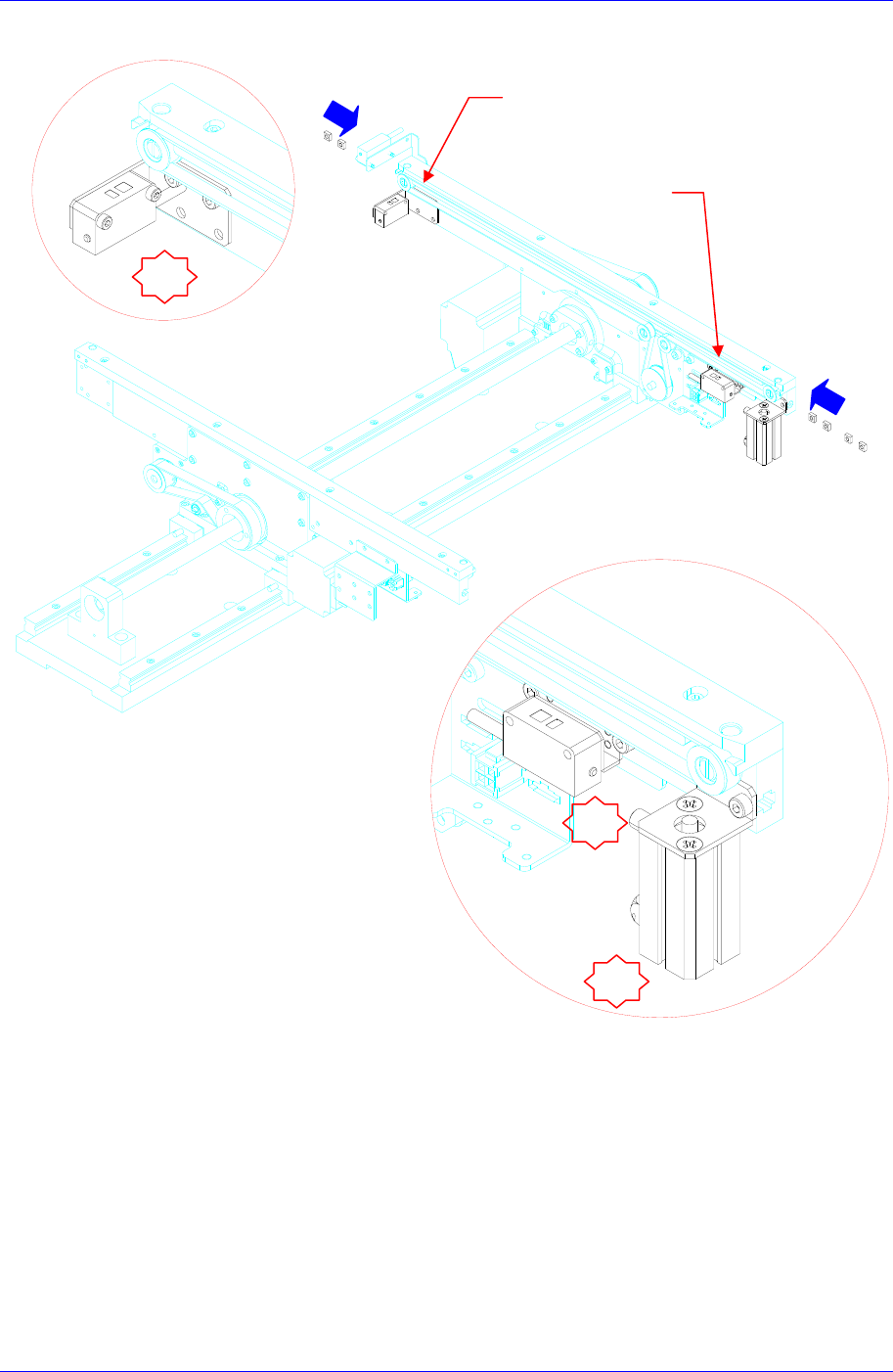

5. 首先除去固定配线的Cable Tie后，拧开固定传感器和Cylinder的固定螺丝(M3-2
个)，然后传感器和Cylinder如上图进行移动按拆卸的逆序进行组装。推出四角
螺母后，推入到要组装的机架上进行组装。
移动CYLINDER和
BRACKET
只移动BRACKET
只移动BRACKET
1
3
2
Square Nut
推出对应部件的SQUARE NU
T，移动到相应位置后推进组装
处的支架后进行组装
Samsung Component Placer SM411 Service Manual
5-28
部件号 1, 2, 3 移动后
5-1 从Bracket中拆卸Exit Sensor1后，参考传感器的移动路径只移动Bracket后，如
下图的组装方向把Exit Sensor2组装在Bracket，然后用四角螺母(M3-2个)组装Br
acket。
这时，移动后组装的传感器接线方向与之前组装的传感器方向相反。
2
1
Exit Sensor2
Exit Sensor1
3
