服务环境
1-1
第 1 章. 服务环境
1.1. 服务次序
进行设备的维护作业时，必须遵守以下的内容。
1. 确认设备的所有的作业是否结束。
2. 维护作业开始前一定要关闭电源开关然后合上主电源开关。
3. 防止系统的 S/W 重新启动。不遵守此项，触摸截流部件时有可能发生死亡或
重伤。
4. 按照日常检点清单进行维护作业。
结束维护作业之后，为了正常运行设备，请遵守以下的内容。
1. 确认进行维护作业的附近是否有障碍物，如果有障碍物先去除它。
2. 确认是否正常组装各部品。
3. 合上设备的主电源开关。
4. 按照的内容开（ON）设备的
5. 确认设备是否正常动作。
警 告
在维护修理时如果不关掉设备后面右下方盖子上的电源主
开关，可能会造成严重的人员伤亡。检修时一定要关掉设
备的电源主开关。
OFF
主电源切断器Main
(Main Circuit Breaker)
Samsung Component Placer SM411 Service Manual
1-2
1.2. 作业环境及条件
1.2.1. 对压缩气的要求事项
气压
主 气压: 0.5~ 0.7 MPa
副 气压: 0.45 ~ 0.55 MPa
压缩气用量: 最大 300 Nℓ/min
输入空压条件
Main配管:外径20mm以上
输入管的外径为12mm以上
输入管的长度要在5m以内
干燥空气: 大气露点 -17℃ 或 以下

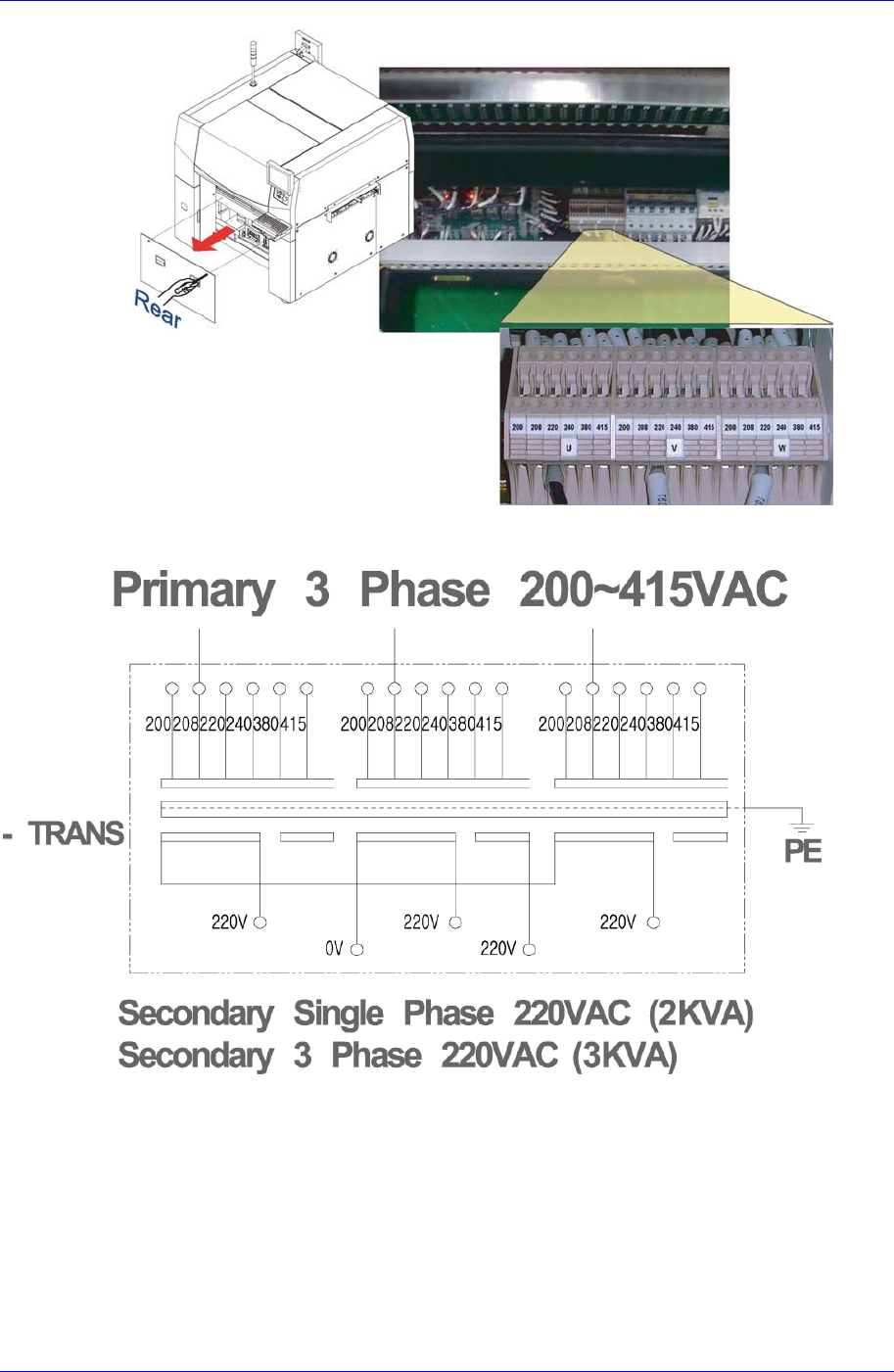

1.2.2. 对电源的要求事项
电压
AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415±28V
(顾客没有特别要求时SM411的出厂时设置为3相220V）
OFF
服务环境
1-3
基本设置3相220V
