Samsung Component Placer SM411 Service Manual
5-46
17. 在 Work Rear Fix领域改变为PCB FLOW时，需要移动的3个部件。
部件 1, 2, 3 移动前
16-1 拧开固定Stopper Cylinder的固定螺丝(M3-4个)后，如下图进行分离。分离出的
Stopper Cylinder组装在Work Front Fix侧。
6
5
4
Stopper Cylinder ②
Work Rear
Sensor1
Work Rear
Sensor2
Conveyor & BUT
5-47

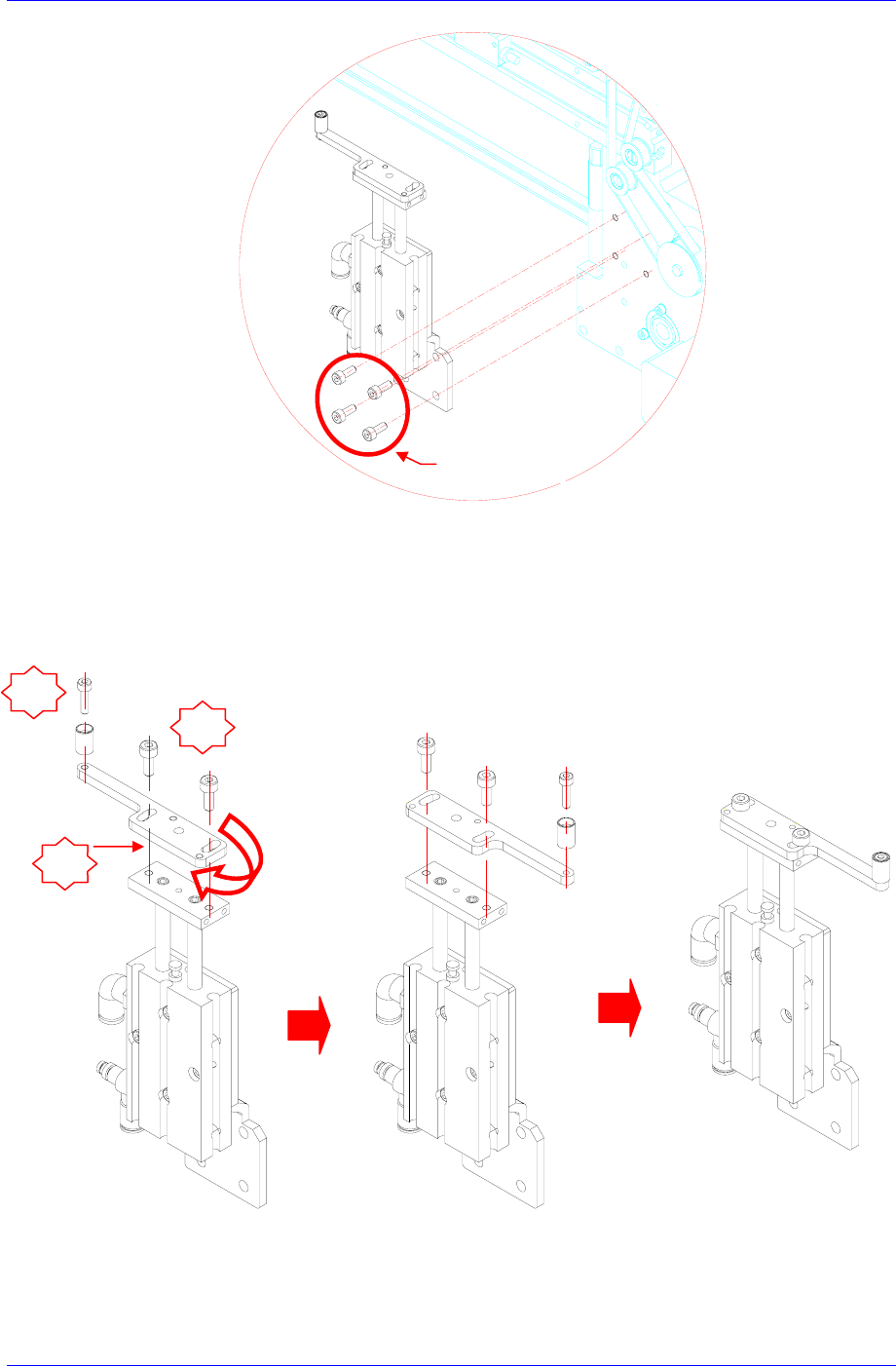

16-2 同上图的方法从Work Rear Fix中分离出的Stopper Cylinde如下图拧开1号固定螺
丝后，2号Bracket旋转180度进行再组装。
最后拧开3号固定螺丝如下图进行组装。
移动到Work Front Fix
侧进行组装
1
2
3
组装在 Work Front
Fix
从Work Rear Fix 分解
固定螺丝
Samsung Component Placer SM411 Service Manual
5-48

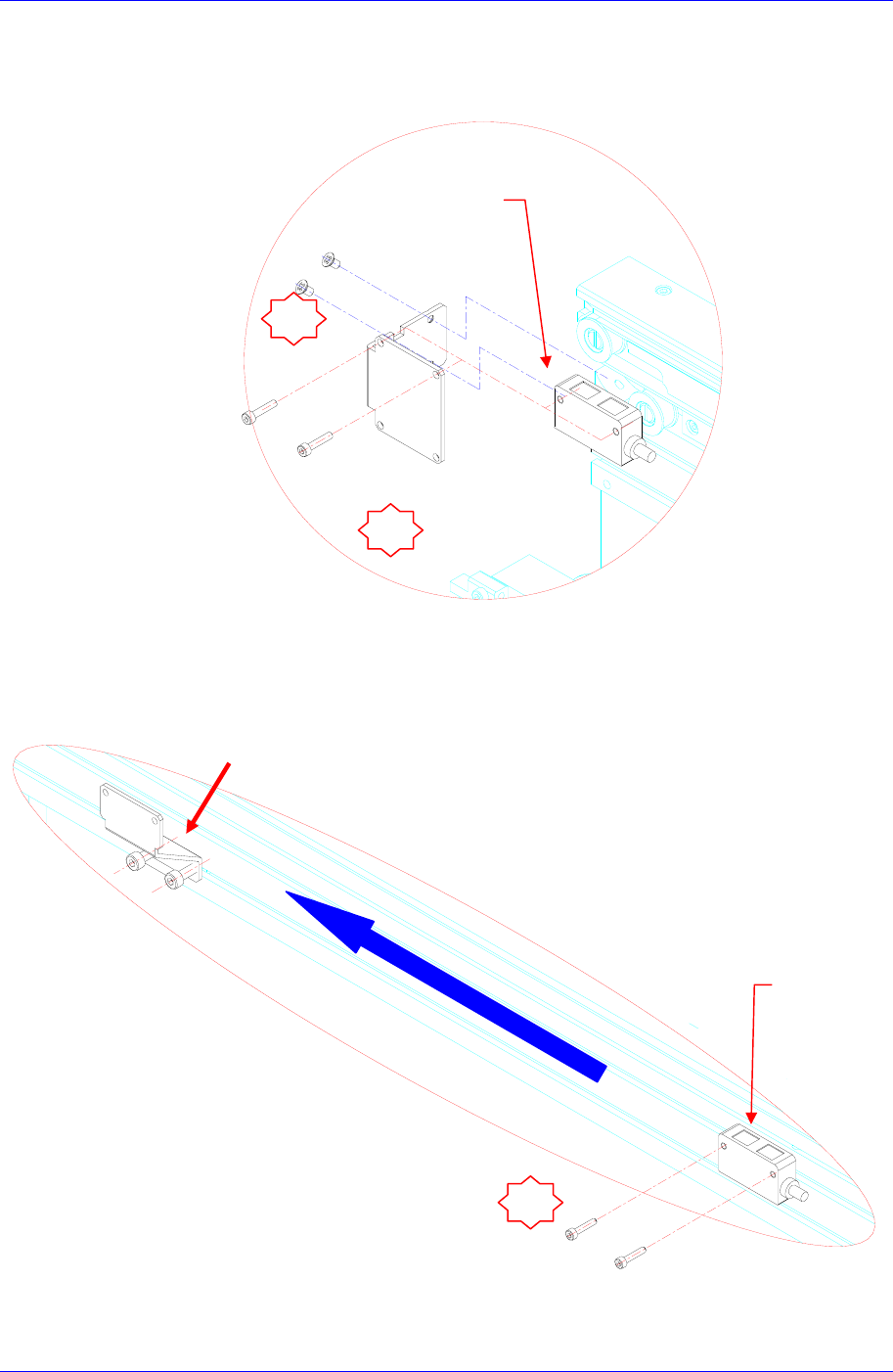

16-3 拧开下图中所示的固定Work Rear Sensor 1 的固定螺丝(M3-2个)(No①)后从
Bracket分离传感器，用(+)螺丝刀从Conveyor分离Bracket，然后参考移动路径
只移动Bracket按分解的逆序进行组装。
16-4 拧开下图中所示的固定Work Rear Sensor2的固定螺丝(M3-2个)(No①)后，从
Bracket分离传感器，然后参考移动路径 只移动Bracket，此时组装的传感器方
向请参考下一页）。
1
1
2
只移动Bracket
Work Rear
Sensor1
Work Rear
Sensor2
