Conveyor & BUT
5-47
16-2 同上图的方法从Work Rear Fix中分离出的Stopper Cylinde如下图拧开1号固定螺
丝后，2号Bracket旋转180度进行再组装。
最后拧开3号固定螺丝如下图进行组装。
移动到Work Front Fix
侧进行组装
1
2
3
组装在 Work Front
Fix
从Work Rear Fix 分解
固定螺丝
Samsung Component Placer SM411 Service Manual
5-48
16-3 拧开下图中所示的固定Work Rear Sensor 1 的固定螺丝(M3-2个)(No①)后从
Bracket分离传感器，用(+)螺丝刀从Conveyor分离Bracket，然后参考移动路径
只移动Bracket按分解的逆序进行组装。
16-4 拧开下图中所示的固定Work Rear Sensor2的固定螺丝(M3-2个)(No①)后，从
Bracket分离传感器，然后参考移动路径 只移动Bracket，此时组装的传感器方
向请参考下一页）。
1
1
2
只移动Bracket
Work Rear
Sensor1
Work Rear
Sensor2
Conveyor & BUT
5-49

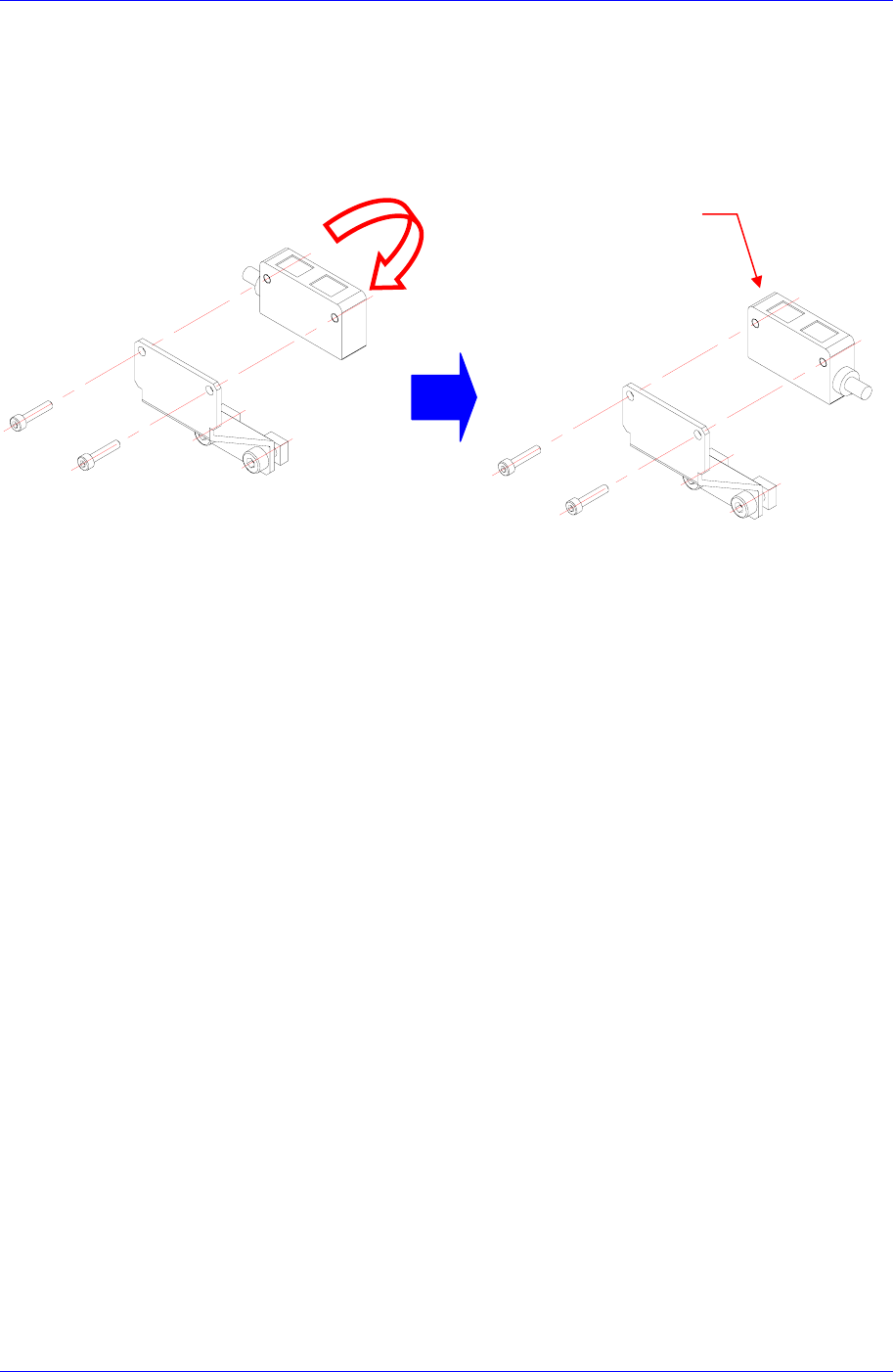

16-5 如下图所示对准传感器的方向进行组装。(移动后组装传感器方向为之前组装的
传感器组装方向的反方向)
Work Rear
Sensor1
