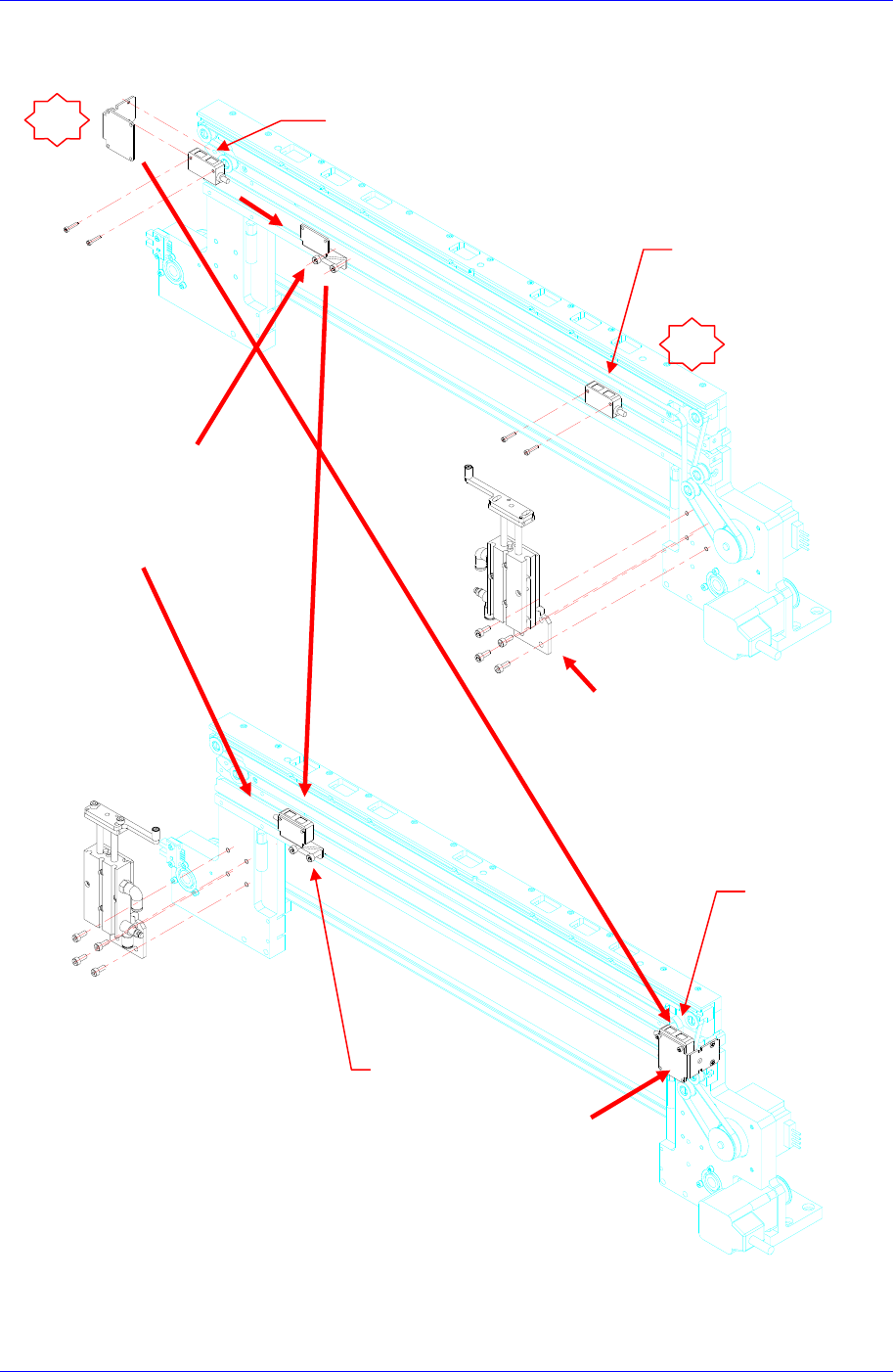

18. 参考各部件的移动路径如下图所示进行移动。此时不移动各传感器，只移动Br
acket进行再组装。
WORK REAR FIX 各部件移动后
组装在 Work Front Fix
从Work Front Fix分离
出的Stopper Cylinder
只移动Bracket 与Work Front
传感器 4进行组装.
此时按照下图所示的方向对准
传感器的方向
1
2
只移动Bracket 与Work Front
传感器 3进行组装.
此时按照下图所示的方向对
准传感器的方向
Work Rear
Sensor1
Work Rear
Sensor1
Work Rear
Sensor2
Work Rear
Sensor2
Conveyor & BUT
5-51

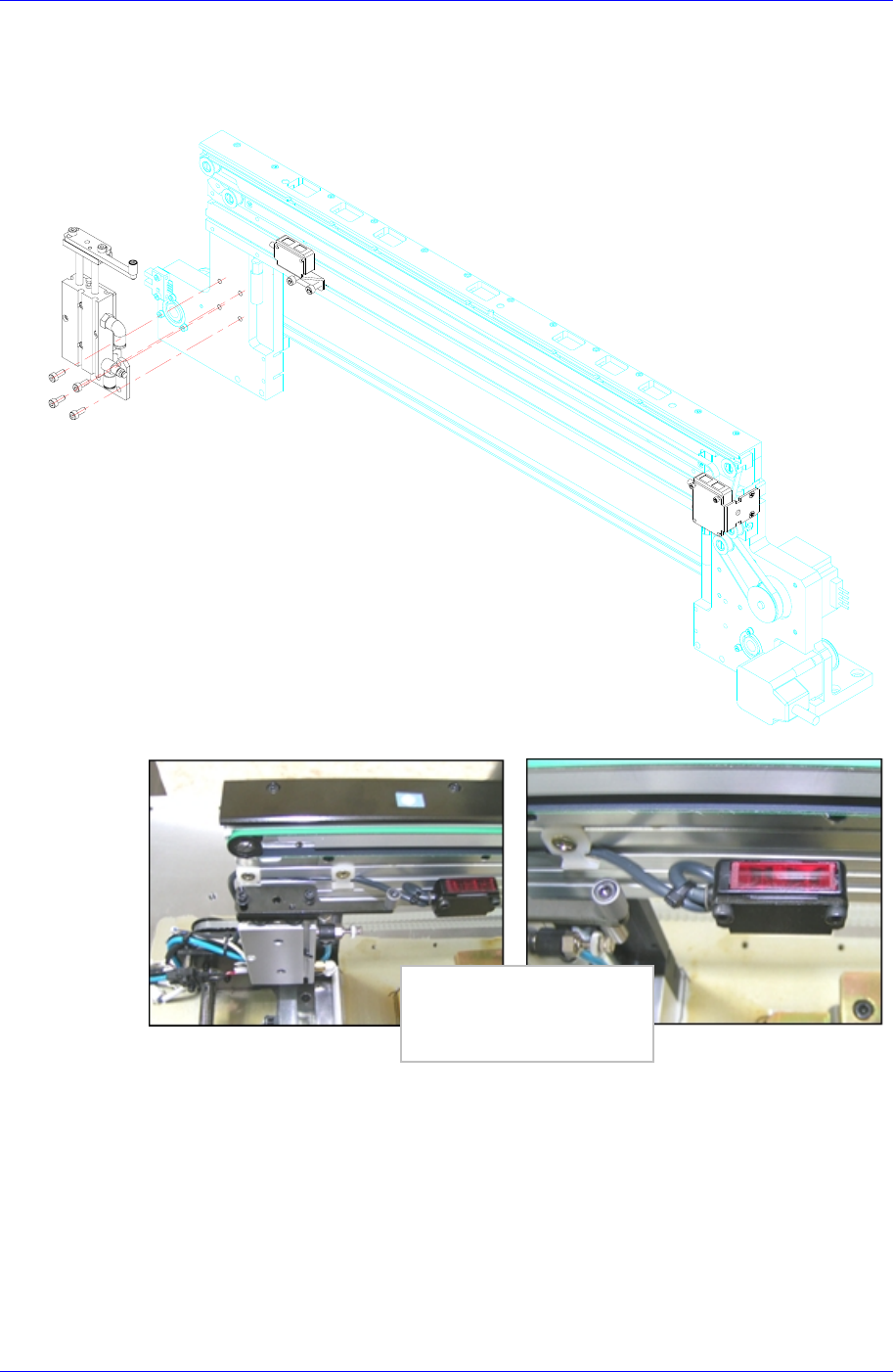

19. 请用拆卸的逆顺序组装传感器和汽缸。此时传感器的中心到CYLINDER的距离
要对准为38mm ±1.0 mm。
20. 如照片所示进行配线后用Cable Tie进行固定。
21. 由于PCB Flow变更如同Stopper Cylinder位置变更分离出组装在Stopper Cylinde
r的空气软管后重新组装进行使用。
确保传感器电缆的余裕
后, 用连接电缆固定
Samsung Component Placer SM411 Service Manual
5-52
在SENSOR中确认与STOPPER CYLINDER的距离
用齿垢调整STOPPER CYLINDER SENSOR位置
22. 在System Setup Factory菜单中选择Option辅助菜单后，在‘Factory Setting Opti
on’对话框中选择想要变更的PCB Flow。
为了接近Factory菜单，应在System Setup菜单中输入另外的密码。
