Samsung Component Placer SM41 1 Service Manual 5-60 5. 调节 T e nsion Brac ket 的固定螺丝（ M3-2 个）来调整 BEL T_WIDTH_SYNC T ens i on. T ension 基准值请参考 “ T able 5-1( 5-67 页 )” 。 3 号 Timing Belt 的更换 1. 请执行 “5.6.2 更换 T imimg Belt 时预先执…

100%1 / 532
Conveyor & BUT
5-59
1号 Timing Belt的更换
1. 请执行 “5.6.2
更换
Timimg Belt
时预先执行步骤
2. (5-54
页
)”。

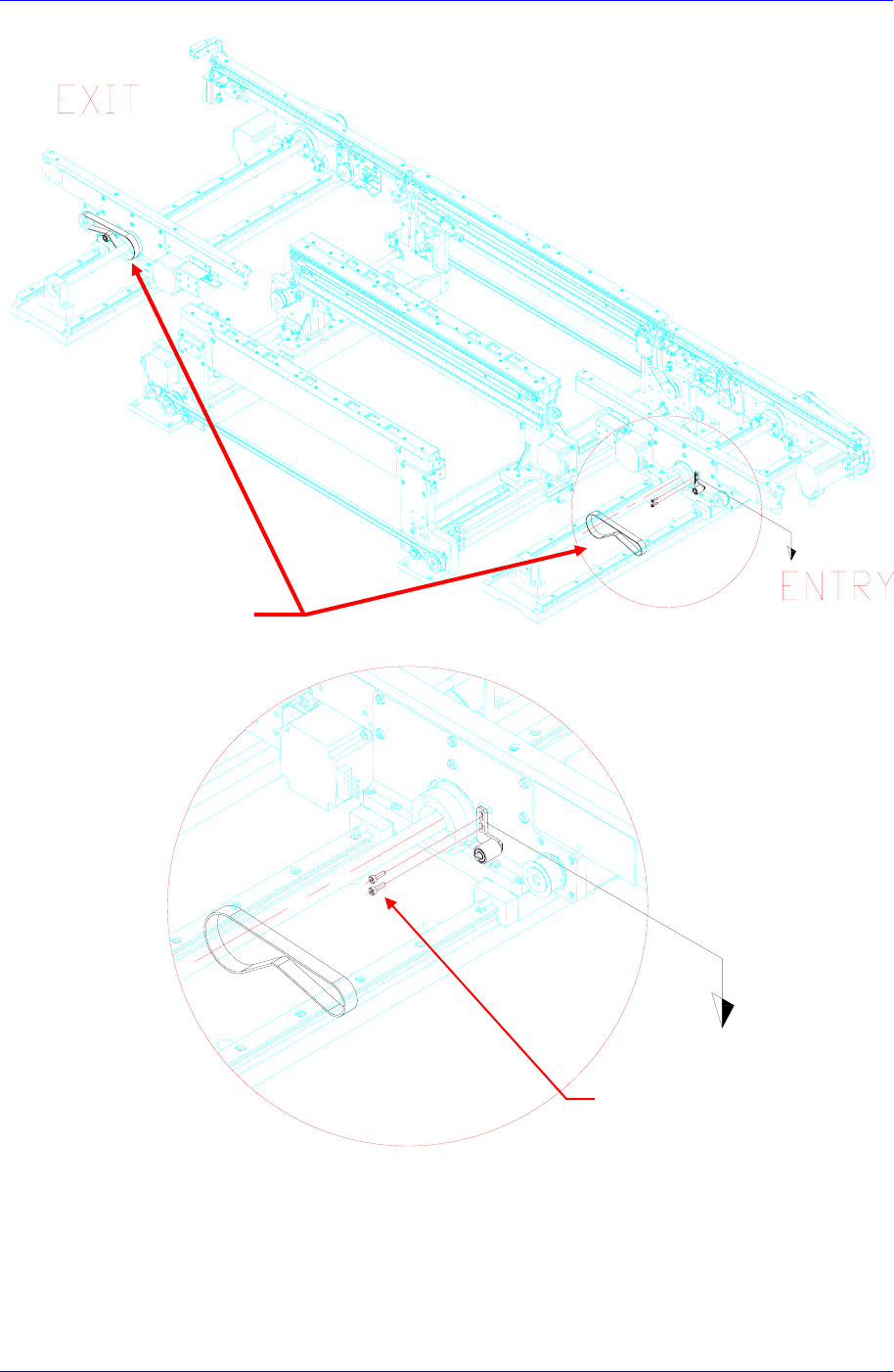

3. 在下图中固定相应Timing Belt的Tension Bracket的固定螺丝(M3-2个)旋转一周
等候松弛后分离Timing Belt。
4. 替换Timing Belt后，请按拆卸的逆序进行组装。
EXIT
ENTRY
Tension Bracket
固定螺丝
1号 Timing Belt
Samsung Component Placer SM411 Service Manual
5-60

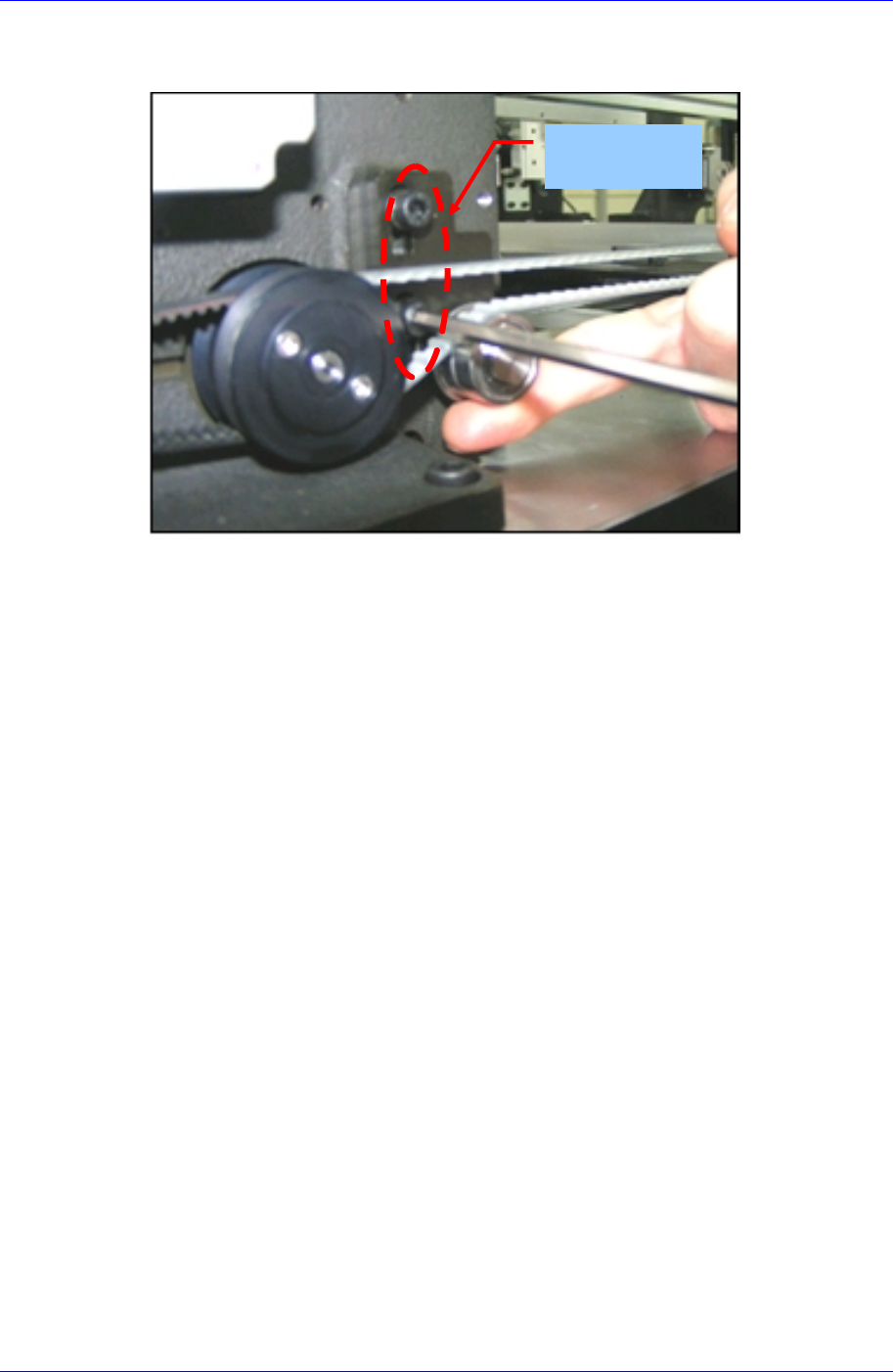

5. 调节Tension Bracket的固定螺丝（M3-2个）来调整BELT_WIDTH_SYNC Tensi
on. Tension基准值请参考 “Table 5-1( 5-67
页
)”。
3号 Timing Belt的更换
1. 请执行 “5.6.2
更换
Timimg Belt
时预先执行步骤
2. (5-54
页
)”。

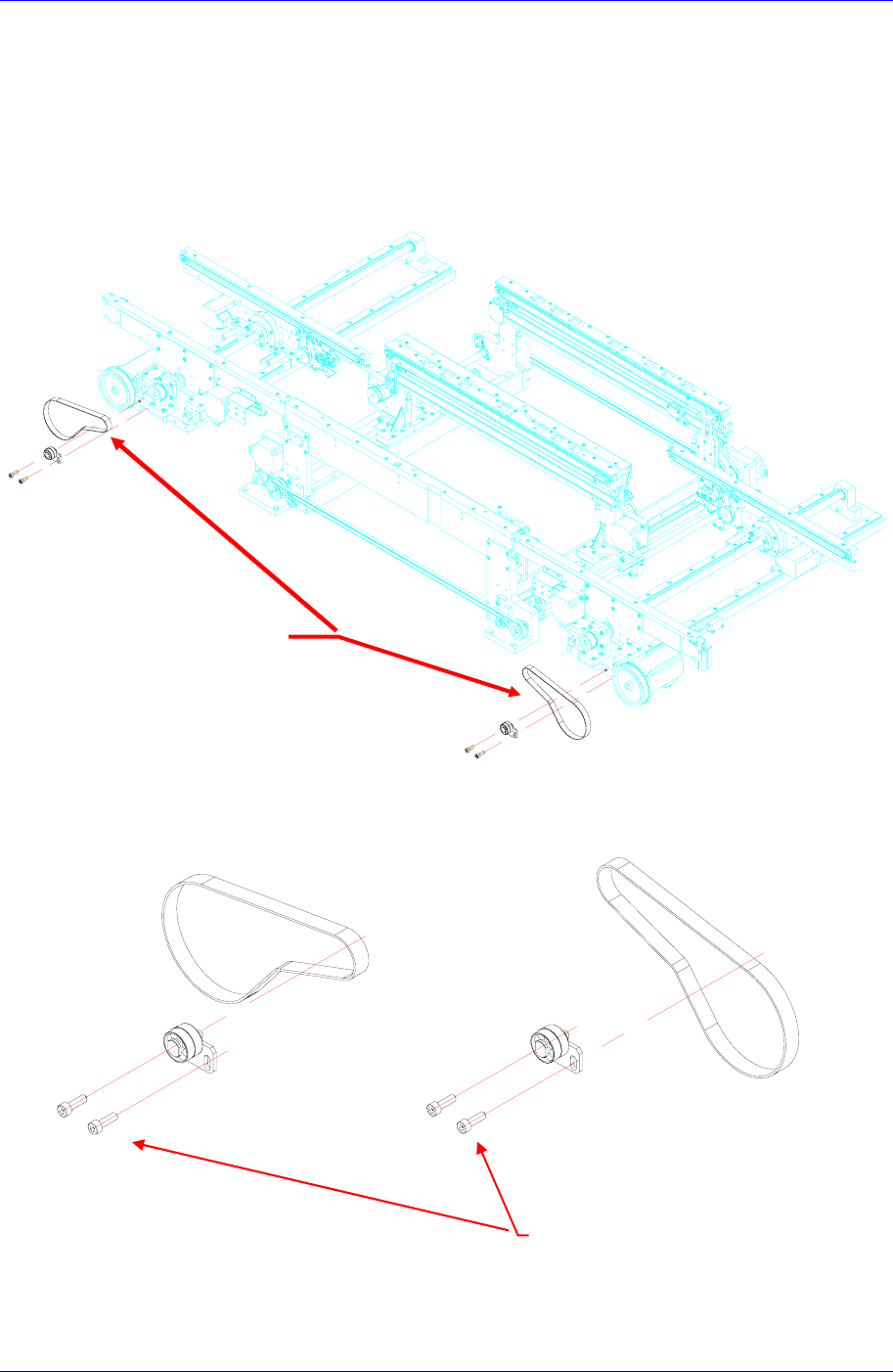

3. 在下图中固定相应Timing Belt的Tension Bracket的固定螺丝(M3-2个)旋转一周等候
松弛后分离Timing Belt。
Tension Bracket
固定螺丝
Conveyor & BUT
5-61
4. 如下图把Entry Rail Assy最大限度地移动到末端。
Tension Bracket
固定螺丝
3号 Timing Belt
