Samsung Component Placer SM41 1 Service Manual 5-66 7 号 Timing Belt 的更换 1. 请执行 “5.6.2 更换 T imimg Belt 时预先执行步骤 2. (5-54 页 ) ” 。 3. 利用下图的对应 Ti m i n g B el t 橡胶弹性，无需另外的部件分解步骤手动进行分离 。 4. 下图中拧开固定 Motor 的固定螺丝 (M 3-4 个 ) 等候有了间…
Conveyor & BUT
5-65

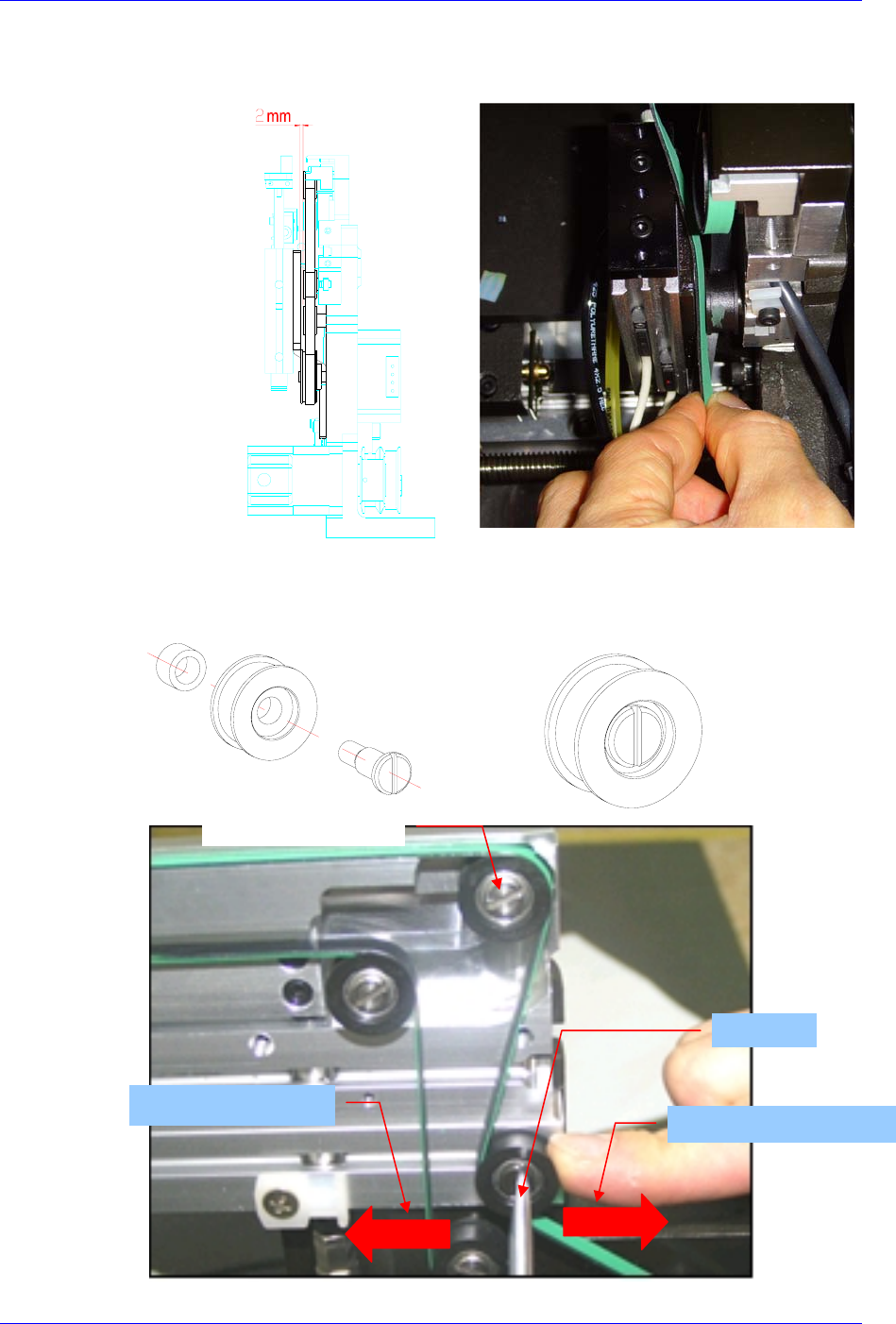

4. 6号 Timing Belt时Bracket和滑轮之间的间距为2mm。在此缝隙之间如照片所示
拆卸Timing Belt。
5. 更换Timing Belt进行组装时，用一字型螺丝刀(―)拧开固定Idler Shaft的固定螺
丝后设置Timing Belt的张力. Tension基准值请参考 “Table 5-1( 5-67
页
)”。
Idler Shaft
PCB传送带张力增加
PCB传送带张力减小
Conveyor Frame Rail
Samsung Component Placer SM411 Service Manual
5-66
7号 Timing Belt的更换
1. 请执行 “5.6.2
更换
Timimg Belt
时预先执行步骤
2. (5-54
页
)”。

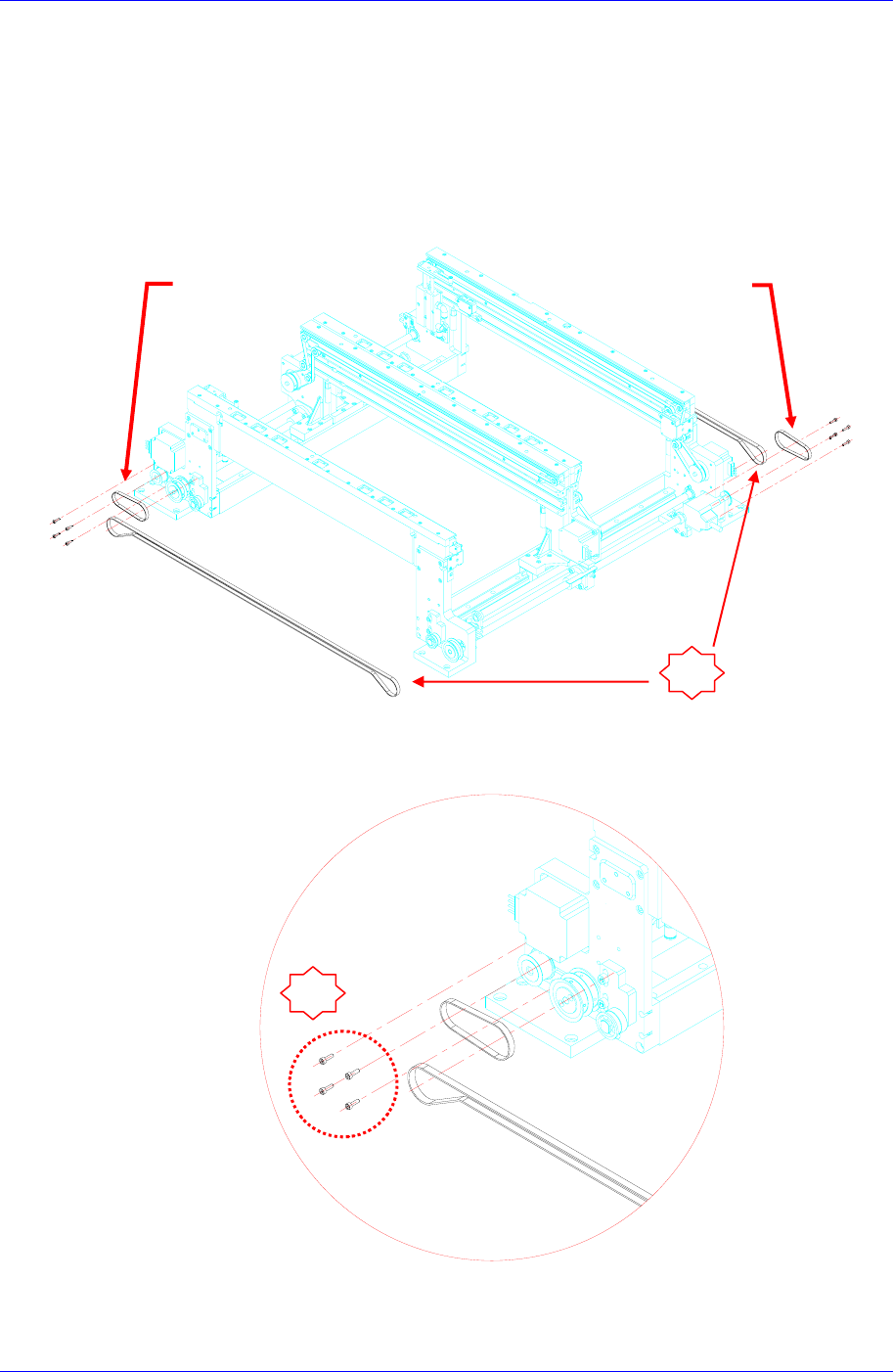

3. 利用下图的对应Timing Belt橡胶弹性，无需另外的部件分解步骤手动进行分离
。
4. 下图中拧开固定Motor的固定螺丝(M3-4个)等候有了间距后除去Timing Belt。
1
2
7号 Timing Belt
7号 Timing Belt
Conveyor & BUT
5-67
5. 替换Timing Belt后，请按拆卸的逆序进行组装。
6. 参考 “Table 5-1( 5-67
页
)” 调整BELT_WIDTH_SYNC的 张力

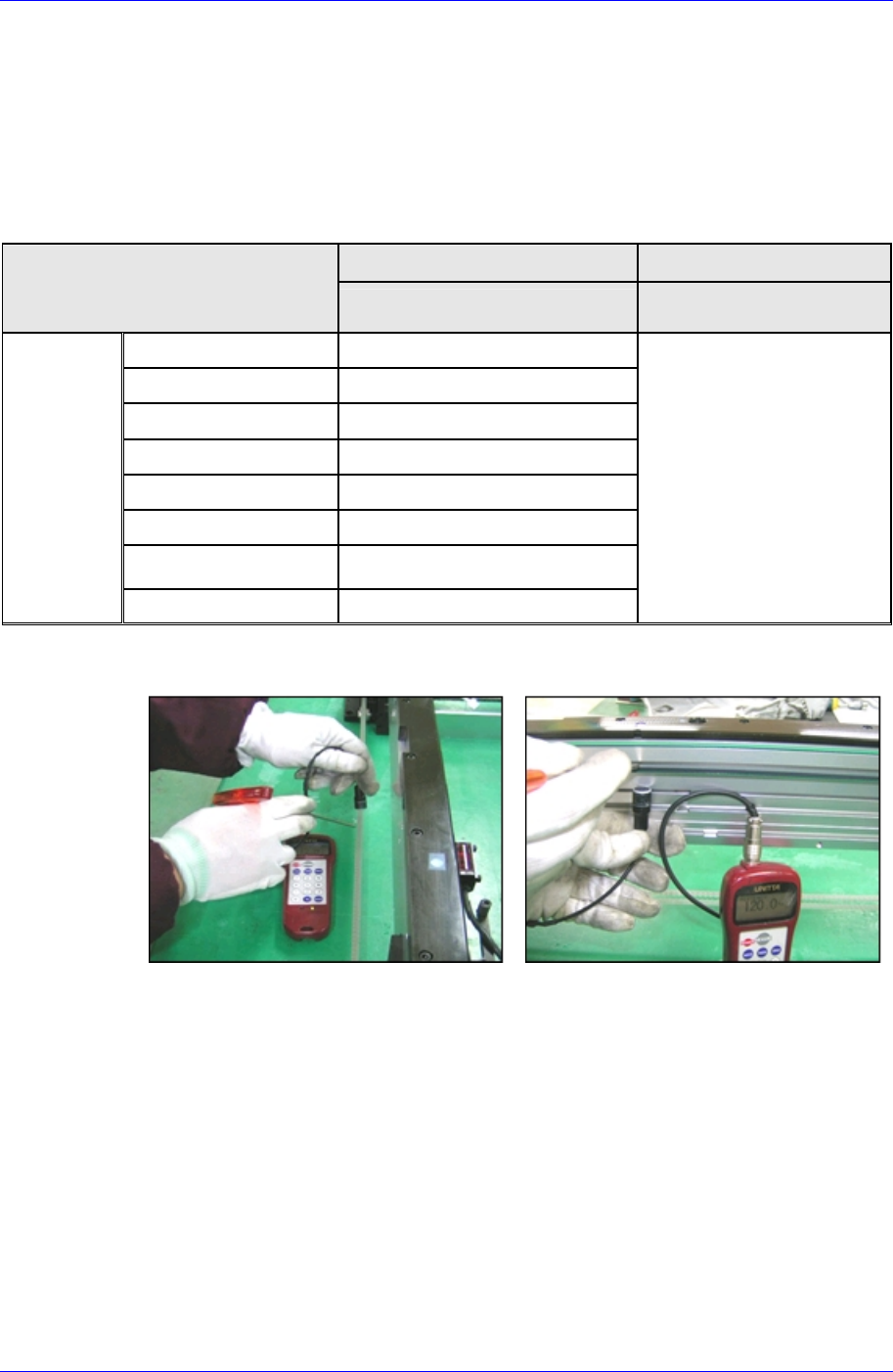

5.6.4. Timing Bel 的张力
Table 5-1. Timimg Belt
的张力基准
SM411
备注
基准值
频率 (Hz)
1号 Belt
125 ± 10
2号 Belt 22 ± 3
3号 Belt 125 ± 10
4号 Belt 40 ± 5
5号 Belt
160 ± 15
6号 Belt
40 ± 5
7号 Belt
300 ± 20
Timing Belt
Tension
8号 Belt
160 ± 15
U-505(Tension Gage) 使用
1. 请按以下照片测量BELT_WIDTH_SYNC Tension。
