Conveyor & BUT 5-71 2. 完成作业后打开设备 正面的总开关，重新启动 PC 。 3. 执行 ‘Conveyor Utilities’ 对话框确认是否正常工作。选 择对应的 Station 后，点击 <Belt Run> 按钮确认 Belt 是否正常工 作。 5.7. 电动机 替换 5.7.1. 必要工具 T ension Gage(U-505) or Sonic T ension Meter …
Samsung Component Placer SM411 Service Manual
5-70
5, 8号 Timing Belt Tension测量位置
7号
Timing Belt Tension测量位置
Conveyor & BUT
5-71
2. 完成作业后打开设备正面的总开关，重新启动PC。
3. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Station后，点击
<Belt Run>按钮确认Belt是否正常工作。
5.7. 电动机 替换
5.7.1. 必要工具
Tension Gage(U-505) or Sonic Tension Meter
Calipers
(-) 螺丝刀全套
T Wrench (其他提供工具) or Hex Wrench
1
2
Samsung Component Placer SM411 Service Manual
5-72

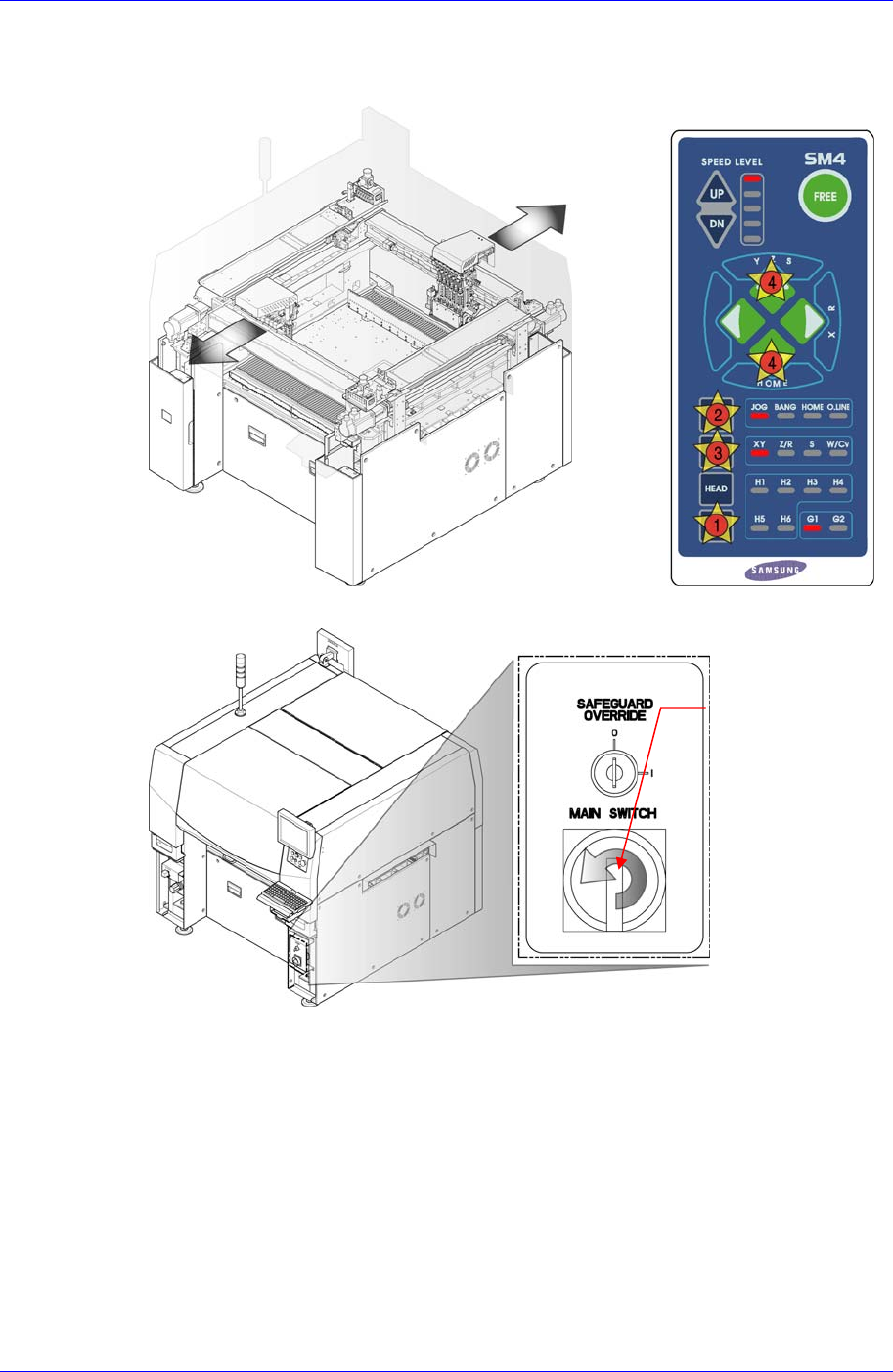

5.7.2. 更换马达时的事先执行步骤
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 请分离相应的电动机电缆。
Main Switch 关闭方
向(逆时针方向)
