Samsung Component Placer SM411 Service Manual
5-76
更换 2号 Step Motor
1. 请执行 “5.7.2 更换马达时的事先执行步骤(5-72
页
)” 。

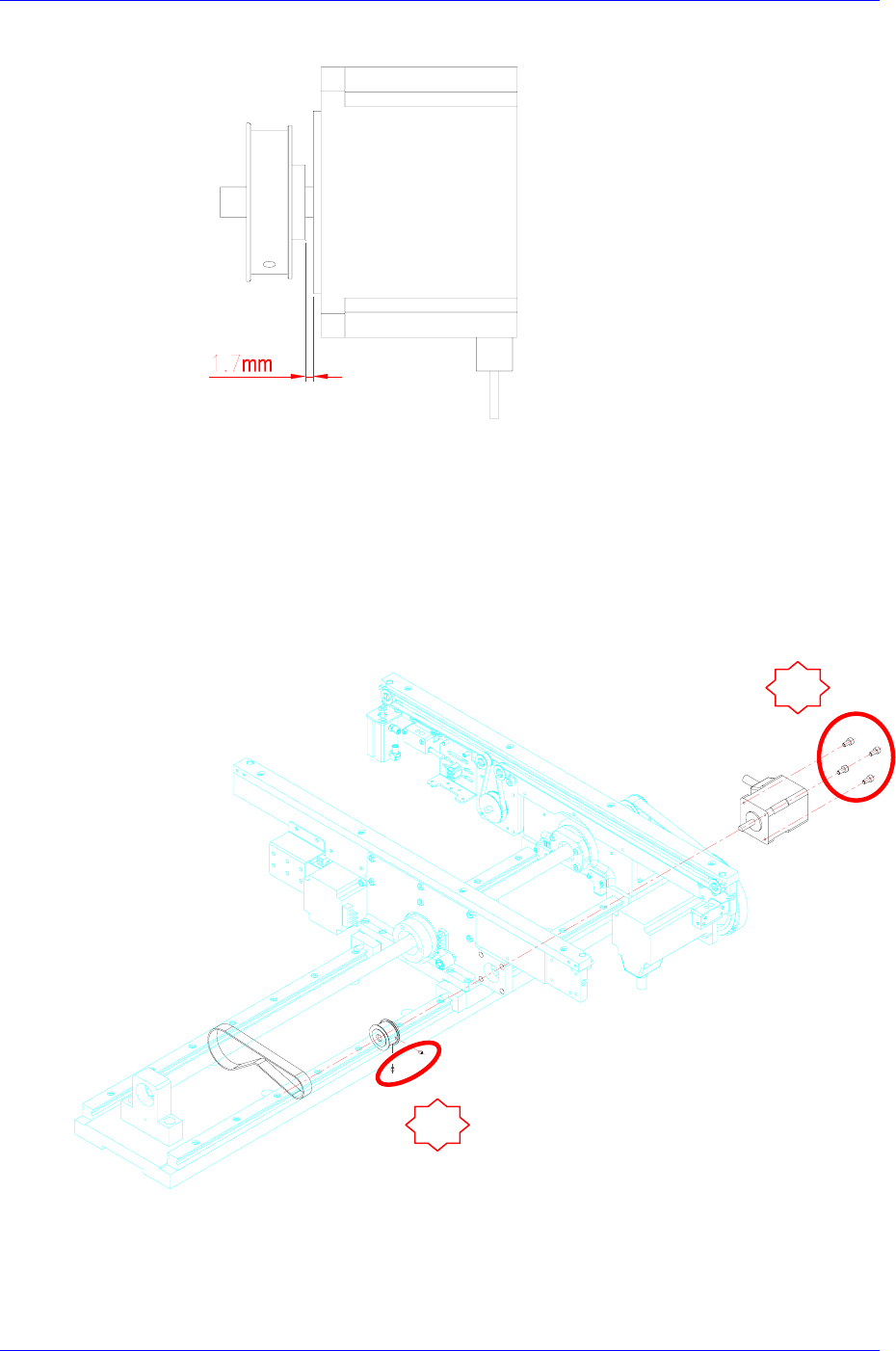

2. 拧开下图中的马达固定螺丝（M4-4个）(No①)从滑轮中分离松弛的Timing Belt
后，分离固定螺丝(M3-2个)(No②)拆卸马达。
3. 更换马达后进行组装时，马达和滑轮之间的间距同下图设置成1.7mm。最后组
装马达后参考Tension基准，测量Tension并进行补正。
Tension基准值请参考 “Table 5-1( 5-67)。
2
ENTRY STATION
固定螺丝
1
2
Conveyor & BUT
5-77
4. 请执行更换1号Step Servo Motor的4号和5号阶段。
更换 3号 Step Servo Motor
1. 请执行 “5.7.2 更换马达时的事先执行步骤(5-72
页
)” 。
2. 拧开下图中的马达固定螺丝（M4-4个）(No①)从滑轮中分离松弛的Timing Belt
后，分离固定螺丝(M3-2个)(No②)拆卸马达。
3. 更换马达后进行组装时，马达和滑轮之间的间距同下图设置成7.5mm。最后组
装马达后参考Tension基准，测量Tension并进行补正。
1
2
ENTRY STATION
Samsung Component Placer SM411 Service Manual
5-78
Tension基准值请参考 “Table 5-1( 5-67)。
4. 请执行更换1号Step Servo Motor的4号和5号阶段。
更换 5号 Step Motor
1. 请执行 “5.7.2 更换马达时的事先执行步骤(5-72
页
)” 。
2. 拧开下图中的马达固定螺丝（M4-4个）(No①)从滑轮中分离松弛的Timing Belt
后，分离固定螺丝(M3-2个)(No②)拆卸马达。
3. 更换马达后进行组装时，马达和滑轮之间的间距同下图设置成1.7mm。最后组
装马达后参考Tension基准，测量Tension并进行补正。
1
2
ENTRY STATION
