Samsung Component Placer SM41 1 Service Manual 5-82 3. 更换马达后进行组装时，马达和滑轮之间的间距同下图设置成 5.6mm 。最后组 装马达后参考 Te n s i o n 基准，测量 Te n s i o n 并进行补正。 Te n s i o n 基准值请参考 “ T able 5-1( 5-67 页 )” 。 4. 请执行更换 1 号 Step Servo Motor 的 4 …
Conveyor & BUT
5-81
5.7.3.3. 更换Work领域的马达
更换 4号 Step Motor (Work Rear Move)
1. 请执行 “5.7.2 更换马达时的事先执行步骤 (5-72
页
)”。

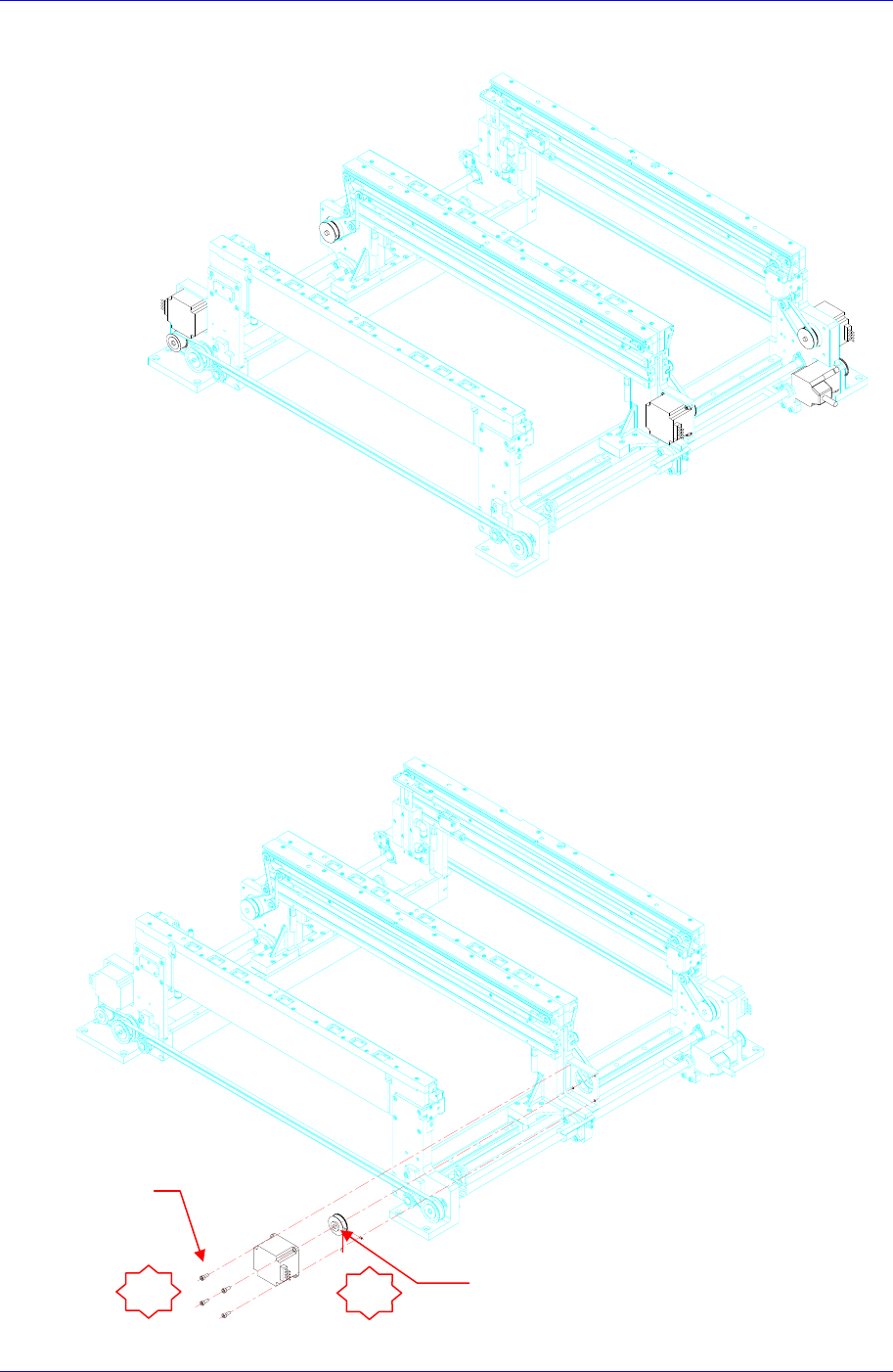

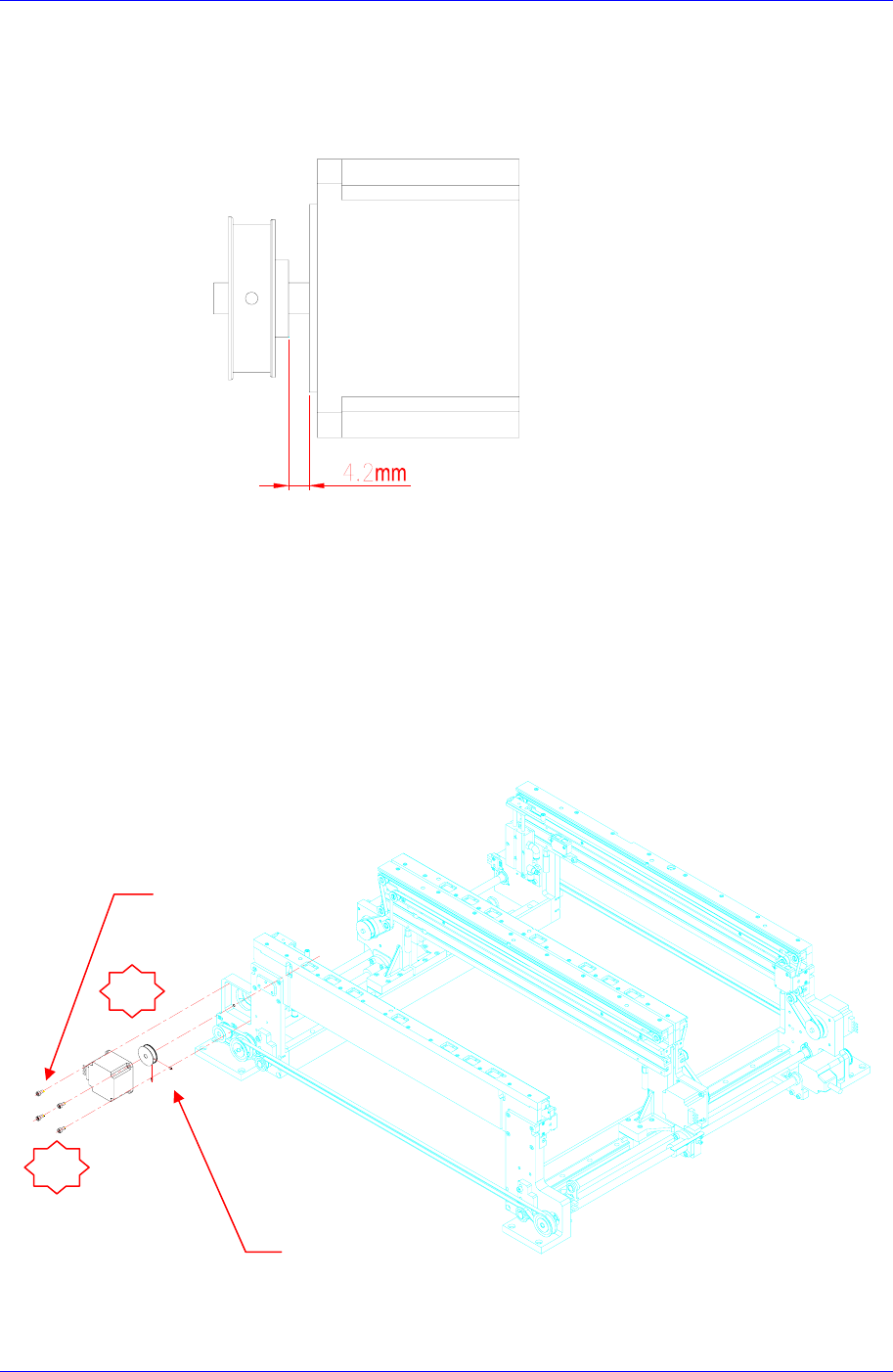

2. 拧开下图中的马达固定螺丝（M4-4个）(No①)从滑轮中分离松弛的Timing Belt
后，分离固定螺丝(M3-2个)(No②)拆卸马达。
1
2
固定螺丝
Motor- Pulley
EXIT STATION
Samsung Component Placer SM411 Service Manual
5-82

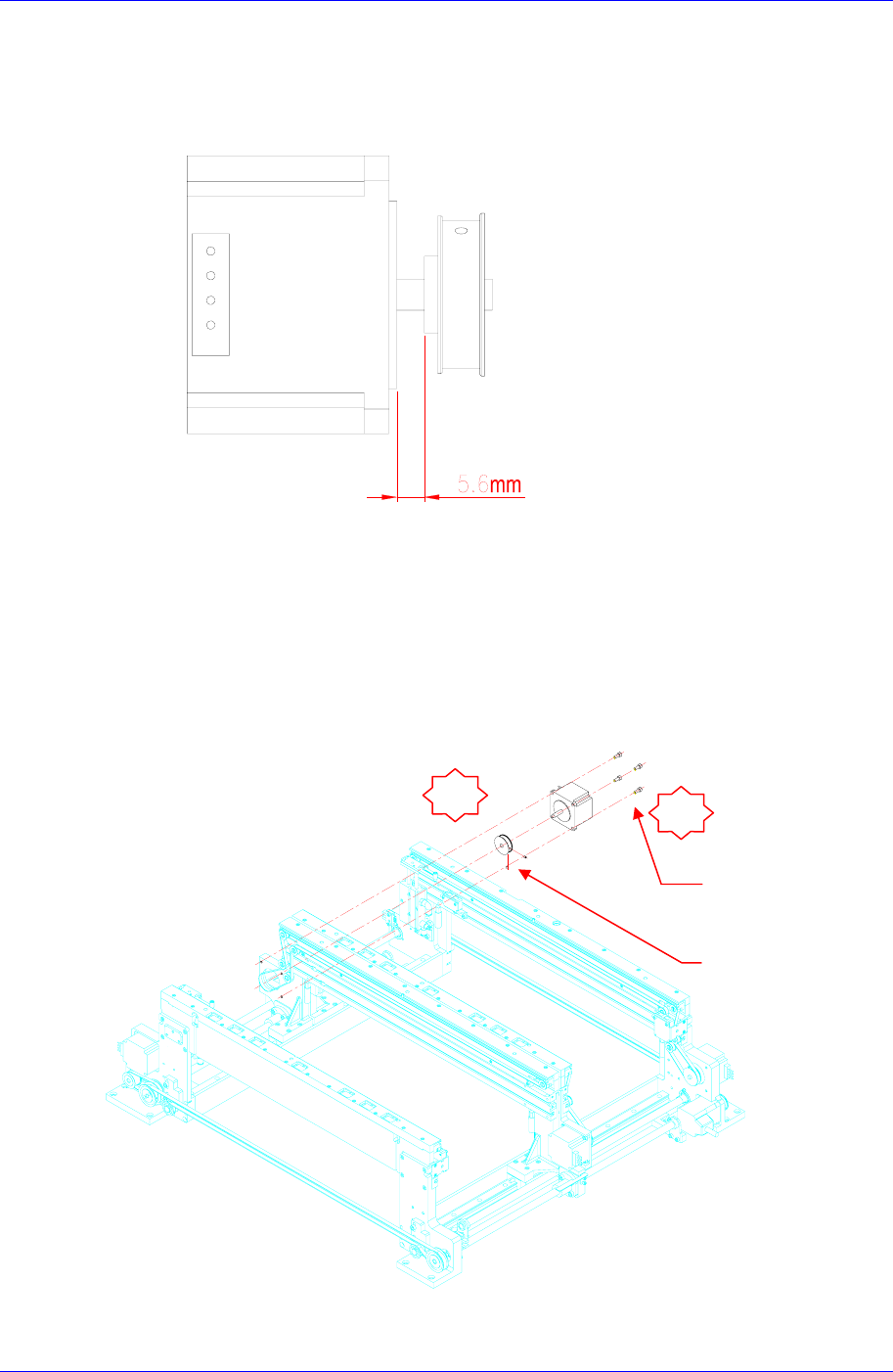

3. 更换马达后进行组装时，马达和滑轮之间的间距同下图设置成 5.6mm。最后组
装马达后参考Tension基准，测量Tension并进行补正。
Tension基准值请参考 “Table 5-1( 5-67
页
)”。
4. 请执行更换1号Step Servo Motor的4号和5号阶段。
更换 4号 Step Motor (Work Front Move)
1. 请执行 “5.7.2 更换马达时的事先执行步骤 (5-72
页
)”。
2. 拧开下图中的马达固定螺丝（M4-4个）(No①)从滑轮中分离松弛的Timing Belt
后，分离固定螺丝(M3-2个)(No②)拆卸马达。
1
2
固定螺丝
Motor- Pulley
Conveyor & BUT
5-83
3. 更换马达后进行组装时，马达和滑轮之间的间距同下图设置成 4.2mm。最后组
装马达后参考Tension基准，测量Tension并进行补正.
Tension基准值请参考 “Table 5-1( 5-67
页
)”.
4. 请执行更换1号Step Servo Motor的4号和5号阶段。
更换 6号 Step Motor (Work Rear Fix)
1. 请执行 “5.7.2 更换马达时的事先执行步骤 (5-72
页
)”。
2. 拧开下图中的马达固定螺丝（M4-4个）(No①)从滑轮中分离松弛的Timing Belt
后，分离固定螺丝(M3-2个)(No②)拆卸马达。
1
2
固定螺丝
Motor- Pulley
