Samsung Component Placer SM41 1 Service Manual 5-90 7. 下图中把 Bal lScrew 向箭头方向进行移动。 8. 如下图向箭头方向倾 斜 Ball Screw 进行分离，用拆卸的 逆序组装新的部件。 2 1 3 Shuttle W idth Nut Assy Ball Screw Nut
Conveyor & BUT
5-89
5.8.3.1. 更换 1号 Ball Screw
Exit Station 的 Ball Screw 更换方法
1. 请执行 “5.8.2
更换
Lead Screw
及
Ball Screw
时预先执行步骤
2. ”(5-87
页
)” 。
3. 为了分离轴承(No①)，用卡簧钳除去弹性挡圈后除去轴承。
4. 拧开Bracket(No②)固定螺丝(M3-2个)后分离Belt、拧开Motor-Pulley的 Set Scre
w(M3-2个)(No④)后分离滑轮。
5. 用扳手分离Lock Nut(No⑤)。最后拧开固定FK10(No⑥)的固定螺丝(M3-4 个)
进行分离。
6. 拧开Ball Screw Nut(No①)的固定螺丝(M4-4个)进行分离后，拧开固定Shuttle
Width Nut Assy的固定螺丝(M4-4个)(No②)向下图的箭头方向移动到Ball Screw
的中心。
3
2
4
6
1
Tension Bracket
Pulley
Timing Belt
FK10
Bearing
Snap Ring
Lock Nut
5
EXIT STATION
Samsung Component Placer SM411 Service Manual
5-90

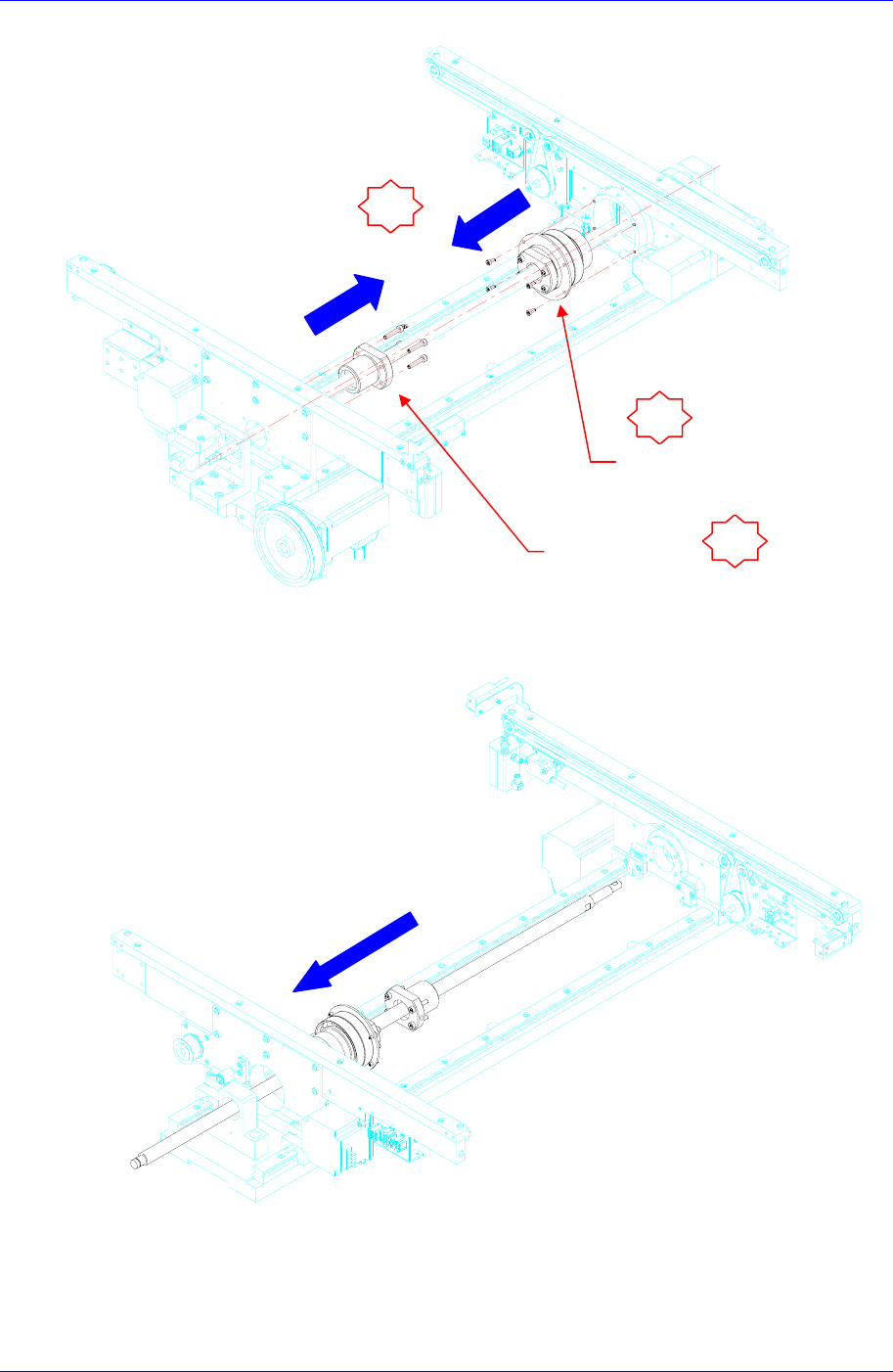

7. 下图中把BallScrew向箭头方向进行移动。
8. 如下图向箭头方向倾斜Ball Screw进行分离，用拆卸的逆序组装新的部件。
2
1
3
Shuttle Width Nut
Assy
Ball Screw Nut
Conveyor & BUT
5-91
9. 完成作业后打开设备正面的总开关，重新启动PC
10. 为了确认是否正常工作，执行Conveyor宽度调节。
