Samsung Component Placer SM411 Service Manual
5-96

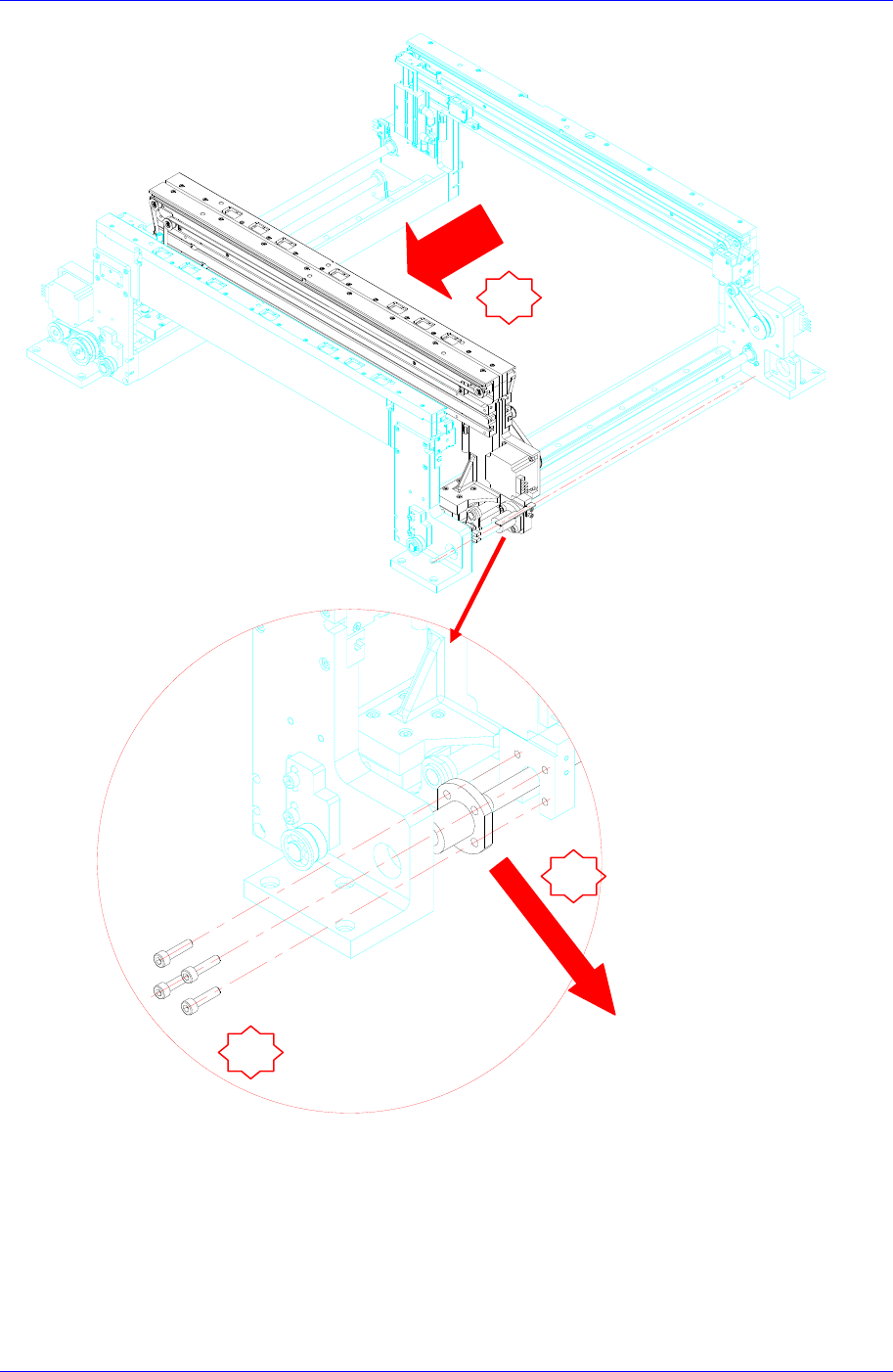

9. 按下图的号码顺序和箭头方向分离Lead Screw后, 用拆卸的逆序组装新的部件
。
10. 完成作业后打开设备正面的总开关，重新启动PC。
11. 为了确认是否正常工作，执行Conveyor宽度调节。
1
2
Conveyor & BUT
5-97
1
2
1
2
Samsung Component Placer SM411 Service Manual
5-98

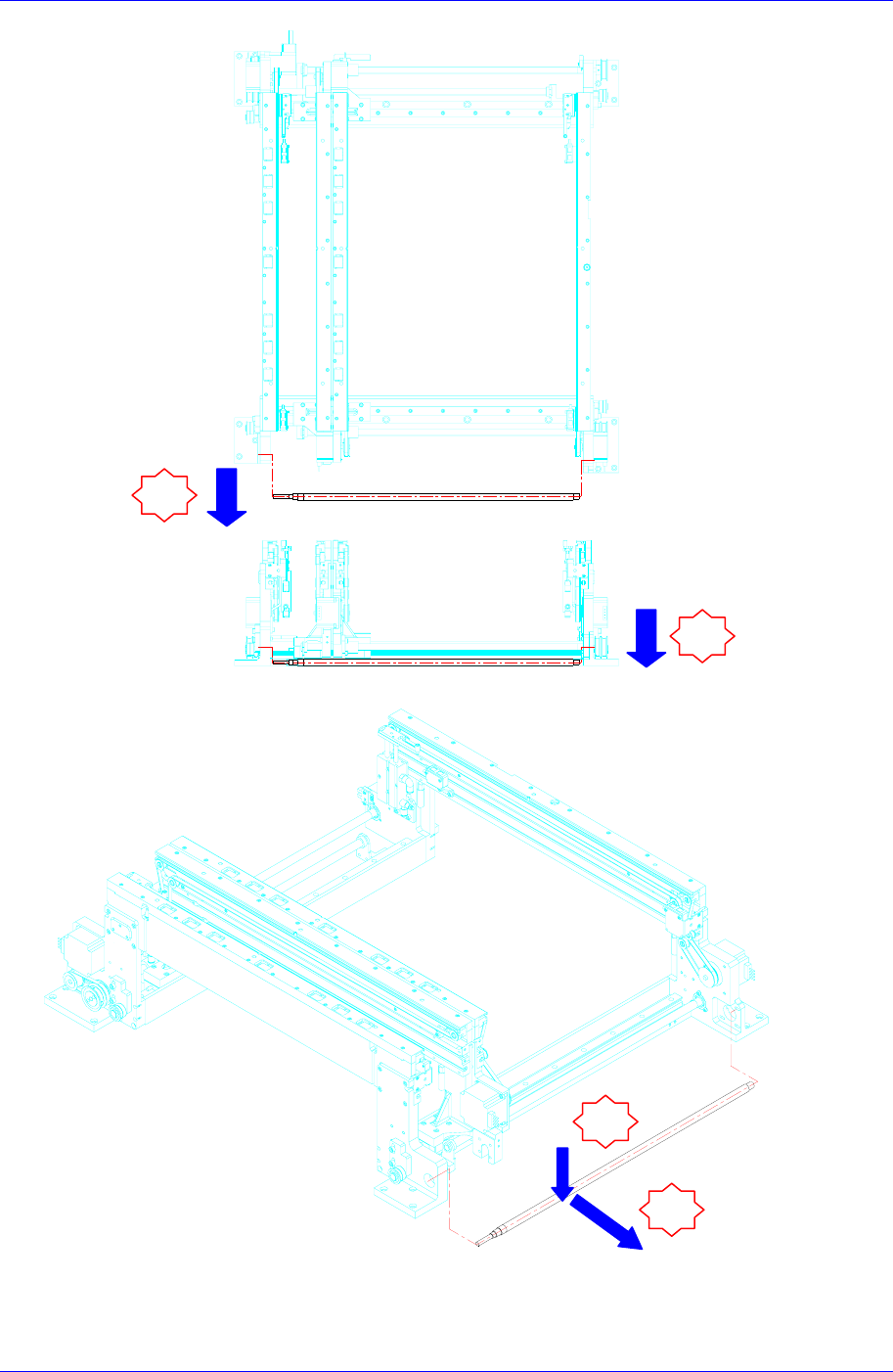

5.8.3.3. 更换 3号 Lead Screw
1. 拧开固定Support Unit的固定螺丝(M4-2个)(No.①)分离Support Unit。
2. 利用1号Belt(No.①)的弹性手工进行分离后，拧开固定马达的固定螺丝(M4-4个)
(No.②)进行分离
1
Support Unit
