Samsung Component Placer SM411 Service Manual
5-98
5.8.3.3. 更换 3号 Lead Screw

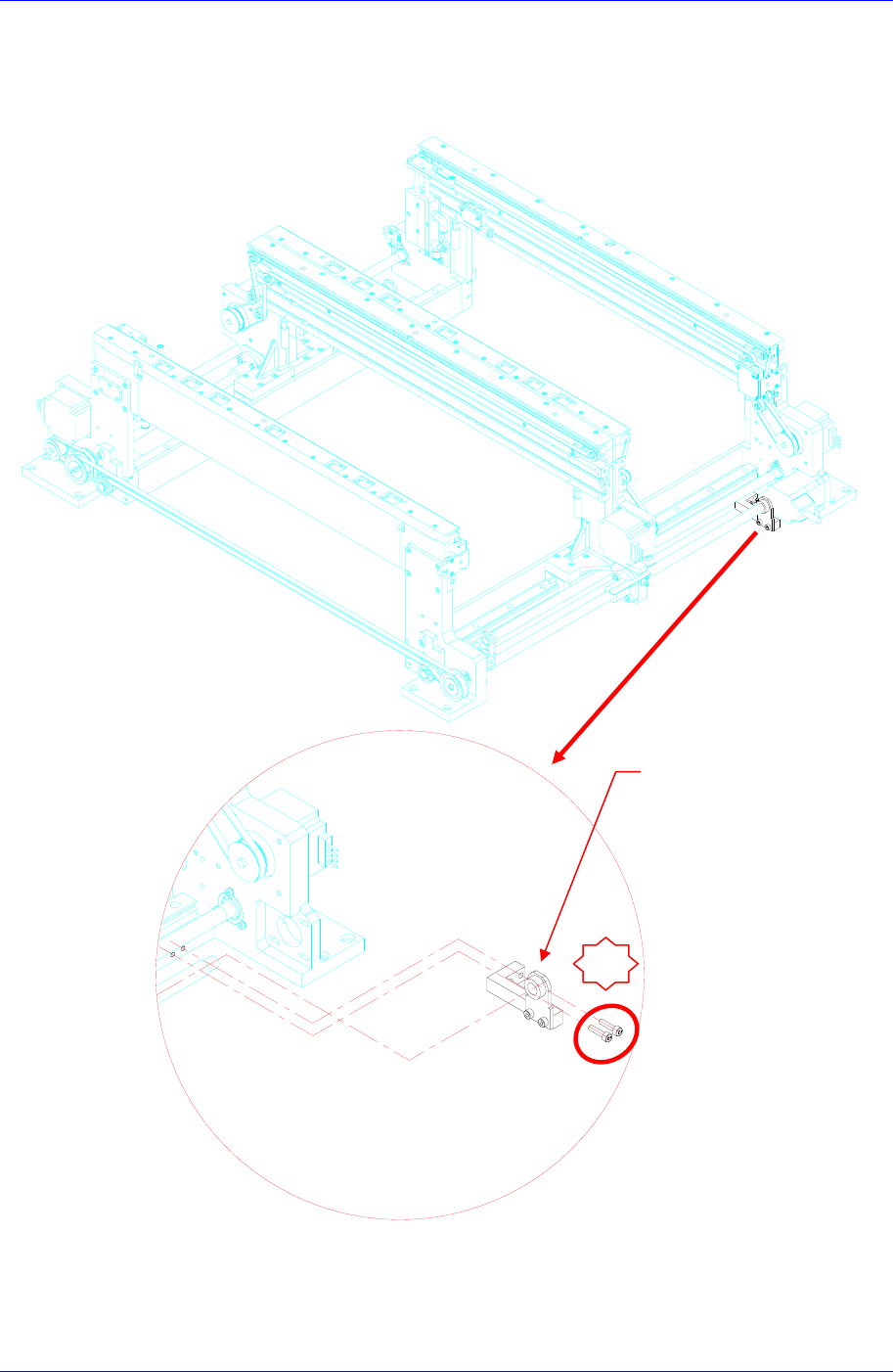

1. 拧开固定Support Unit的固定螺丝(M4-2个)(No.①)分离Support Unit。
2. 利用1号Belt(No.①)的弹性手工进行分离后，拧开固定马达的固定螺丝(M4-4个)
(No.②)进行分离
1
Support Unit
Conveyor & BUT
5-99
3. 拧开固定轴承的固定螺丝(M4-3个)(No.③)分离轴承后，依次分离Bearing Nut(N
o.④)和 Bearing Spacer(No.⑤)。
4. 拧开固定Lead Screw Nut(No⑥)的固定螺丝(M3-4个)(No.③)分离Lead Screw N
ut。
1
2
4
Bearing
Bearing Spacer
Bearing Nut
Pulley
Lead Screw
N
ut
Samsung Component Placer SM411 Service Manual
5-100
5. 拧开固定Support Unit的固定螺丝(M4-2个)(No①)分离Support Unit。
6. 如下图 把Work Front Move和 Work Rear Move移动到最末端后。
Support Unit
1
