SM411 Service Manual(CHI) - 第320页

Samsung Component Placer SM41 1 Service Manual 5-100 5. 拧开固定 Support Unit 的固定螺丝 (M4-2 个 )(No ① ) 分离 Support Unit 。 6. 如下图 把 W ork Front Move 和 W ork Rear Move 移动到最末端后。 Support Unit 1

100%1 / 532
Conveyor & BUT
5-99

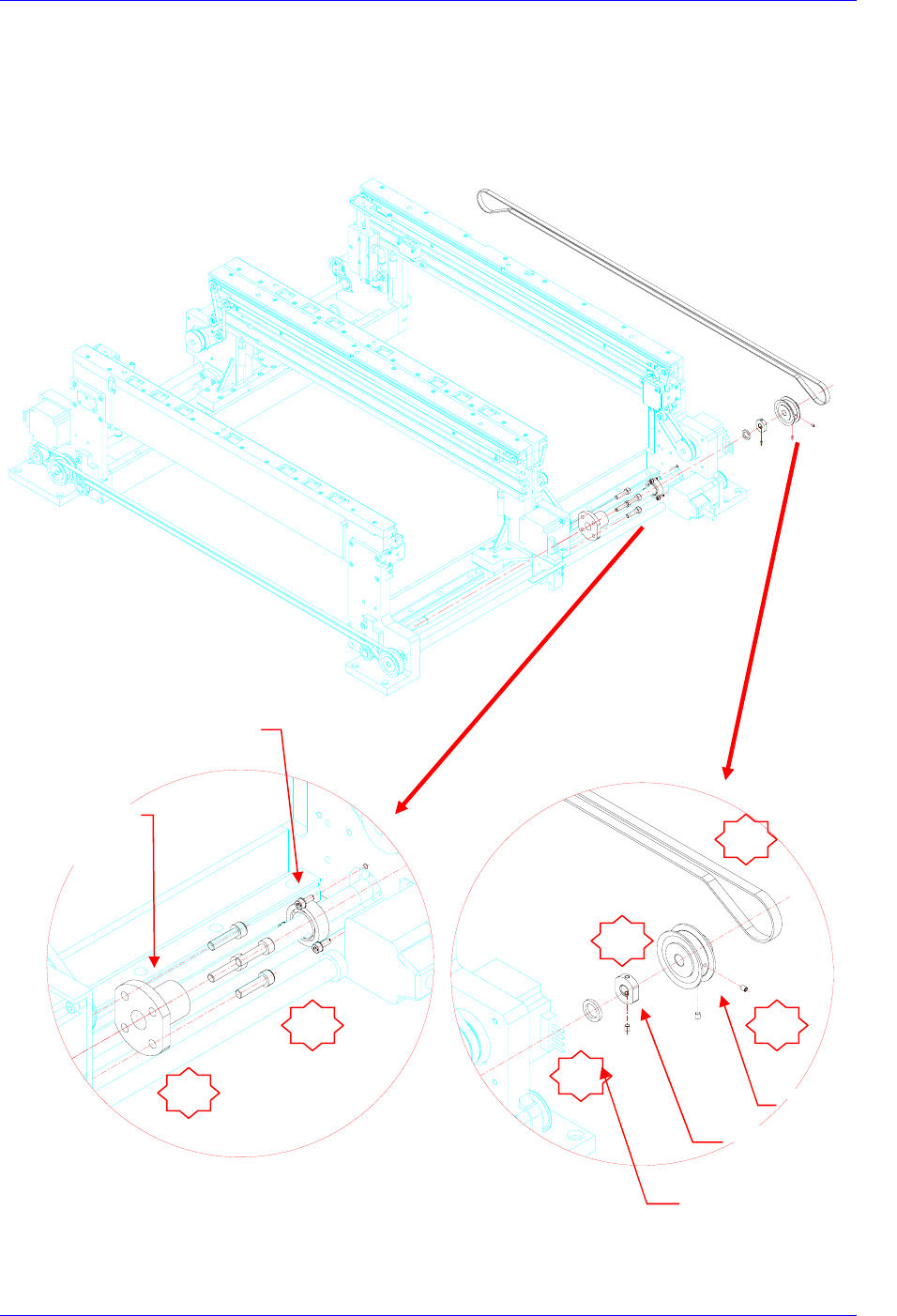

3. 拧开固定轴承的固定螺丝(M4-3个)(No.③)分离轴承后，依次分离Bearing Nut(N
o.④)和 Bearing Spacer(No.⑤)。
4. 拧开固定Lead Screw Nut(No⑥)的固定螺丝(M3-4个)(No.③)分离Lead Screw N
ut。
1
2
4
Bearing
Bearing Spacer
Bearing Nut
Pulley
Lead Screw
N
ut
Samsung Component Placer SM411 Service Manual
5-100

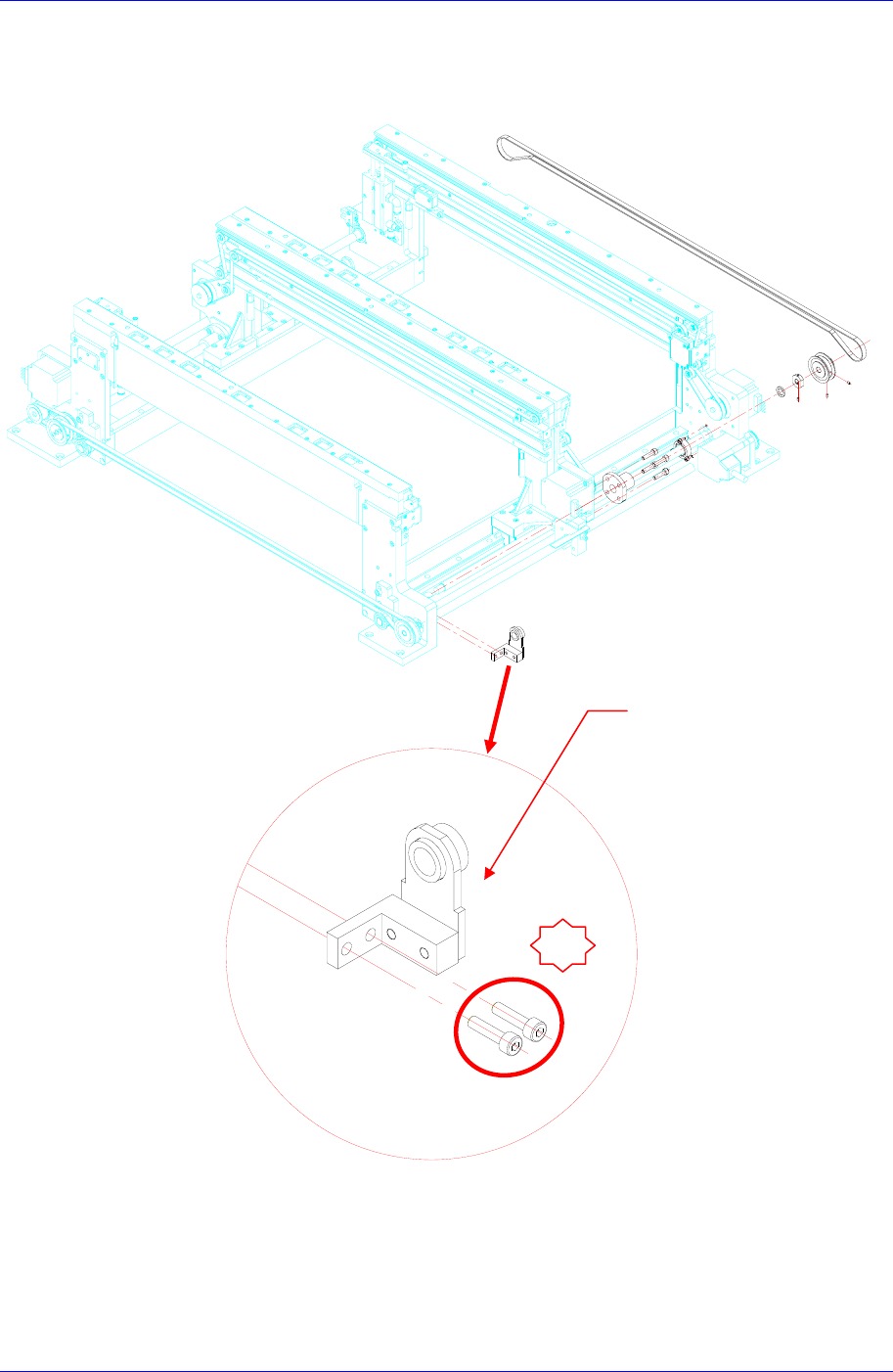

5. 拧开固定Support Unit的固定螺丝(M4-2个)(No①)分离Support Unit。

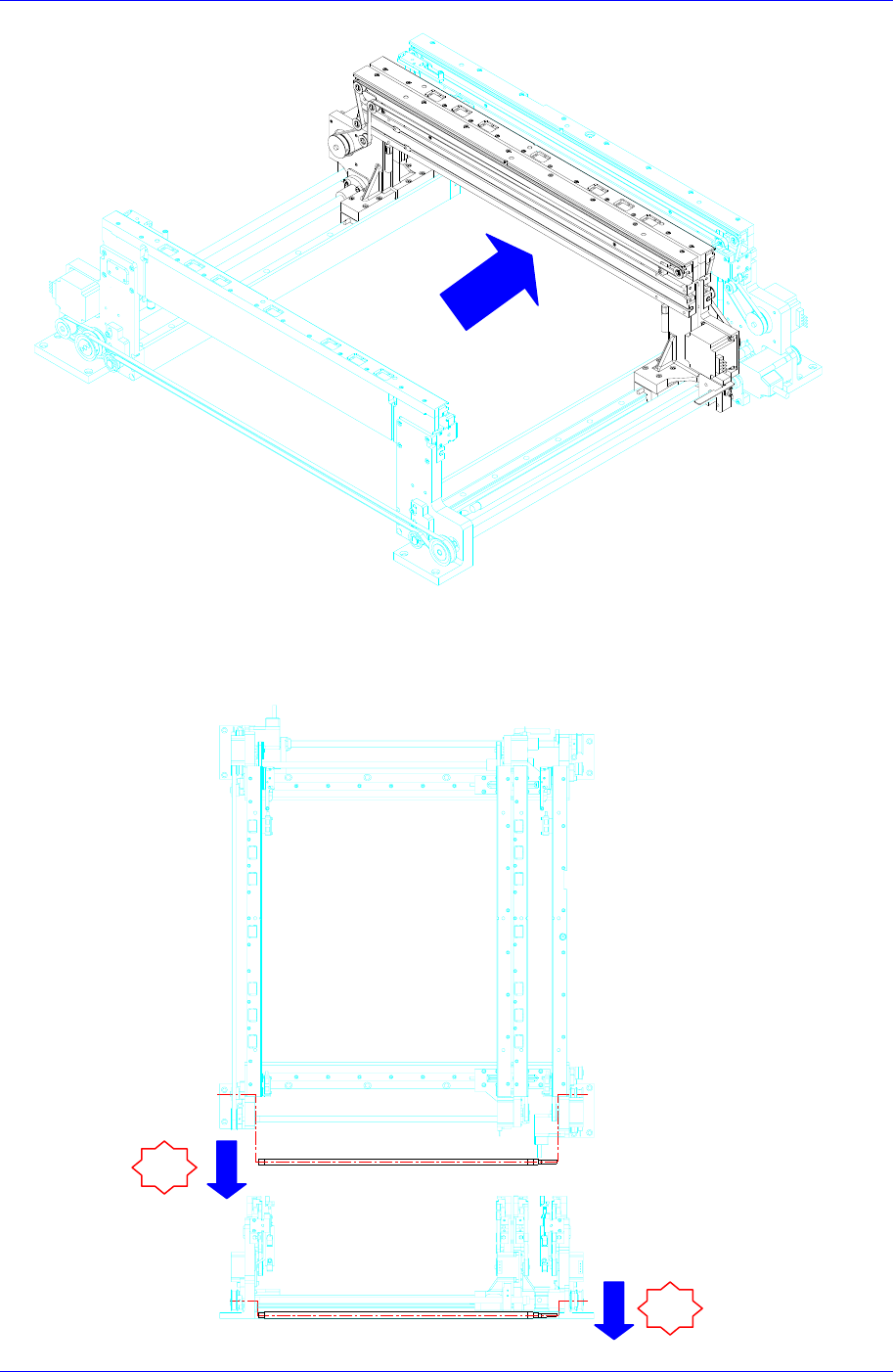

6. 如下图 把Work Front Move和 Work Rear Move移动到最末端后。
Support Unit
1
Conveyor & BUT
5-101
7. 按下图的号码顺序和箭头方向分离Lead Screw后, 用拆卸的逆序组装新的部件
。
1
2
