X-Y Frame 6-9 5. 请除去连接 X 轴电动机和滚珠丝杠 的联接器 Set Screw(M4)(No ② ) 。但，只替换 X 轴电动机时，只除去离电动机近的 Set Screw(M4)(N o ① ) ，只替换滚珠丝杠 时，只除去离滚珠丝杠近的 Set Screw 。 6. 请除去 X 轴电动机固定到 END Bracket-X(No ③ ) 的固定螺丝 (M5-4 个 ) 后，替换电 动机。 滚珠丝杠替换 时除去 电动机…
Samsung Component Placer SM411 Service Manual
6-8

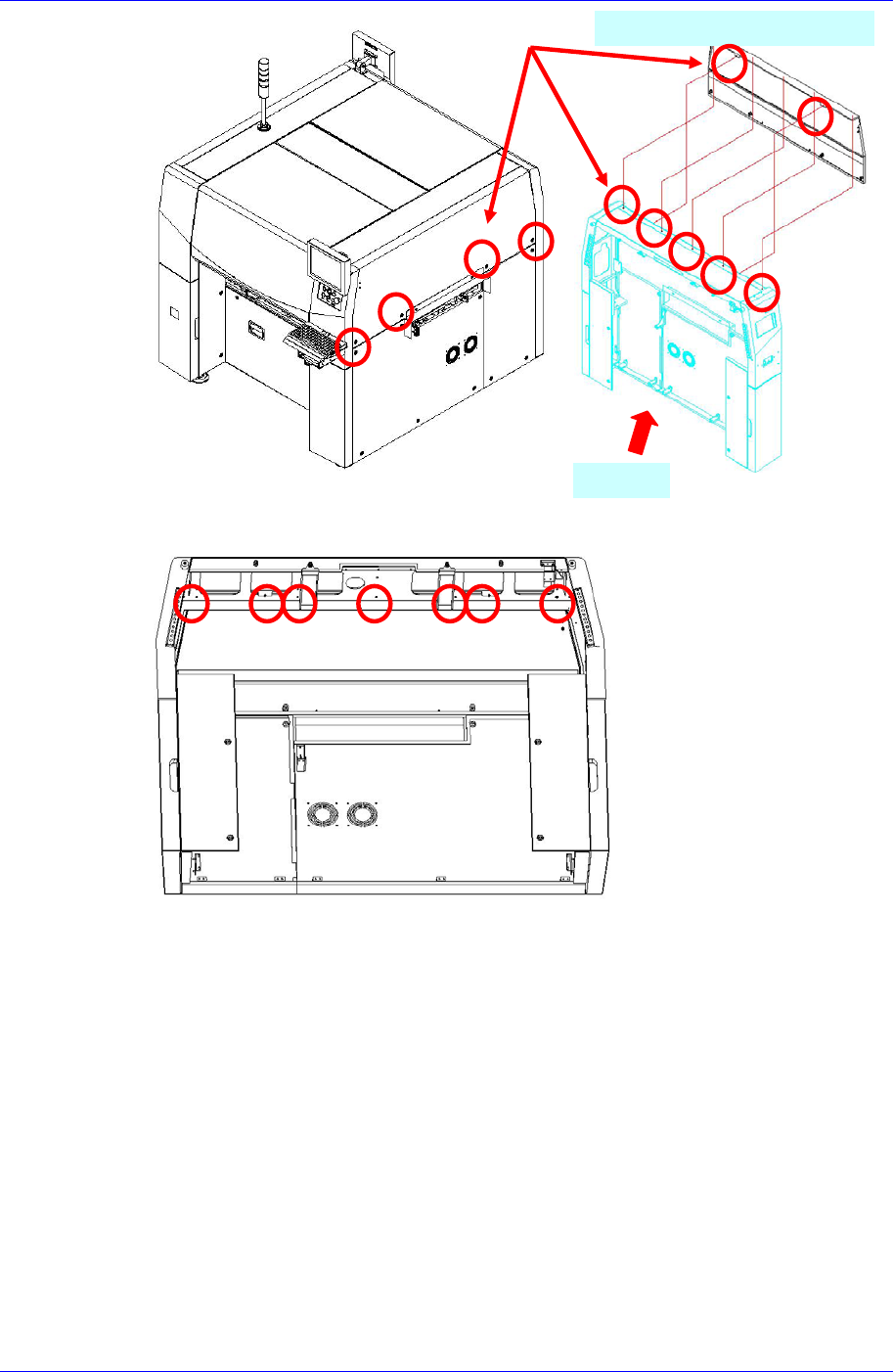

参考 VIEW “A”
4. 从X轴电动机分离出电动机电源及放大机电缆连接器。
Fixing Bolt of the Bracket
VIEW “A”
X-Y Frame
6-9

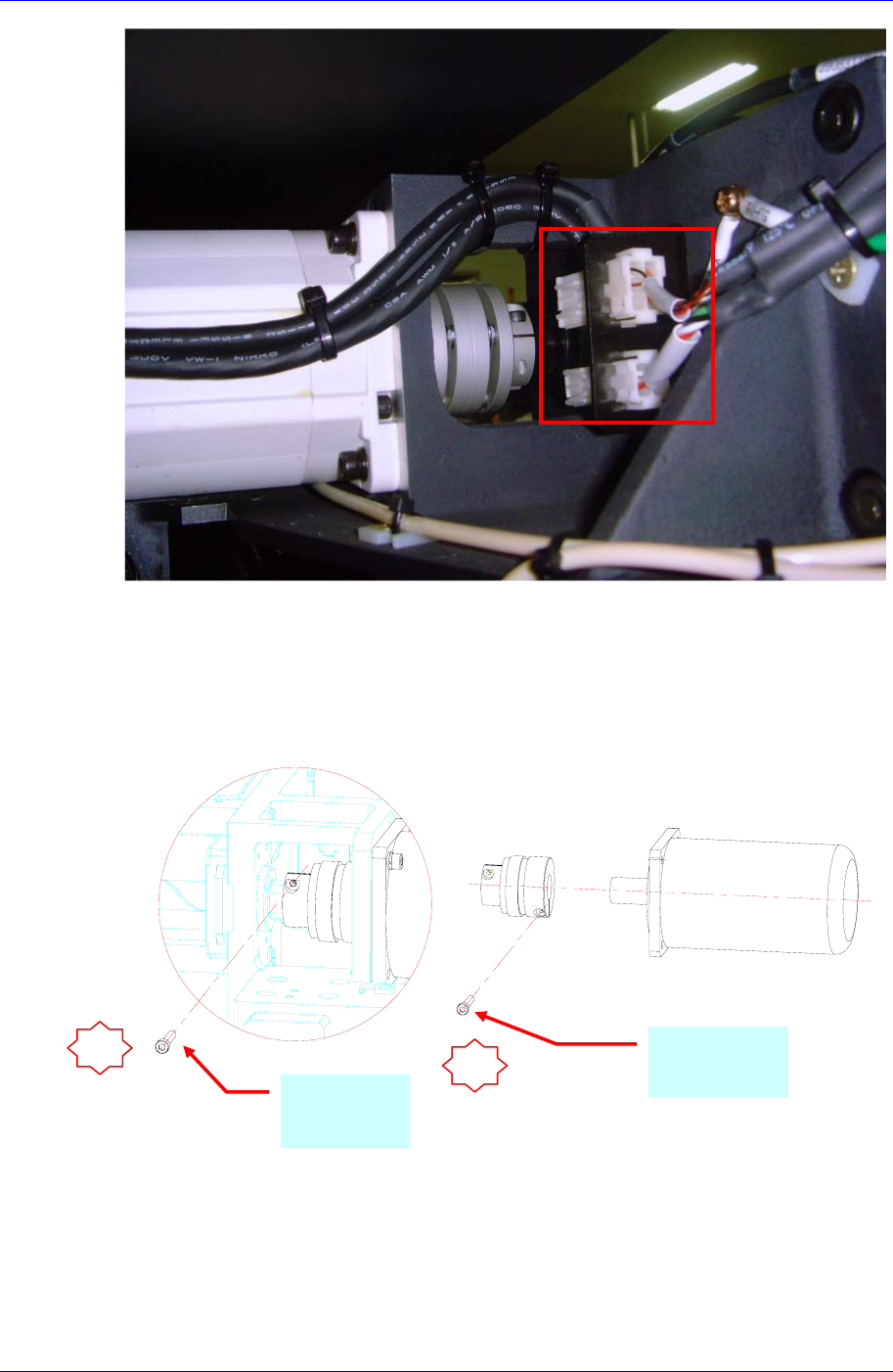

5. 请除去连接X轴电动机和滚珠丝杠的联接器Set Screw(M4)(No②)。但，只替换
X轴电动机时，只除去离电动机近的Set Screw(M4)(No①)，只替换滚珠丝杠
时，只除去离滚珠丝杠近的Set Screw。

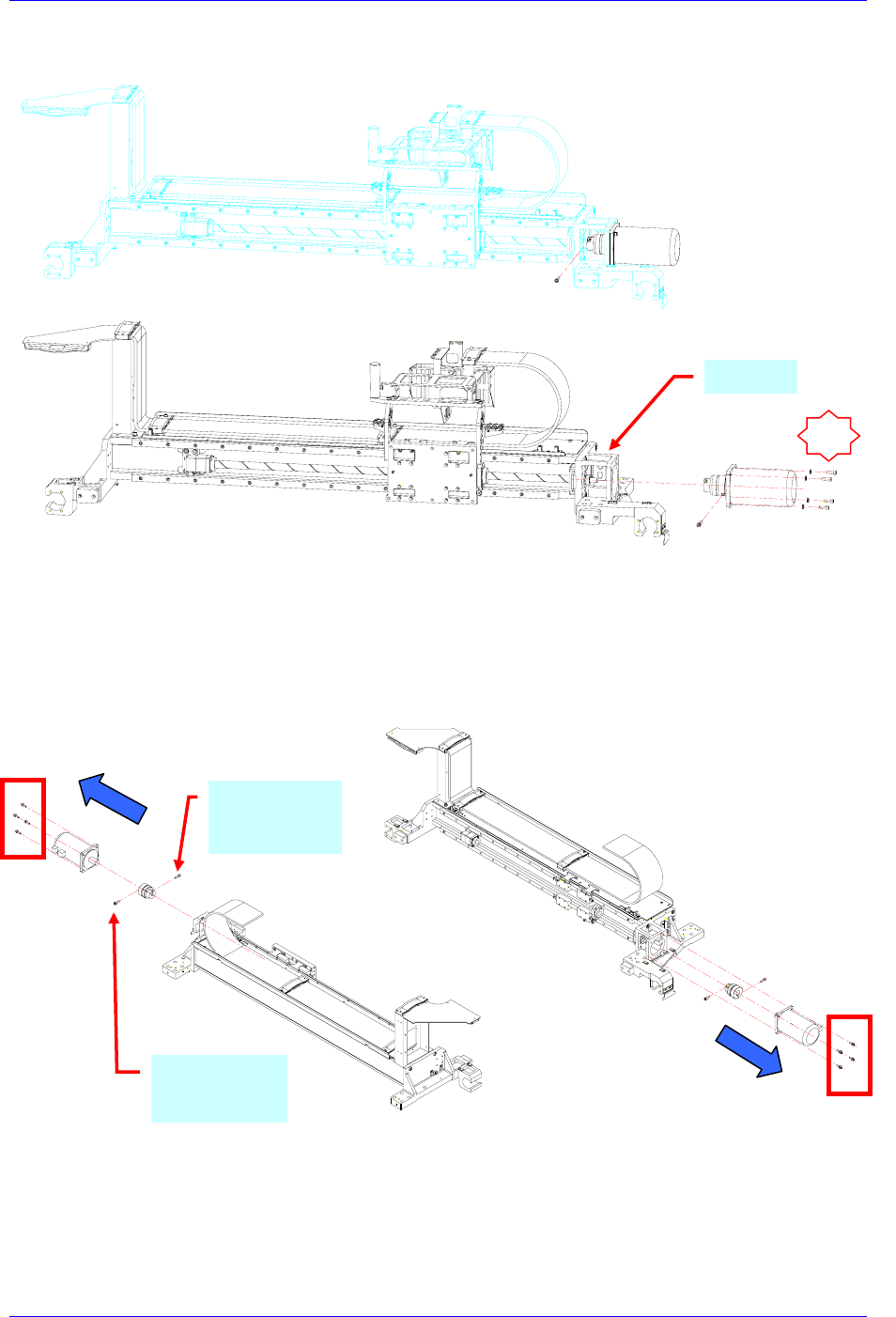

6. 请除去X轴电动机固定到END Bracket-X(No③)的固定螺丝(M5-4个)后，替换电
动机。
滚珠丝杠替换
时除去
电动机替换
时除去
1
2
Samsung Component Placer SM411 Service Manual
6-10
Set Screw 连接时力矩 : 45kgf.cm (使用力矩扳手)
7. 组装是拆卸的倒序。作业完成后打开设备前面的Main Switch，启动PC。
8. 请重新示教设备基准坐标点。
电动机分离方向
电动机替换时
除去
고정나사
Braket-X
滚珠丝杠替换
时除去
3
고정나사
固定螺丝
固定螺丝
