Samsung Component Placer SM41 1 Service Manual 6-14 4. 请除去连接 X 轴马达 和滚珠丝杠联轴器的 Set Screw(M4) 。 5. 为了拆卸 Lock Nut( No ④ ) ，请使用 Ball Screw 13mm, Lo ck Nut 24mm Sp anner 拆卸 Nock Nut 。 Lock Nut Spanner(27mm ) Spanner(13mm )
X-Y Frame
6-13
滚珠丝杠替换次序
1. 同样执行马达更换步骤No.1, No.2。
2. 为了分离Support Unit(No①)利用扳手除去固定螺丝A (M6-2个) (No②)，如下
图夹厚度为1mm的铁板(No③)后再利用M4(No④) Socket bolt进行拆卸
3. 然后为了分离Cushion(No⑤)除去固定螺丝B ,C 各(M4-4个)(No⑥)，用卡簧钳
除去组装在滚珠丝杠的弹性挡圈。
固定螺丝
(C)
Support Unit
固定螺丝
(A)
Snap Ring
1mm 厚度的铁板
M4 Socket Bolt
1
3
4
2
7
Cushion
5
6
Samsung Component Placer SM411 Service Manual
6-14
4. 请除去连接X轴马达和滚珠丝杠联轴器的Set Screw(M4)。
5. 为了拆卸Lock Nut(No④)，请使用Ball Screw 13mm, Lock Nut 24mm Spanner
拆卸Nock Nut。
Lock Nut
Spanner(27mm )
Spanner(13mm )
X-Y Frame
6-15

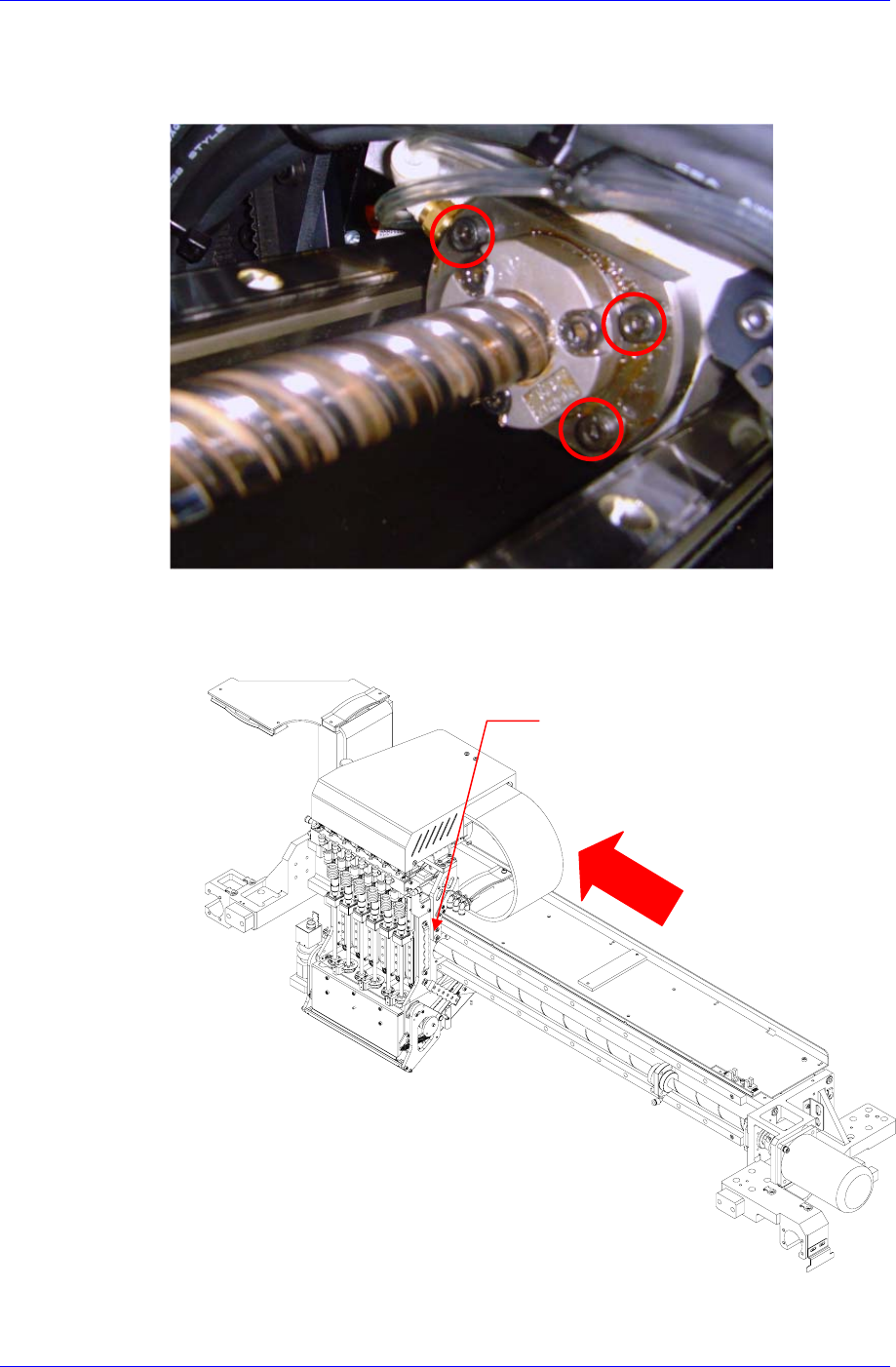

6. 拧开Ball Screw固定在Head Base上的固定螺丝（M4-4个），从Head Base中拆
卸Ball Screw Nut。
7. 如下图把Head Base移动到X轴末端。
Head Base
