Samsung Component Placer SM411 Service Manual
6-16
8. 为了防止滚珠丝杠碰撞Y1 Plate受到损伤，如下图倾斜后进行拆卸。
Y1 Plate
X-Y Frame
6-17

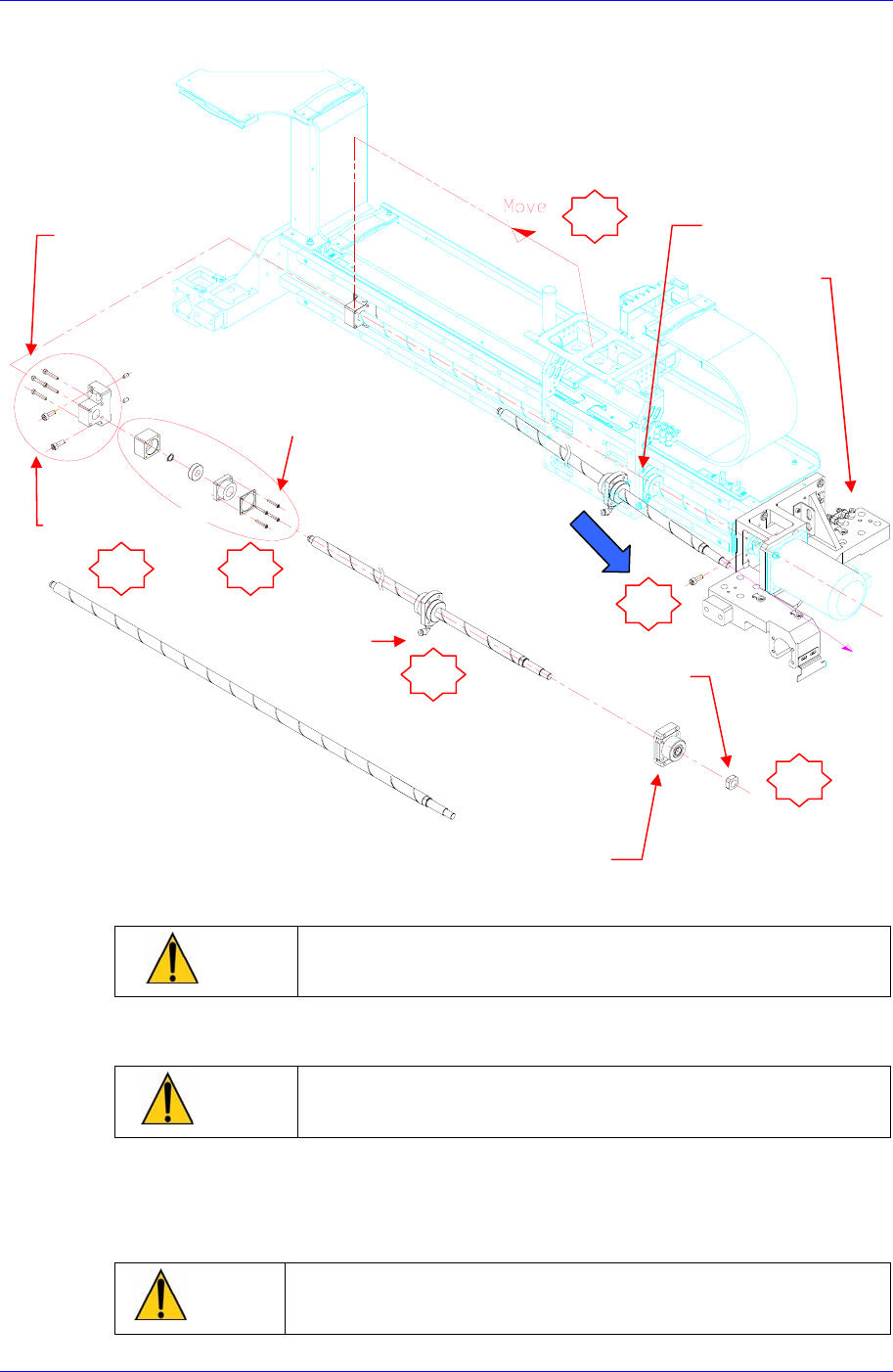

以下是拆卸Ballscrew参考用。
警告
为了维持组装精度请不要拆卸Bracket-X
9. Ball Screw 替换后, 按照拆卸的倒序组装Ball Screw。
警 告
组装时请使用Torque Wrench，遵循组装部位的规定Torqu
e。不遵循规定值进行组装时，严重影响到设备贴装程度
10. Head Base置于X轴中央，利用Ball Screw的固定螺丝(M3-4个)，把Ball Screw
固定到Head Base。此时，用Dial Gage确认X轴L/M顶面和Ball Screw Nut的平
行度是否达到0.02mm。
警 告
X-Axis L/M Bolck上固定Dial Gage，顺着L/M 测定平行度进
行调整。
固定螺丝
(B)
1 2
3
4
5
6
固定螺丝 (A)
固定螺丝 (C)
Ball Screw Nut
Support Uni
t
Lock Nut
Ball Screw 分离方向
Head Base
Y1 Plate
Samsung Component Placer SM411 Service Manual
6-18
11. 用定位销进行定位后，用固定螺丝组装 Support Unit。
12. 请组装Lock Nut。
13. 请组装Coupling和滚珠丝杠。
14. 完成作业后打开设备正面的总开关，重新启动PC。
15. 同样地执行电动机替换次序No.8。
16. 必须实行下面的 Calibration。 详细事项请参照 “3.2 Calibration [F9] (3-6 页)”.
Axis Home Calibration (3.2.1 参考)
Fiducial Camera Scale & Rotation Calibration (3.2.3 参考)
Common X-Y (1
st
) (3.2.4 参考)
Conveyor Calibration (3.2.5 参考)
Gantry Thermal Mapping (3.2.7 参考)
Gantry Mapping (3.2.8 参考)
ANC Fiducial Mark Teaching (3.2.9 参考)
17. 完成校正后，为了确认是否正常贴装部件，请执行测试。
