设备安装操作步骤 2-3 [ 利用起重机（ crane ）搬运设备的方法 ] 注 意 如果叉式升降机的升降臂（叉）碰到设备盖子的底部，盖子 可能会受到损坏。升降臂的上表面只可以接触设备底框平面 部分。 另外，不可以让设备倾斜，并检查叉式升降机的升降臂位置 使其不会损伤到设备 Foot 和 Cast er 。 Docking Cart 适用时，请务必按照方法 ① 移动设备。否则，可 能导致设备损伤。 5. 当设备从面板卸载后移动到指定位置…
Samsung Component Placer SM411 Service Manual
2-2
3. 请把设备的部件移动到设备安装场所。
注 意
打开设备包装时过度冲击可能会使设备盖子受到损伤，注意
打开包装时不要过分用力。
使用起重机前，先用去钉器除去面板上的木头，然后打开箱
子除去塑料包装，要注意不要划到设备。
4. 使用叉式升降机和起重机移动设备时，请参照下表和步骤。
[利用起重机（crane）搬运设备的方法]
③ 确认Hook 锁住装置
② 经过绳索
(为保持设备水平确认绳索长度)
④ 防止倾斜 (4处)
利用布块或纸盒防止盖损伤
。
① Foot上部捆金属丝
（4处）
设备安装操作步骤
2-3
[利用起重机（crane）搬运设备的方法]
注 意
如果叉式升降机的升降臂（叉）碰到设备盖子的底部，盖子
可能会受到损坏。升降臂的上表面只可以接触设备底框平面
部分。
另外，不可以让设备倾斜，并检查叉式升降机的升降臂位置
使其不会损伤到设备Foot和Caster。
Docking Cart适用时，请务必按照方法①移动设备。否则，可
能导致设备损伤。
5. 当设备从面板卸载后移动到指定位置时，应该将设备的所有Foot全部抬起移动.
在阻碍物如货物运送电梯里注意不要打碎casters。原则上用手抬升设备。
注 意
如果设备安装在不够坚固的木制或缓冲材料表面，设备运行
时可能会产生过强的振动。一定要将设备安装在坚固的表面
。
6. 在指定的位置将到达的设备经过用户负责人确认设置Line的位置后安装设备。
7. 清除塑料或内部包装材料及防潮剂。
2.1.3. 设备安装
2.1.3.1. 必要工具
测评仪 3set
Specification:比 0.02mm/m 更精密的 Leveler
①
②
Samsung Component Placer SM411 Service Manual
2-4
水平仪 (Leveler) 的精密度为 0.02mm/m，使用长度 100mm 用便可容易测定。
水平仪block 2 set
标准用扳手2个
游标卡尺
注 意
必须使用被检验的轧平机(Leveler)，检验周期为1年。
2.1.3.2. Stand Alone(单品) Installation procedure
1. 在in-line安装情况下，应调整Foot使其与前道工序和后道工序设备的传送装置(
Conveyor)s的高度一致。 设备间的基准面左、右统一为0.5mm以内。调整高度
前请除去前后面盖子。
2. 设备的基准LEVEL为离 PCB表面（也就是 传送装置(Conveyor)表面）EL+900
mm 和 950mm（基于欧洲标准，CE），然而根据地面条件(slope), 可以允许±
15mm偏差。
3. Y1, Y2 轴 L/M Guide 顶面和前面喂料器座顶面上放置水平仪，调节水平，
公差应小于0.05mm/m。必须使用被检验的轧平机(Leveler)，检验周期为1年。
测定时可以同时使用2个而测定。

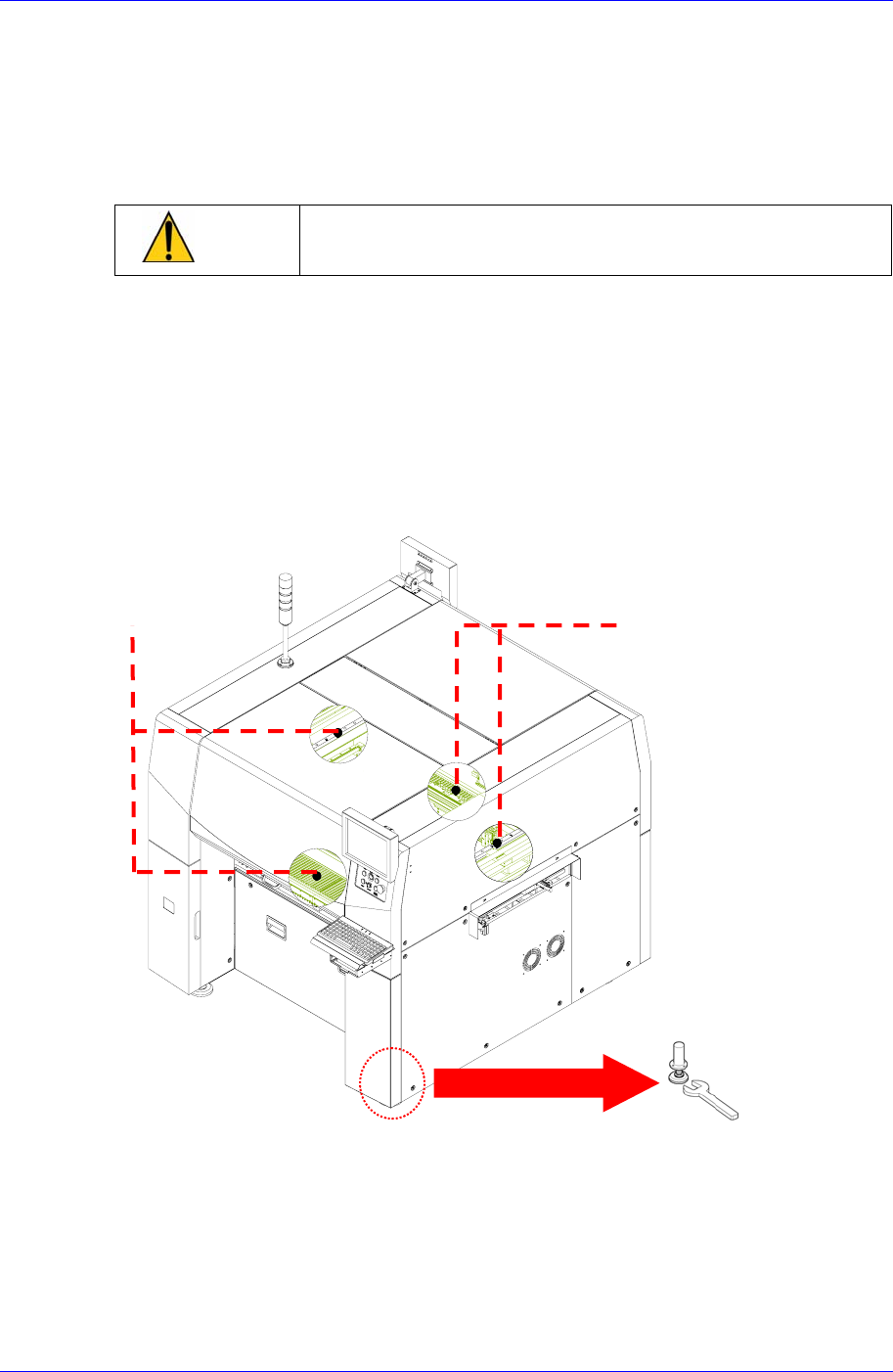

Measuring points
Y方向轧平机位置
X方向轧平机位置
