X-Y Frame 6-19 6.3. Y -Axis Frame 6.3.1. Motor & Ball Screw 代表替换事例 电动机工作不良 滚珠丝杠磨损 6.3.1.1. 必要工具 Dial Gage T orque W rench T W rench ( 其他提供工具 ) or Hex W ren ch 弹性挡圈 手钳 十字形 (+) 螺丝刀 6.3.1.2. Motor & Ba…
Samsung Component Placer SM411 Service Manual
6-18
11. 用定位销进行定位后，用固定螺丝组装 Support Unit。
12. 请组装Lock Nut。
13. 请组装Coupling和滚珠丝杠。
14. 完成作业后打开设备正面的总开关，重新启动PC。
15. 同样地执行电动机替换次序No.8。
16. 必须实行下面的 Calibration。 详细事项请参照 “3.2 Calibration [F9] (3-6 页)”.
Axis Home Calibration (3.2.1 参考)
Fiducial Camera Scale & Rotation Calibration (3.2.3 参考)
Common X-Y (1
st
) (3.2.4 参考)
Conveyor Calibration (3.2.5 参考)
Gantry Thermal Mapping (3.2.7 参考)
Gantry Mapping (3.2.8 参考)
ANC Fiducial Mark Teaching (3.2.9 参考)
17. 完成校正后，为了确认是否正常贴装部件，请执行测试。
X-Y Frame
6-19
6.3. Y-Axis Frame
6.3.1. Motor & Ball Screw 代表替换事例
电动机工作不良
滚珠丝杠磨损
6.3.1.1. 必要工具
Dial Gage
Torque Wrench
T Wrench (其他提供工具) or Hex Wrench
弹性挡圈 手钳
十字形(+)螺丝刀
6.3.1.2. Motor & Ball Screw 替换次序
电动机替换次序

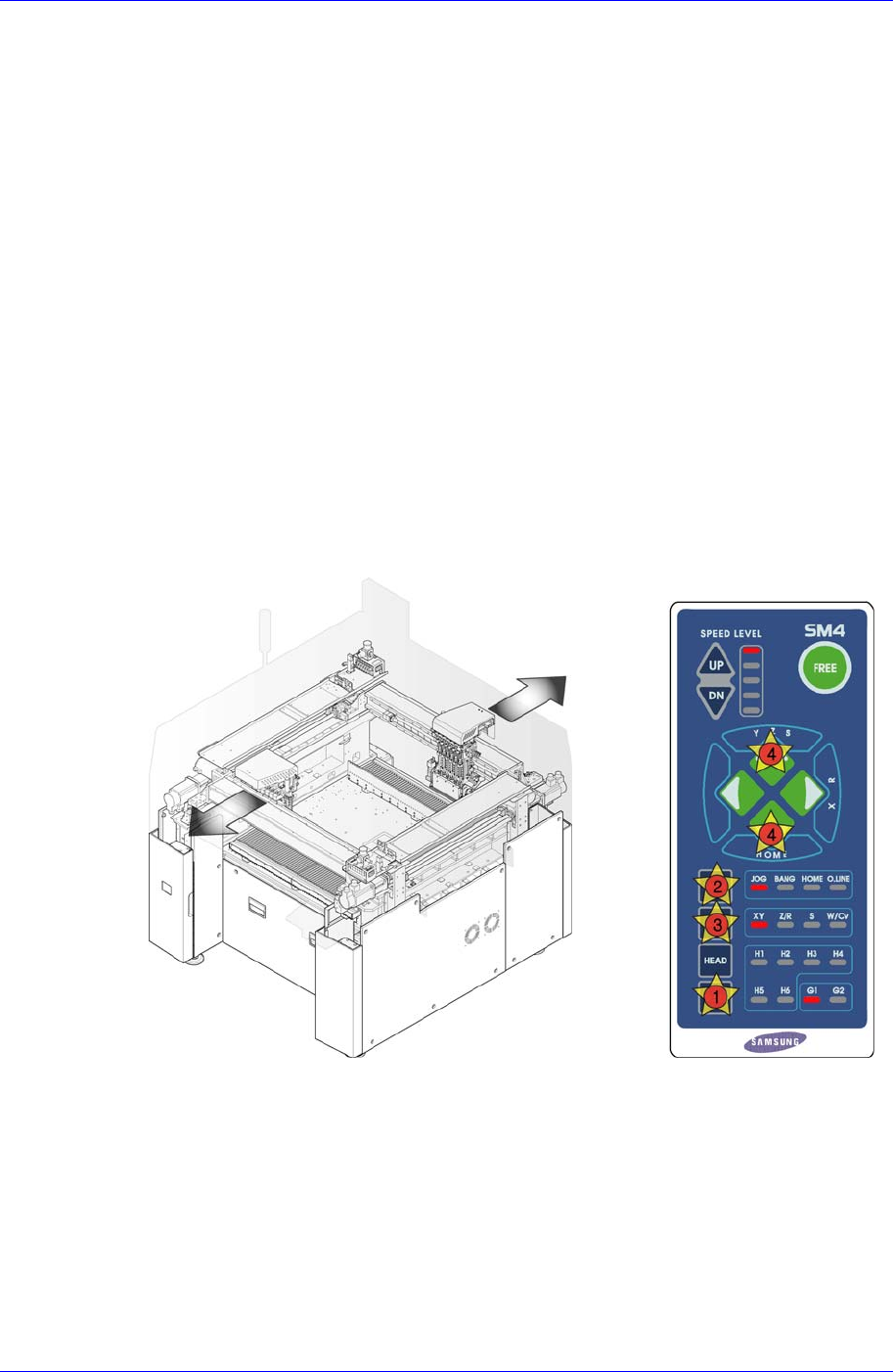

1. 操作示教框把Head Assembly最大限度地往两边移动。
Samsung Component Placer SM411 Service Manual
6-20

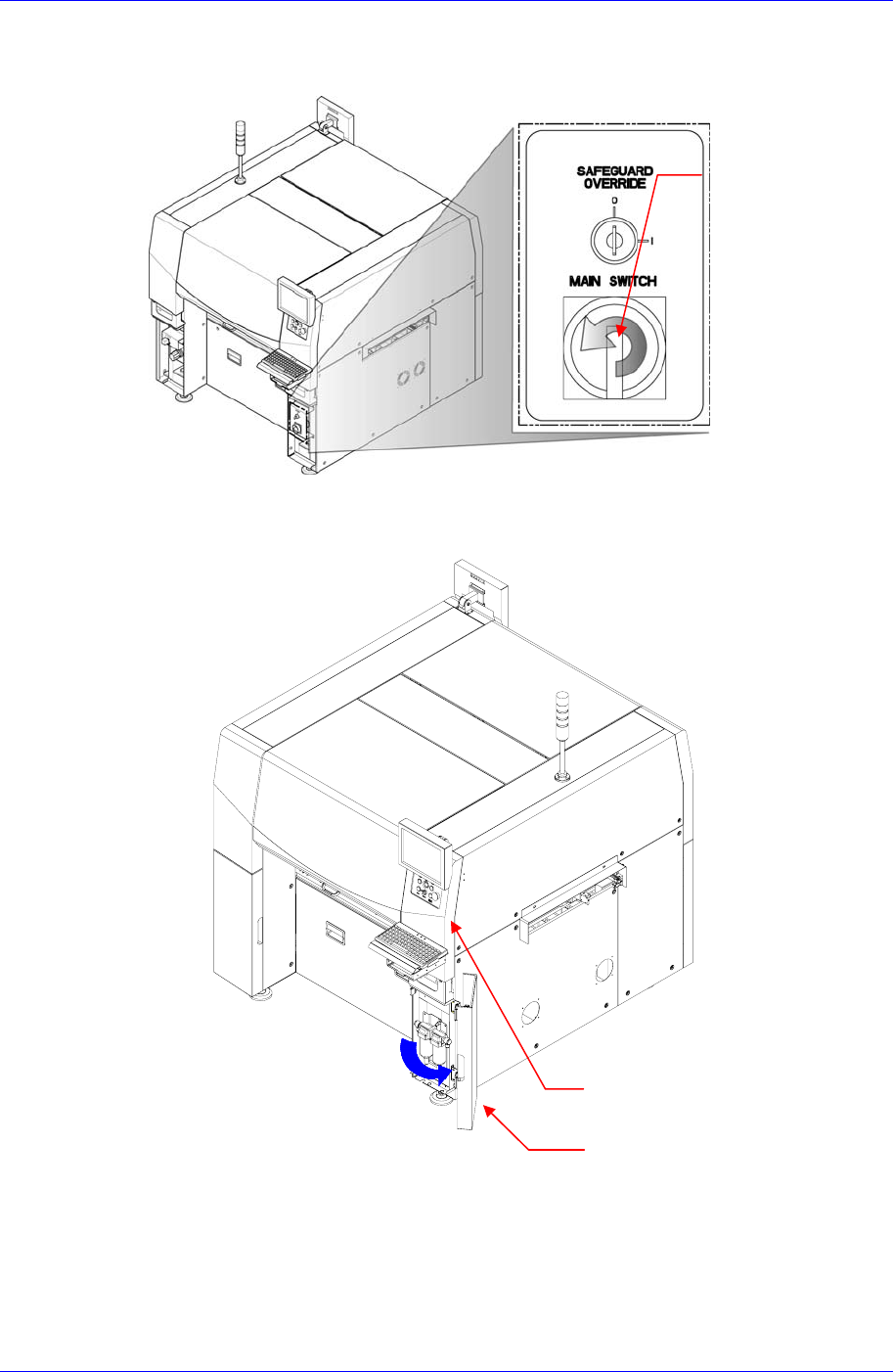

2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 为了拆卸Upper Cover请拆卸各种显示器，鼠标，键盘，连接线。
4. 为了拆卸Upper Cover，请按箭头的方向打开下图中的Lower Cover。
5. 除去下图中的1号固定螺丝（M5-2个）和2号内部固定螺丝（M5-2个）后，拆
卸Upper盖。
Main Switch 关闭方
向(逆时针方向)
Upper Cover
Lower Cover
