Samsung Component Placer SM41 1 Service Manual 2-6 à Y 轴方向 请最大限度地往后推 X Gantry ， Head 置于中央 ，把 2 个轧平 机同时放在 两侧 Y 轴 LM Guide 上面的中央，然后再测定。 此时，小心轧平机 (Leveler) 倾斜。 ( 以 LM Blole Hole 为基准，标准计的中央应为 与前面第 12 的位置。 ) à X 轴方向 请把水平仪放置于前…
设备安装操作步骤
2-5

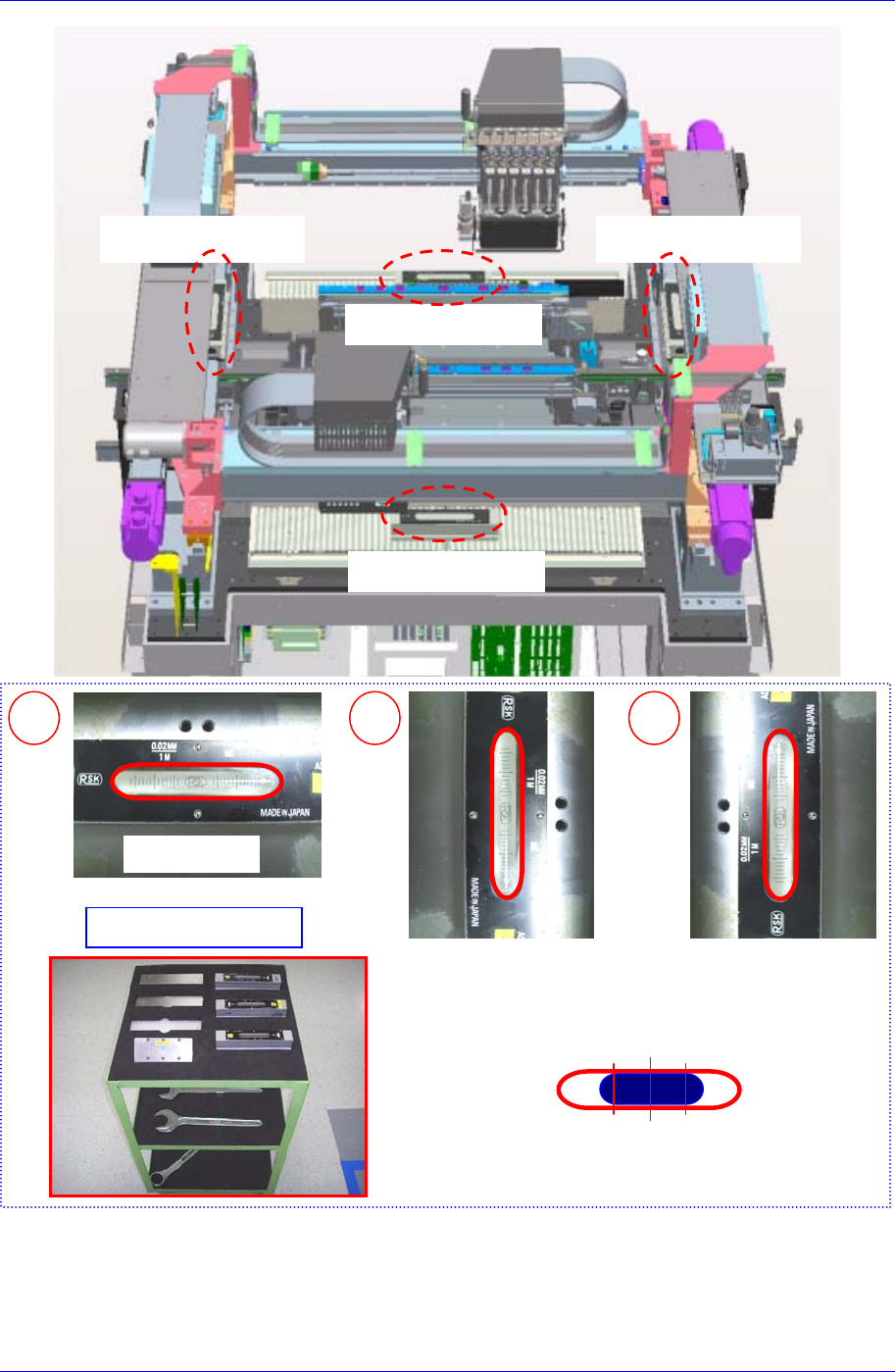

X方向轧平机位置
Y方向轧平机位置 Y方向轧平机位置
1 2 3
测评仪及使用工具
Marking参照图
X-direction
Y-direction Y-direction
X方向轧平机位置
Samsung Component Placer SM411 Service Manual
2-6
à Y 轴方向
请最大限度地往后推X Gantry，Head置于中央 ，把2个轧平机同时放在
两侧Y轴LM Guide上面的中央，然后再测定。
此时，小心轧平机(Leveler)倾斜。
(以 LM Blole Hole为基准，标准计的中央应为与前面第12的位置。)
à X 轴方向
请把水平仪放置于前面Feeder Base顶面中央进行测定。

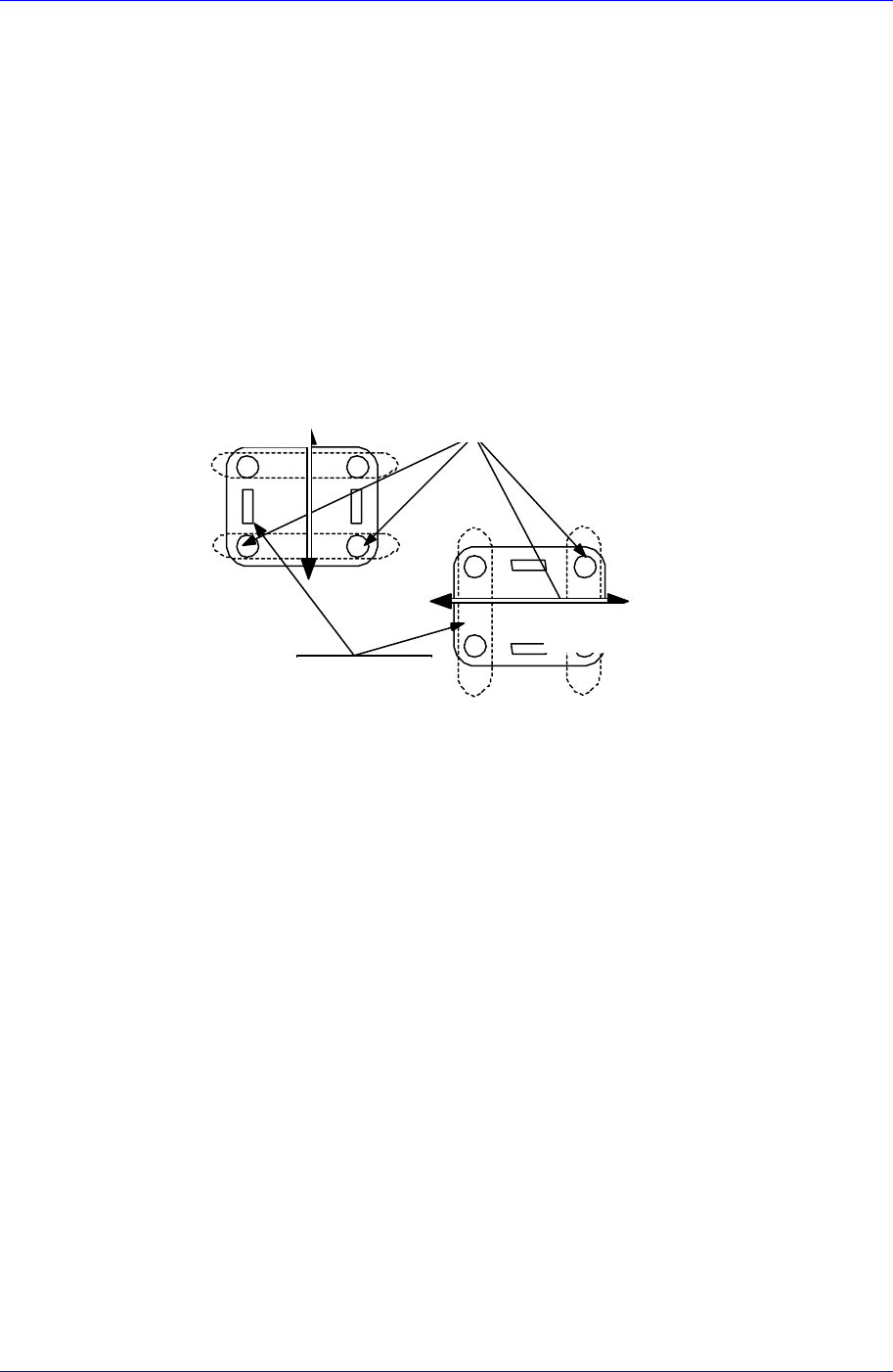

4. 调整设备Foot 水平时，建议两个Foot为一组一次调整在一个方向上的水平，如
下图所示（图7-2）：
前后水平: 调整前后一对Foot。
左右水平：调整左右一对Foot。
FOOT를 pair로 조절
LEVEL기 방향
전후면 조절
좌우면 조절
图
2-1.
调整粮设备间水平
(Leveling)

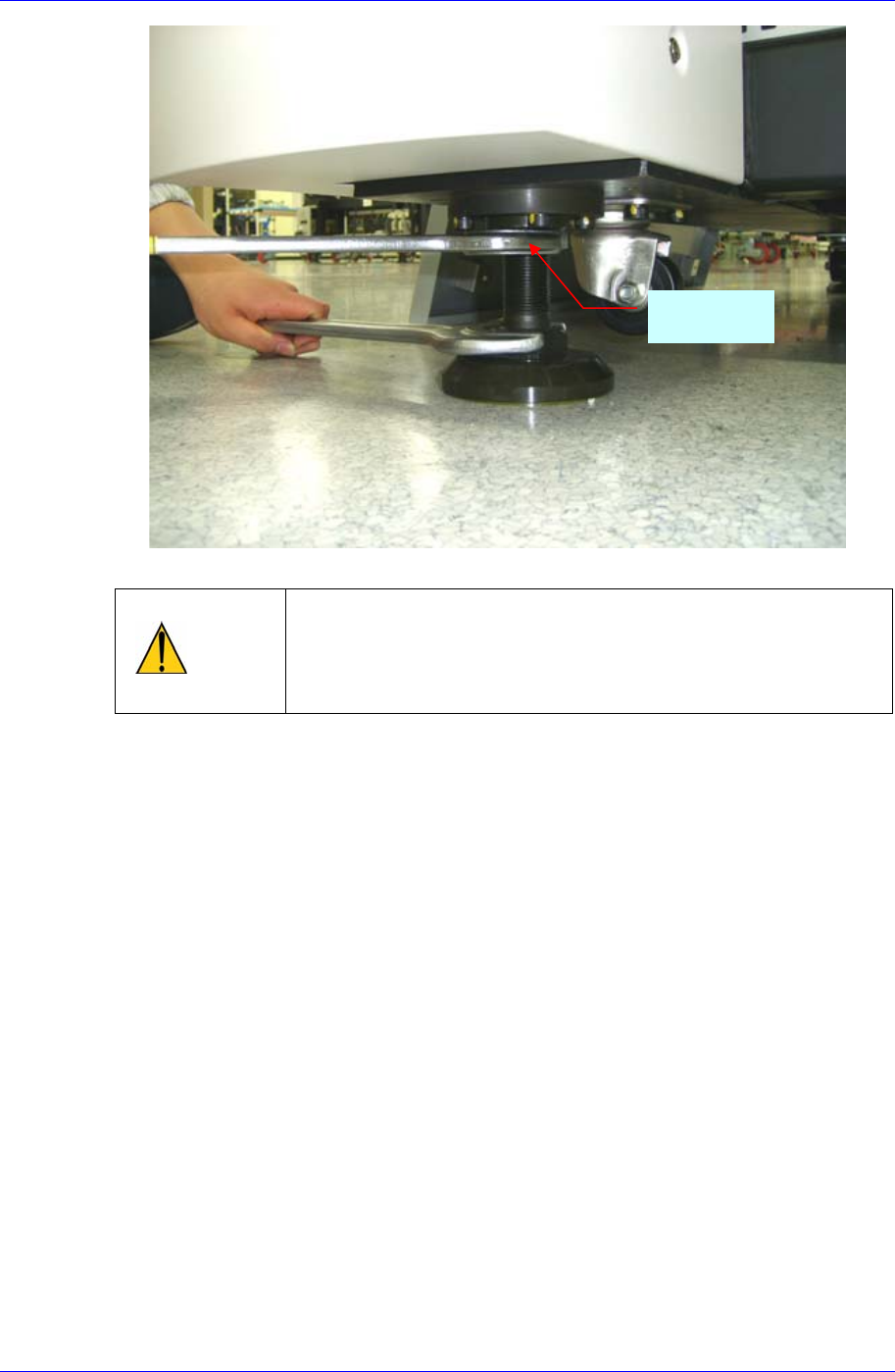

5. 设备的Foot应在地板面上以均匀的压力加以支持。 Foot的 螺母的 锁压力应调
节到Foot受力一致，并确认Foot是否松动。完成 level调整后，一定要拧紧锁定
螺母。
调整前后面
成对调整FOOT
调整左右面
水平机方向
设备安装操作步骤
2-7
注 意
设备在未保持水平时机器精密度会受到影响。一定要保证设备
水平放置 并检查设备 Foot 被锁紧。
锁定螺母和Foot螺丝上不可沾有Grease。如果涂抹了请清洗
Grease,否则运行设备时,会发生螺母的松动导致设备损伤。
6. 设置显示器支架，再组装设备上面的连接器，设置2台显示器。 (装配时完全拧
紧螺钉) 。
7. 用4个螺钉将 Tower lamp安装在上表面左侧,并将 Tower Lamp 连接在设备内
左侧的连接器上。
8. 水平状态下在前后面上端盖上设置键盘支架，然后设置键盘，鼠标和示教框。
Fixing Nut
