Feeder Base & ANC

7-15

7.2.5. ANC Shutter Speed

 Speed Controller 异常 (ANC 误启动)

7.2.5.1. ANC shutter Speed 调节次序

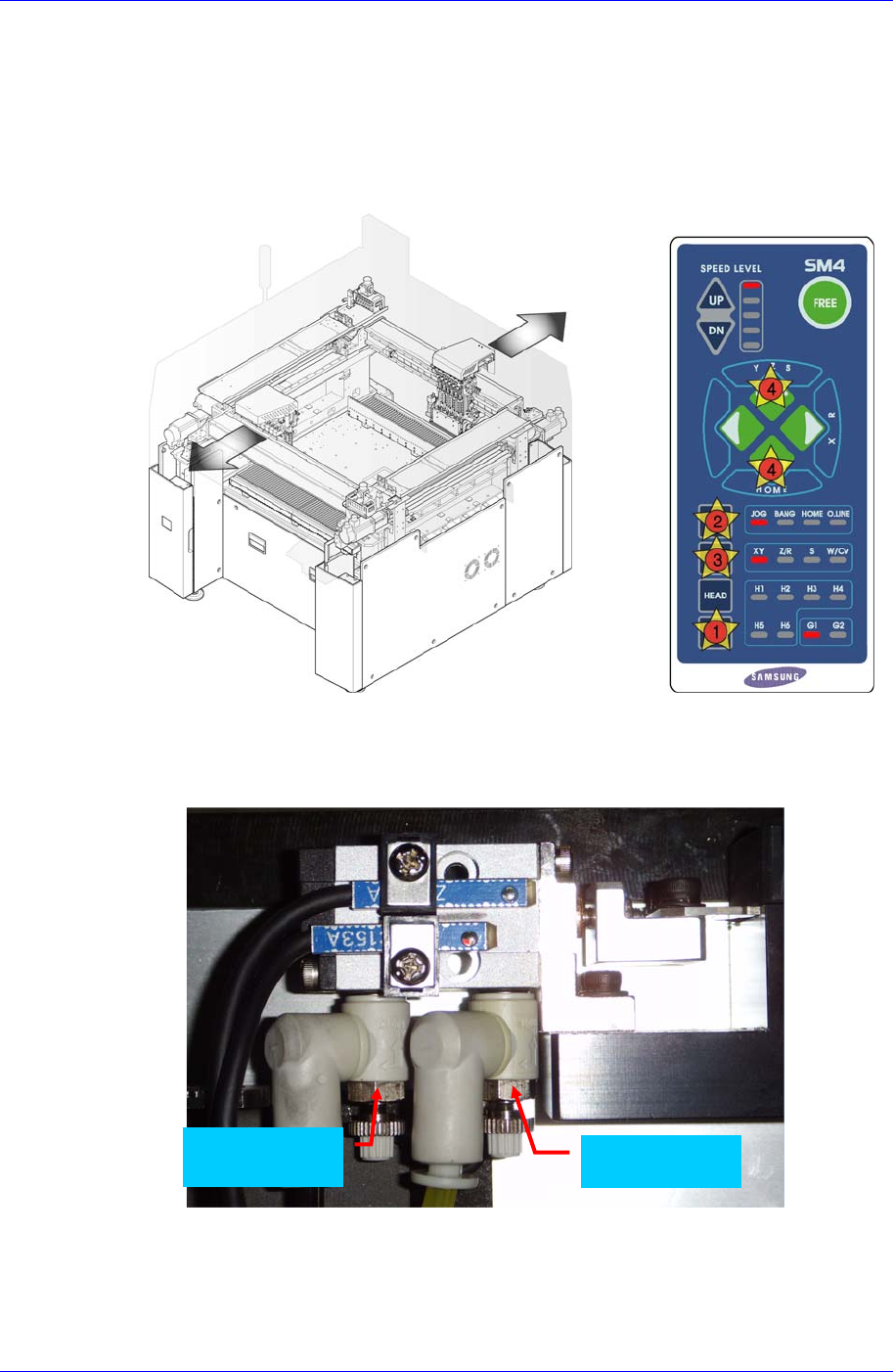

1. 操作示教框把Head Assembly最大限度地往两边移动。

2. 按设备前面的<EMG>按钮，切断电动机电源。

3. 为调整Shutter的Close及Open Speed，在Shutter工作状态下调整Speed Controller.

 向顺时针方向转动Speed Controlle为减速，逆时针方向转动为提速。

4. 请确认ANC是否正常工作。

Speed Controlle

for Close

Speed Controlle

for Open

Samsung Component Placer SM411 Service Manual

7-16

7.2.6. ANC Close/Open Sensor

 Sensor 异常 (ANC 误启动)

7.2.6.1. 必要工具

 十字(+)螺丝刀, 一字(-)螺丝刀

7.2.6.2. ANC close/open sensor 组装位置设置

1. 操作示教框把Head Assembly最大限度地往两边移动。

2. 按设备前面的 <EMG>按钮，切断电动机电源。

3. Shutter的Close状态下边移动 Close感知传感器，确认传感器的亮灯状态来确认

感知范围。(下端传感器)

 从Close 感知传感器的感知范围内的右侧末端向左移动1 mm进行组装。

Sensor Controlle

for Close

Sensor Controlle

for Open

Feeder Base & ANC

7-17

4. Shutter的Open状态下，移动Open感知传感器确认传感器良等状态来确认感知范

围。(上端传感器)

 从Open 感知传感器的感知范围内的左侧末端向右移动1mm 进行组装。

5. 作业完成后 ANC 测试时, ANC快门的Open及Close反复执行50次以上，确认N

ozzle顶面有无刮痕。

6. 如果持续发生问题时, 请替换ANC Close/Open Sensor。
