Samsung Component Placer SM41 1 Service Manual 2-8 图 2-2. 显示器和 signal tower 的设置 9. Air Main Inlet 方向连接气压。此时，请确认设备安装工厂内 Air Main 连接部是 否安装 Air Filter 。 旋转调整器的把手，调节气压到 0.45~0.55Mpa. （设备最大 耗气量 300 N ℓ /min. 此时，输入空压胶皮管的直径建 …
设备安装操作步骤
2-7
注 意
设备在未保持水平时机器精密度会受到影响。一定要保证设备
水平放置 并检查设备 Foot 被锁紧。
锁定螺母和Foot螺丝上不可沾有Grease。如果涂抹了请清洗
Grease,否则运行设备时,会发生螺母的松动导致设备损伤。
6. 设置显示器支架，再组装设备上面的连接器，设置2台显示器。 (装配时完全拧
紧螺钉) 。
7. 用4个螺钉将 Tower lamp安装在上表面左侧,并将 Tower Lamp 连接在设备内
左侧的连接器上。
8. 水平状态下在前后面上端盖上设置键盘支架，然后设置键盘，鼠标和示教框。
Fixing Nut
Samsung Component Placer SM411 Service Manual
2-8

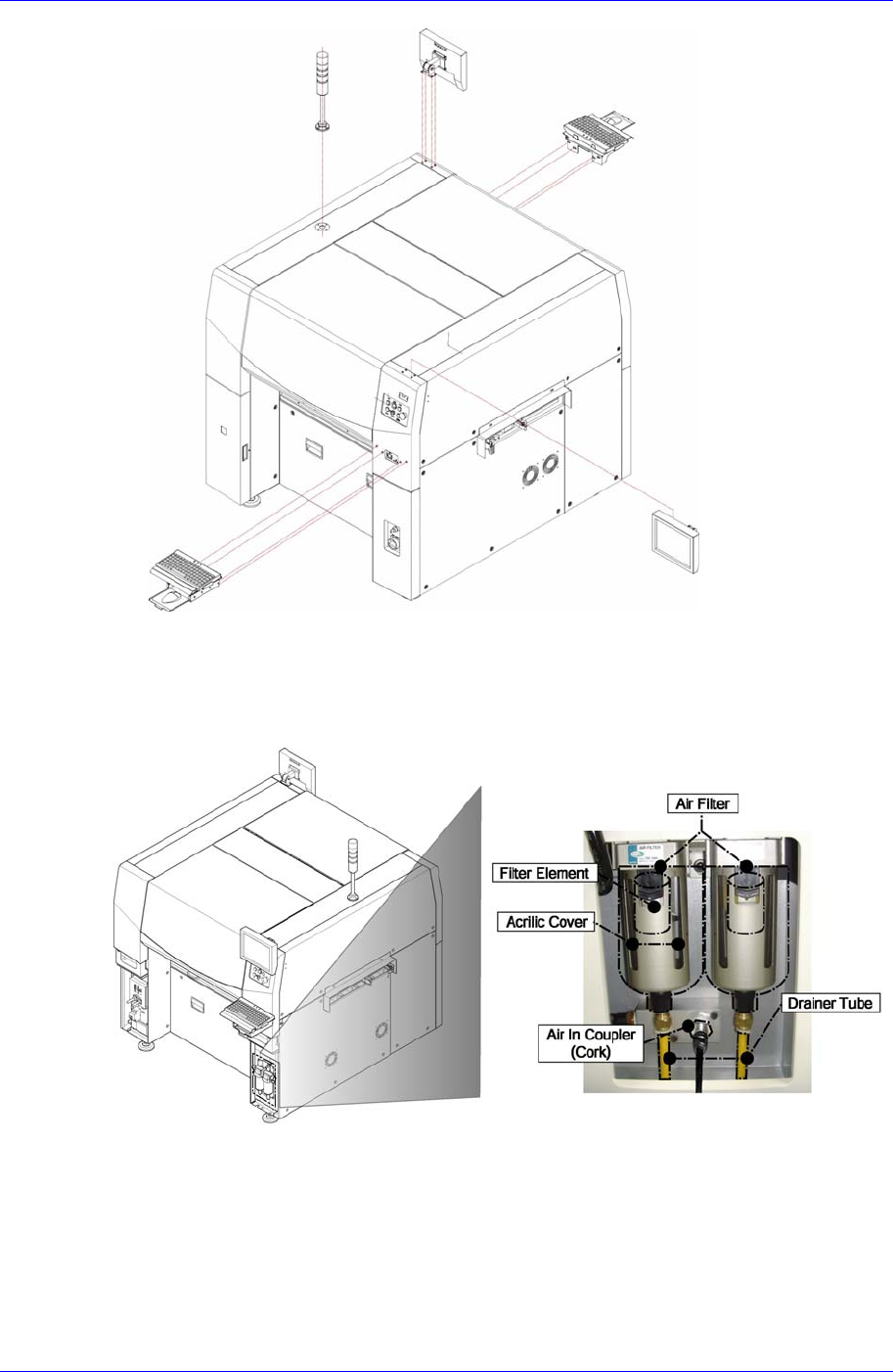

图
2-2.
显示器和
signal tower
的设置

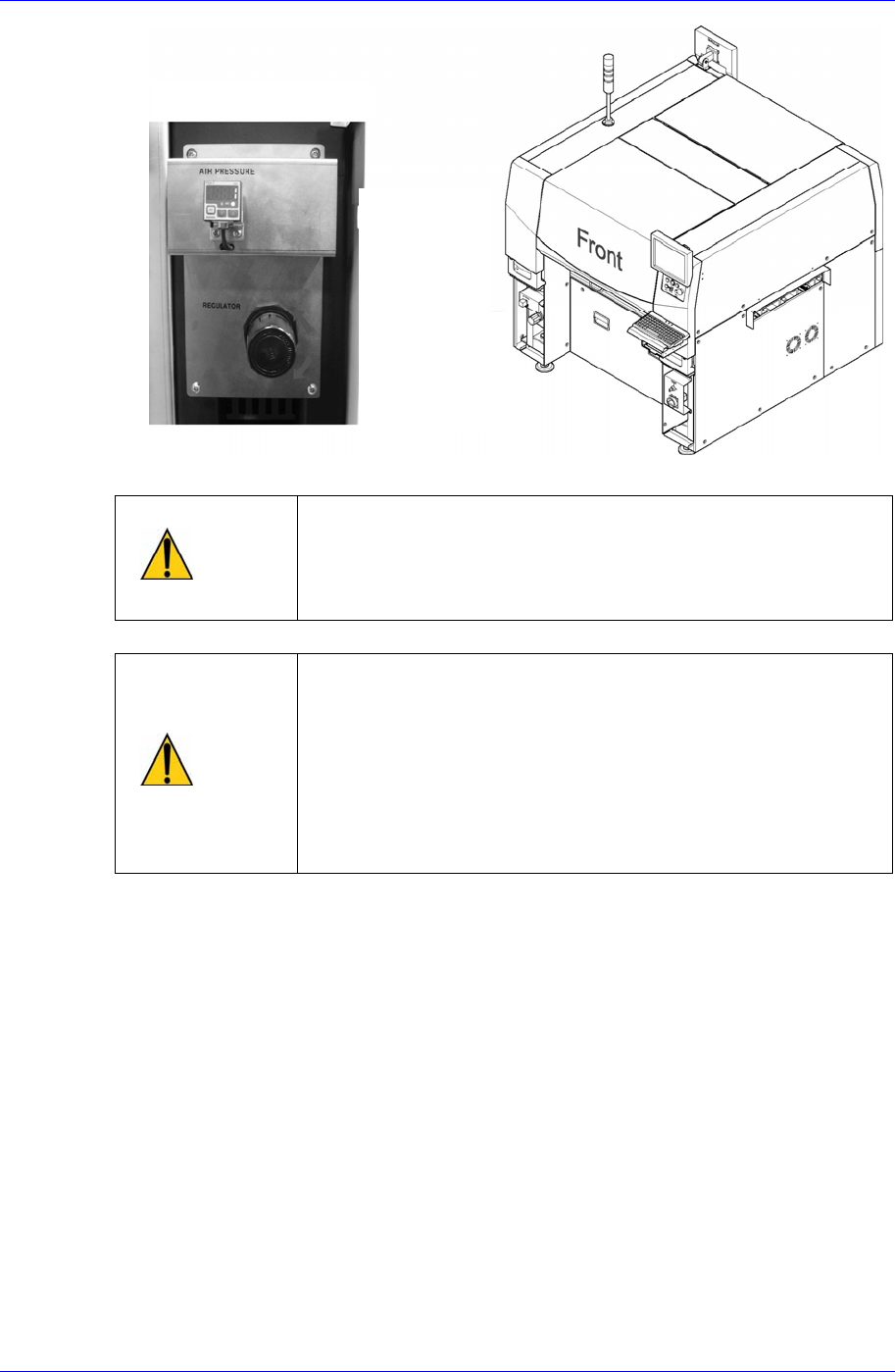

9. Air Main Inlet方向连接气压。此时，请确认设备安装工厂内Air Main连接部是
否安装Air Filter。
旋转调整器的把手，调节气压到 0.45~0.55Mpa.（设备最大耗气量300 Nℓ/min.
此时，输入空压胶皮管的直径建议使用外径16mm以上）。
设备安装操作步骤
2-9
注 意
如果空压超过0.45~0.55 Mpa的范围时, 部件的吸贴装及喂料
器的动作发生问题，请务必在作业前进行确认。
必须使用符合设备空压消耗量的压缩机。否则，因设备内气
压不足影响贴装质量
注 意
由于压缩机过于陈旧引起配管漏油可能导致各台设备的致命
出错。一旦配管作业完毕外界杂质如chips及burs会留在内部
，因此建议在配管末端包一块洁净的布冲洗配，如果布仍保
持清洁而且没有污染的迹象，几次冲洗后就可以将气管连接
到设备。检查干燥器（防止湿气凝缩在管内）是否已安装。
为防止配管内油流入及结露现象，请确认是否设置好Oil
Filter, Air Dryer。
0.45~0.55Mpa 范围内
压力减小
逆时针方向
压力增加
顺时针方向
