Samsung Component Placer SM41 1 Service Manual 10-20 3. 用 (+) 螺丝刀拧开下图中设备右侧 面盖的 4 个螺丝后拆卸盖。 4. 请分离连接在 Noise Filter 的电缆。 5. 分离不良 Noise Filter ，替换成新品。 6. 请参照所需部件目录和本体组装 步骤进行组装。 자재번 호 품명 규격 수량 단위 J29 011 001 A NOIS E FILT ER …
Electric Device
10-19
10.4.2. Noise Filter
设备发生严重漏电时
在超负载的机器自身因转换等原因频繁发生Noise时，即电压或电流波形不明
显、失真时
10.4.2.1. 必要工具
十字 十字形(+)螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench
10.4.2.2. Noise filter 替换次序
1. 请正常关闭PC后，关闭设备前面的Main Switch。
2. 请务必关闭设备后面的MCB完全切断电源。
Main Switch 关闭方
向(逆时针方向)
OFF
主电源切断器
(Main Circuit Breaker)
Samsung Component Placer SM411 Service Manual
10-20

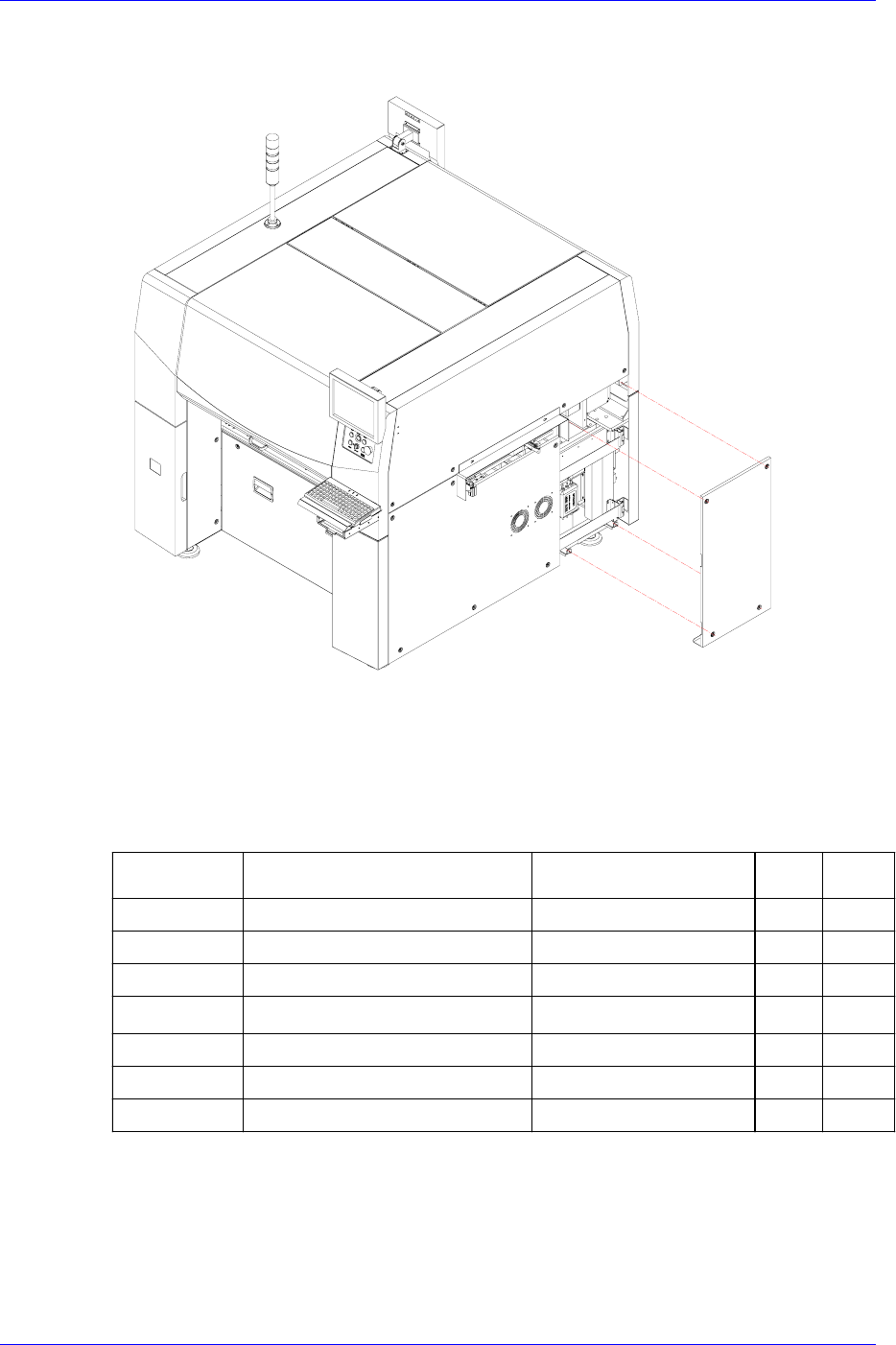

3. 用(+)螺丝刀拧开下图中设备右侧面盖的4个螺丝后拆卸盖。
4. 请分离连接在Noise Filter的电缆。
5. 分离不良Noise Filter，替换成新品。
6. 请参照所需部件目录和本体组装步骤进行组装。
자재번호 품명 규격 수량 단위
J29011001A
NOISE FILTER UF20TBH 1 PC
J29011002A
NOISE FILTER PC UF55BS 1 PC
J6012501038
TRUSS SCREW M5*10 4 PC
J6012400850
TRUSS SCREW M4*8 2 PC
210-05
REAR POWER PANEL 본 체조립
J6012501038
TRUSS SCREW M5*10 4 PC
■소요부품LIST
Required Materials
PART NO. PART NAME TYPE
Q’TY
REMARK
Electric Device
10-21
NOISE FILTER 본체조립
NOISEFILTER위치
① NOISE FILTER 체결
J29011001A : UF20TBH - SCREW M5*10 4개소 체결
J29011002A : UF55BS - SCREW M4*8 2개소 체결
NF1
UF20TBH
NF2
UF55BS
M4*8
7. 组装时为拆卸的倒序。
N
oise Filte
r
N
OISE FILTER 位置
Noise Filter 进行组装
Screw (M5-4个)
Screw (M4-2个)
N
OISE FILTER
本体
组
装
