Samsung Component Placer SM41 1 Service Manual 10-22 10.4.3. 前面及后面 OP Panel 配线 前面 OP 板 CONNECTOR 组装 后面 OP 板 CONNECTOR 组装 J908 31048A F/R OP PANE L ASSY Red Green White White Y ellow
Electric Device
10-21
NOISE FILTER 본체조립
NOISEFILTER위치
① NOISE FILTER 체결
J29011001A : UF20TBH - SCREW M5*10 4개소 체결
J29011002A : UF55BS - SCREW M4*8 2개소 체결
NF1
UF20TBH
NF2
UF55BS
M4*8
7. 组装时为拆卸的倒序。
N
oise Filte
r
N

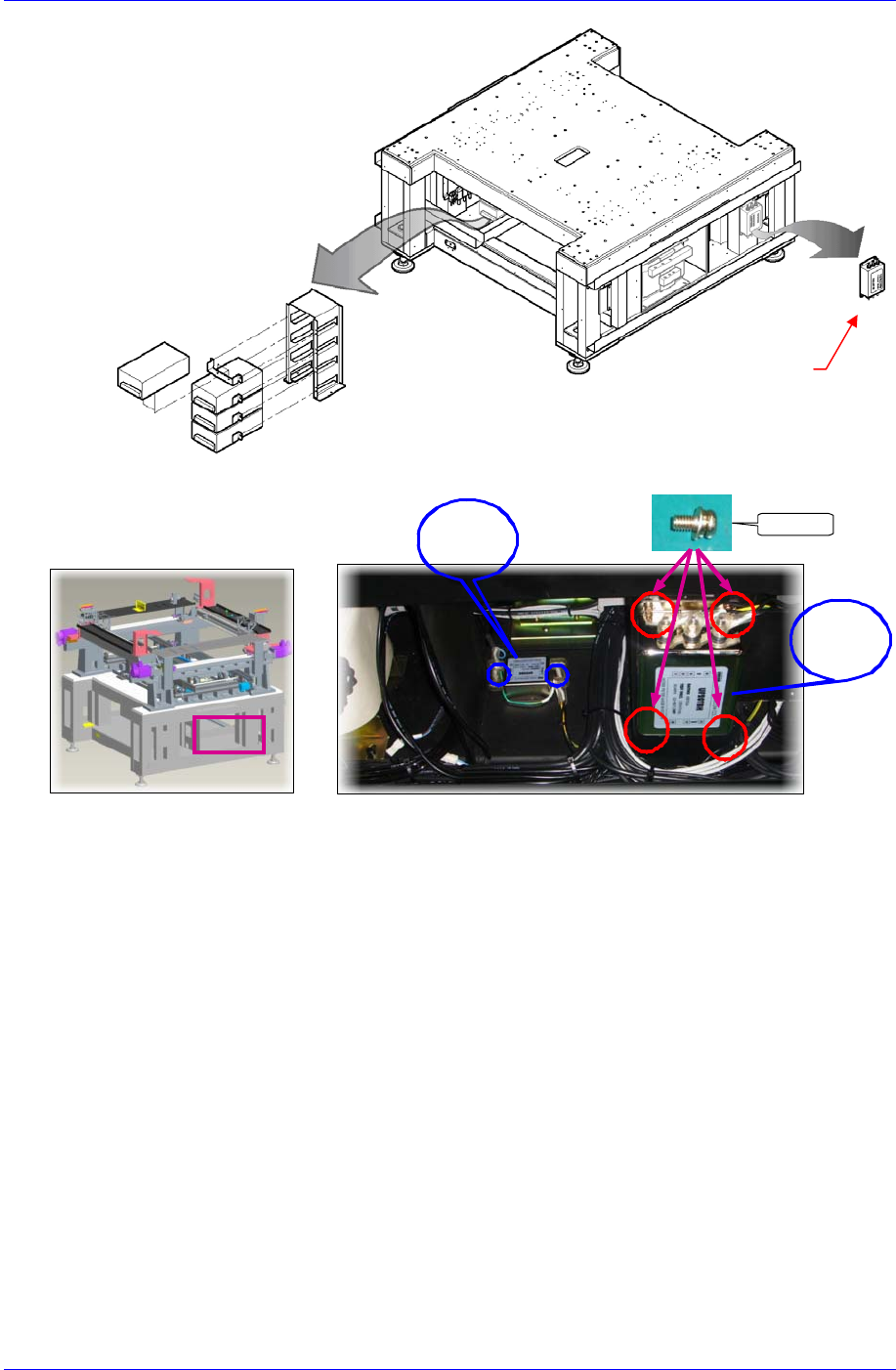

OISE FILTER 位置
Noise Filter 进行组装
Screw (M5-4个)
Screw (M4-2个)
N
OISE FILTER
本体
组
装
Samsung Component Placer SM411 Service Manual
10-22
10.4.3. 前面及后面 OP Panel 配线
前面 OP 板 CONNECTOR 组装
后面 OP 板 CONNECTOR 组装
J90831048A F/R OP PANEL ASSY
Red
Green
White
White
Yellow
Electric Device
10-23
10.4.4. Transformer 输入电源切换部变更
1. 正常关闭PC后关闭设备前面的Main Switch。
2. 请务必关闭设备后面的MCB完全切断电源。
OFF
主电源切断器
(Main Circuit Breaker)
Main Switch 关闭方
向(逆时针方向)
