Electric Device 10-23 10.4.4. T ransformer 输入电源切换部变更 1. 正常关闭 PC 后关闭设备前面的 Main Switch 。 2. 请务必关闭设备后面的 MCB 完全 切断电源。 OFF 主电源切断器 (Main Circuit Br eaker) Main Switch 关闭方 向 ( 逆时针方向 )
Samsung Component Placer SM411 Service Manual
10-22

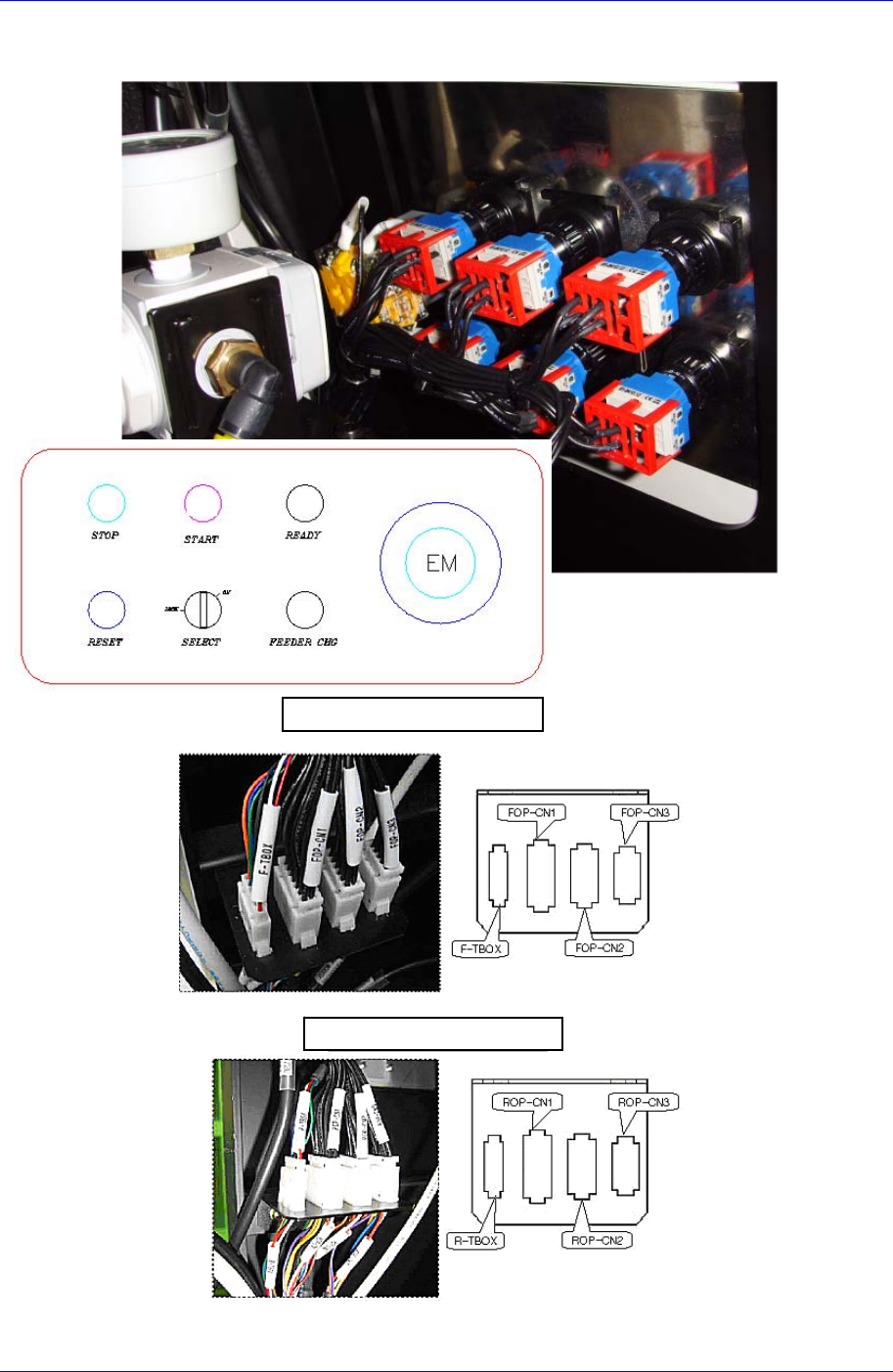

10.4.3. 前面及后面 OP Panel 配线
前面 OP 板 CONNECTOR 组装
后面 OP 板 CONNECTOR 组装
J90831048A F/R OP PANEL ASSY
Red
Green
White
White
Yellow
Electric Device
10-23
10.4.4. Transformer 输入电源切换部变更
1. 正常关闭PC后关闭设备前面的Main Switch。
2. 请务必关闭设备后面的MCB完全切断电源。
OFF
主电源切断器
(Main Circuit Breaker)
Main Switch 关闭方
向(逆时针方向)
Samsung Component Placer SM411 Service Manual
10-24
3. 用(+)螺丝刀拧开下图中设备右侧面盖的6个螺丝后拆卸盖。
4. 参照下图变更输入电源。
Cover的螺丝位置
