PC 11 - 3 11.2.2. Nexteye Im age Graber (SAMC62) 设置 11.2.2.1. 硬件安装 1 2 3 4 ○ 1 3 列 44pin Female D-Sub 连接器 ○ 2 3 列 15pin Male D-Sub 连接器 ○ 3 摄像机控制逻辑 EEPROM ○ 4 bord 初始化 EEPROM SAMC62 贴装到 PBPI-6SA Backplane 的指定插槽 从保护用信封…
Samsung Component Placer SM411 Service Manual
11-2
4-layer PCB with ground/power plans
High quality Molex connectors
LED power indicators : +5V, -5V, +12V, -12V and +3.3V
20 pin ATX connector, standard AT connector, 5-pin terminal block
Size : 264.2 × 221.6 mm
PC
11-3
11.2.2. Nexteye Image Graber (SAMC62) 设置

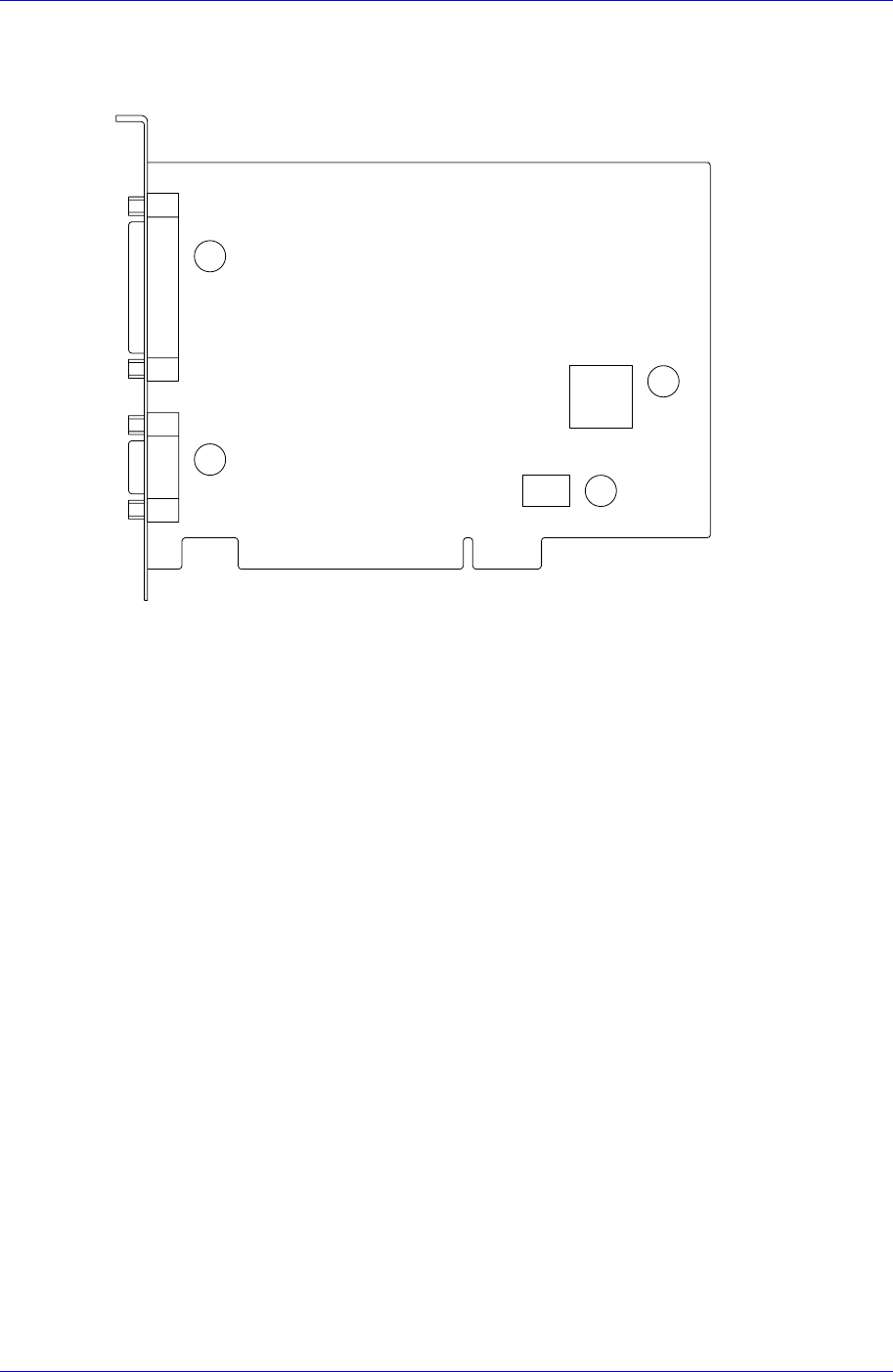

11.2.2.1. 硬件安装
1
2
3
4
○1 3列 44pin Female D-Sub连接器
○2 3列 15pin Male D-Sub连接器
○3 摄像机控制逻辑EEPROM
○4 bord初始化 EEPROM
SAMC62贴装到PBPI-6SA Backplane的指定插槽
从保护用信封拿出bord
此时, 为防止受到静电影响，用手抓住边缘，镀金的连接器部位注意碰手
PC的空PCI slot上贴装bord
拧紧螺丝，把bord固定到电脑
连接预备的摄像机电缆和bord
11.2.2.2. 硬件安装
SAMC62支持Plug & Play。因此把SAMC62贴装到PC后启动PC则Windows自动
识别SAMC62显示如下窗口开始安装。
选择<目录或特定位置中安装(高级)>选项按钮后点击 <下一步>按钮，进行下一
步。
Samsung Component Placer SM411 Service Manual
11-4
显示如下窗口，则插入同寄的安装CD，选择 <移动媒体搜索(软盘, CD-RO
M,…)>校验框后再点击 <下一步>按钮，进行下一步。
显示SAMC62安装对话框。
显示光盘插入窗，则点击 <确认>按钮，然后点击 <搜索>按钮，指定 CD-RO
