Samsung Component Placer SM411 Service Manual
2-16
额定输入电压: AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V /
415±28V, 50/60 Hz
耗电量: : 5.0 KVA
接地: 以第3种接地为基准， 地线和设备的Mega Test值应小于 100 Ω。
AV R : AV R 设定是基本选项，建议用量margin 大于 20%。
注 意
如果从3相电提取单相电，可能产生Trip现象导致相歪曲而使
机器受到损伤，为避免发生这种情况，建议使用少于全部额
定功率（Kw）40%的单相电。(例:Tray feeder使用时)
7. 必须利用主电源连接器下端的FG端子连接周边的设备。
2.1.5. Motor I/O 确认
2.1.5.1. 作业顺序
1. 在打开Main Switch前，再次检查确定设备内部或传送装置(Conveyor)上是否有
) 参照
FG端子上需要连接Tray
Feede等周边器械
设备安装操作步骤
2-17
任何障碍。
2. 如果设备周边是干净的，打开Main Switch。 连接设备电源 此时请确认前、
后面紧急开关是否已撤销，并确认前、后门是否已关闭。
注 意
如果在打开Main Switch前不对电源及设备内部进行确认，有可
能造成设备损伤及人员受伤。在打开Main Switch前一定要对设
备内部及周边进行确认。

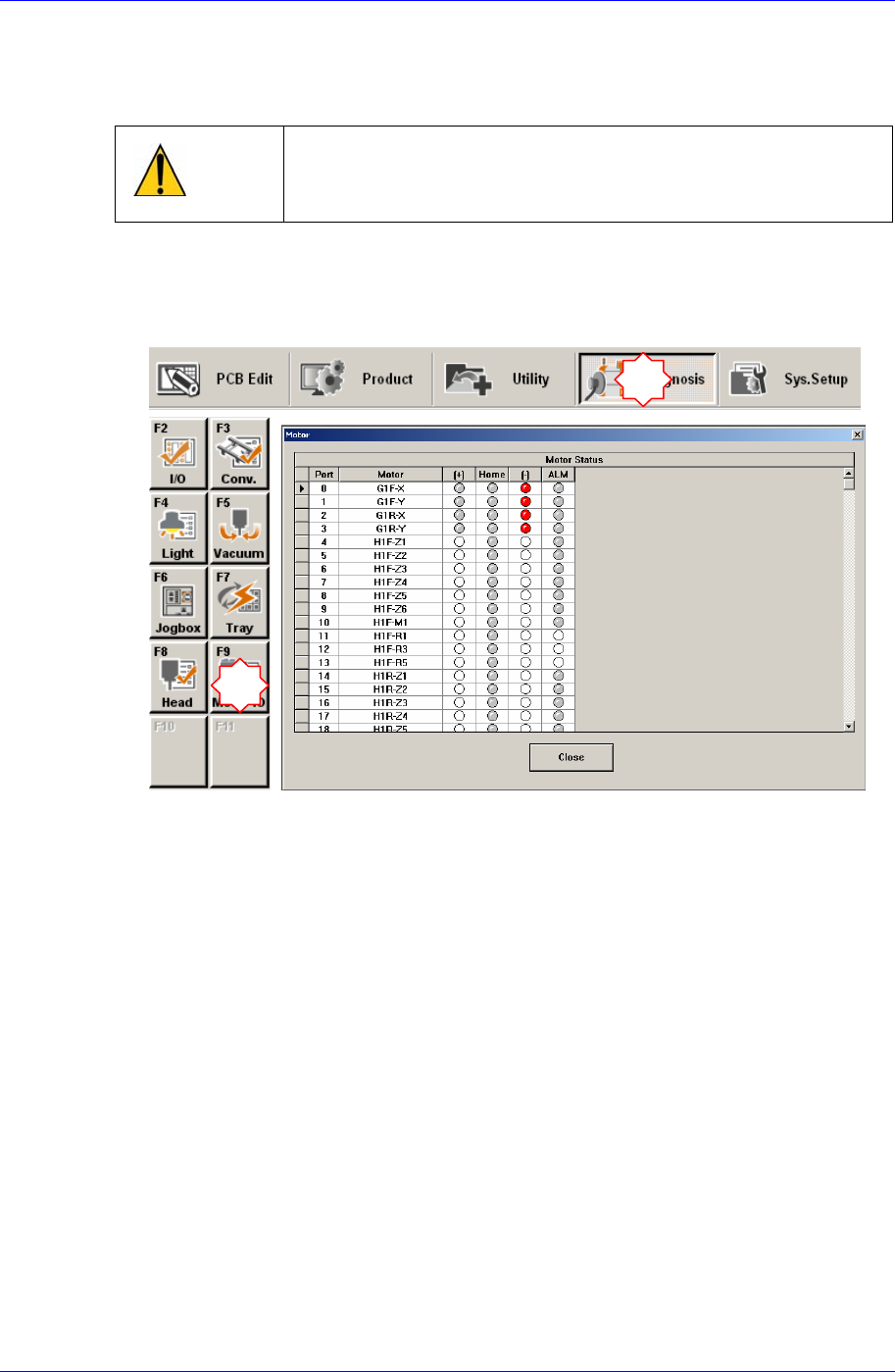

3. 全体程序完成 不按Front OP Panel上的<Ready>按钮的状态下, 要确认Motor的
I/O。 手动传感器对各Motor确认+/- Limit Sensor及Home Sensor是否正常工
作。 此时, XY轴必须容易手动移动。
1
2
Samsung Component Placer SM411 Service Manual
2-18

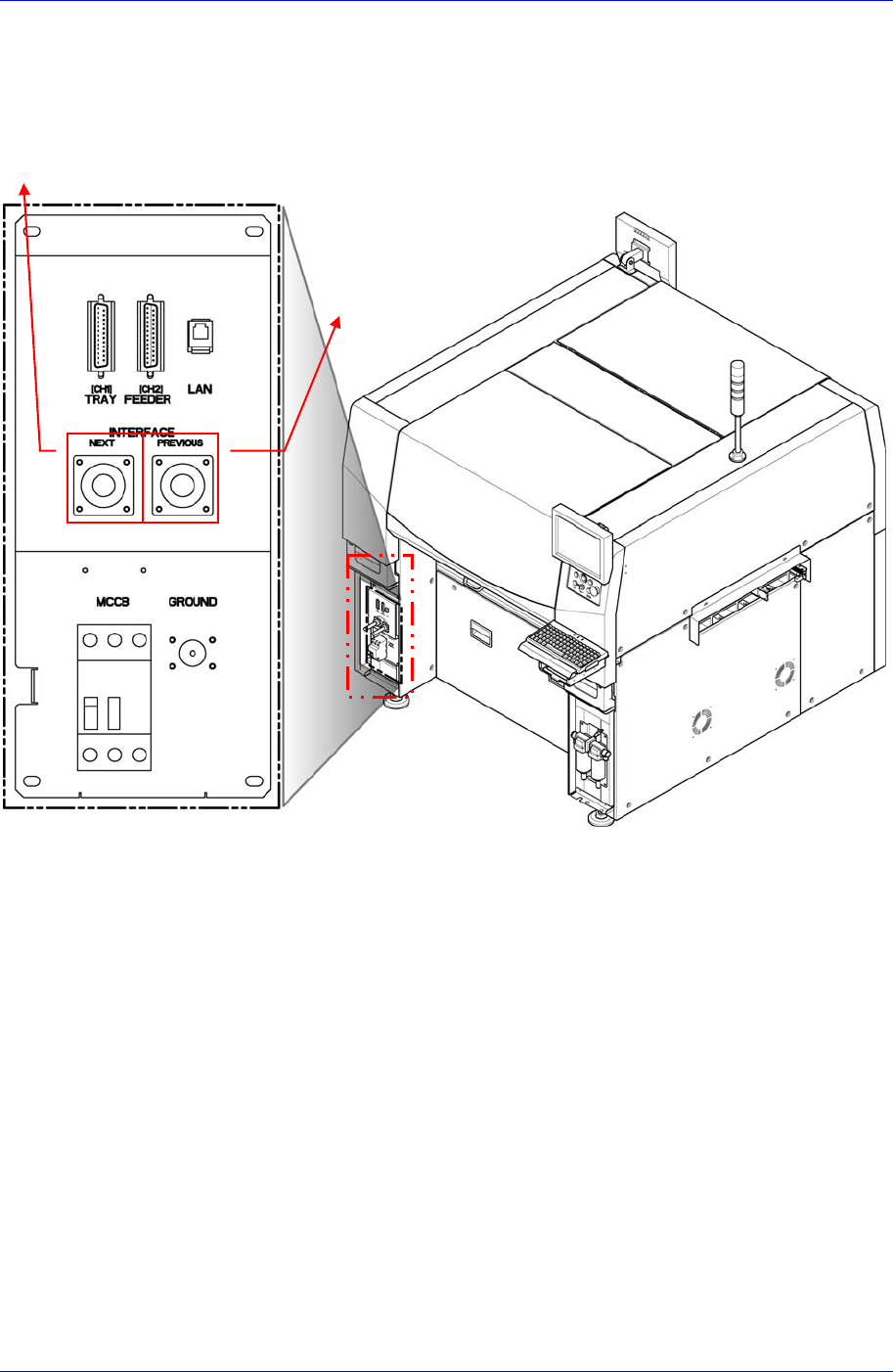

2.1.6. 设置设备间的通信 Interface
1. 参照以下事项检查前一步和后一步过程的设备间的通信界面(interface)
START 输入信号 (Cable No.:①〔+),②〔-))
输入信号是从下一步过程设备输出的，大部分信号端子测量出的电压大致为20
～22V。
READY 输出信号 (Cable No.:③ , ④ )
输出信号是从全部过程设备输出的，一般来说大部分当信号从端子输出时测量
出的电阻为0
Ω
，如果没有输出信号电阻为
Ω
∞。
和以前装备的
电缆连接
和下一个装备
的电缆连接
