Samsung Component Placer SM41 1 Service Manual 2-20 à 选择 SYS.SETUP 菜单，再选择 Conveyor 子菜单。 à 在 Inline Protocol 领域的 In(Before) 和 Out(After) 组 合框选择 Stand Alone, SSA T ype(2 接点 ) ， SMEMA 中的一个。 - Stand Alone : 未作出设备间连接，手动作业时 设置…
设备安装操作步骤
2-19
IN
OUT
①
②
③
④
①
②
③
④
출력단
입력단
DC24V〔+〕
①
②
③
④
DC 0V〔-〕
图
2-3

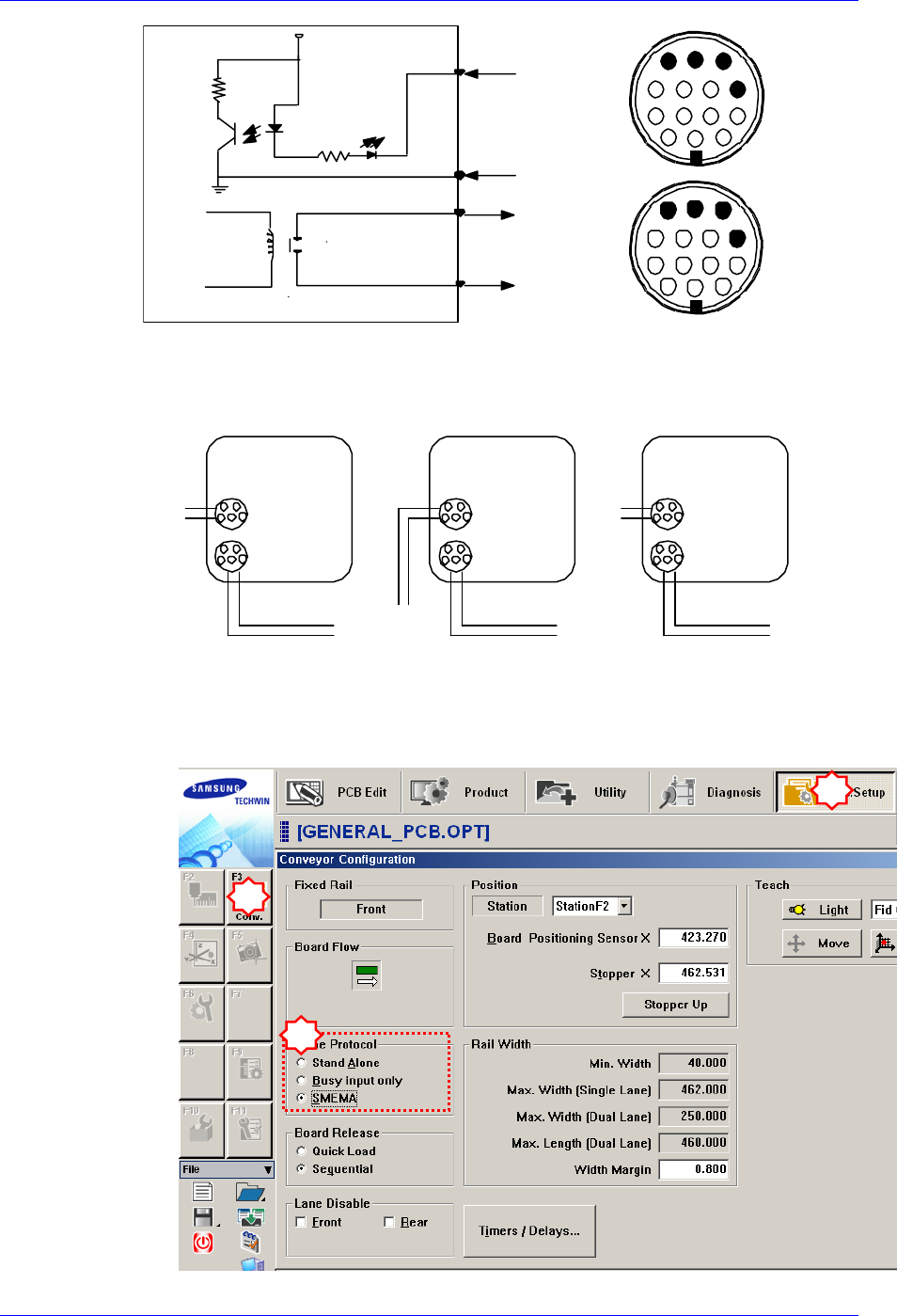

前后过程设备间的
Interface
邻接设备的 I/F Connector Cable参照下图进行连接。
Unit#1 Unit#2 Unit#3
▶▶
PREVIOUS (IN)
NEXT (OUT)
20~22V
①②
20~22V
①②
20~22V
①②
0~
∞
Ω
③④
PREVIOUS (IN)
NEXT (OUT)
PREVIOUS (IN)
NEXT (OUT)
0~
∞
Ω
③④
0~
∞
Ω
③④
对于规格不符合SMEMA代码如SIMENS, SANYO 和 TDK (RX-11), 以及
无双接点INTERFACE的设备应作特殊检查。
jj需要决定设备的Interface Type。（根据用户环境请选择2接点方式或SME
MA方式）
1
2
3
1号机 2号机 3号机
输入端
输出端
Samsung Component Placer SM411 Service Manual
2-20
à 选择SYS.SETUP菜单，再选择Conveyor子菜单。
à 在Inline Protocol领域的In(Before)和Out(After)组合框选择Stand Alone,
SSA Type(2接点)，SMEMA中的一个。
- Stand Alone : 未作出设备间连接，手动作业时设置
- SSA Type : 后续设备只需连接接点，PCB流动的形态
- SMEMA: 之前设备给准备信号(24V)，后续设备连接接点的状态
à 请使用MMI的Bypass功能确认连接的设备间界面是否正常工作。此时，
最少使用3张以上PCB执行测试。

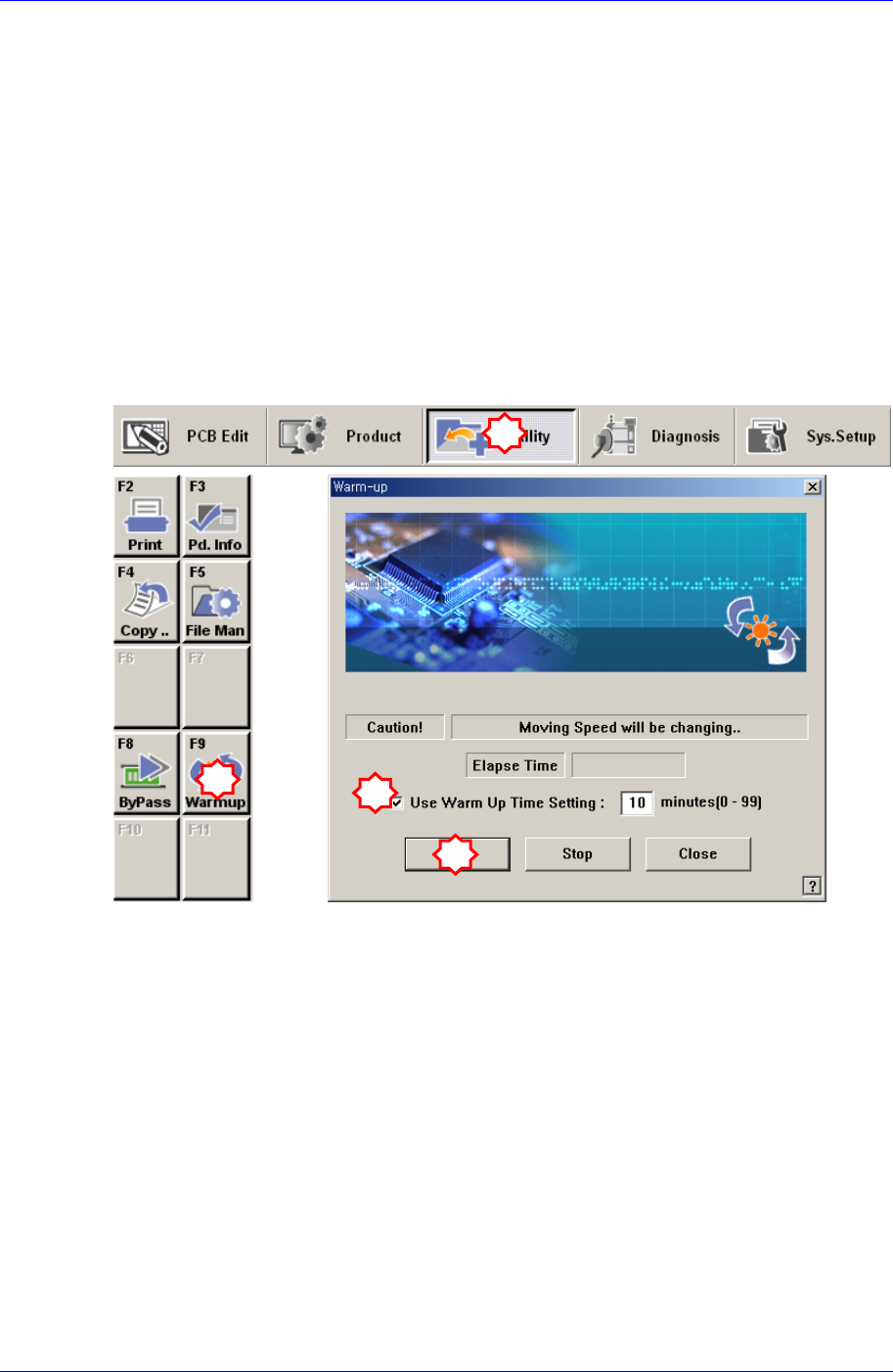

2.1.7. Warming Up
正常完成设备安装后，需要执行30分钟Warming Up。
请确认运行中是否发生噪音及运行状态。
2.2. Calibration 及最后检查
1. 要执行设备的校正。详细的方法参考“第 3 章. Calibration”执行校正。
2. 为确认输送机传感器的正常工作与否，请通过输送机入口投入Test机板后启动
输送机。
1
2
3
4
设备安装操作步骤
2-21

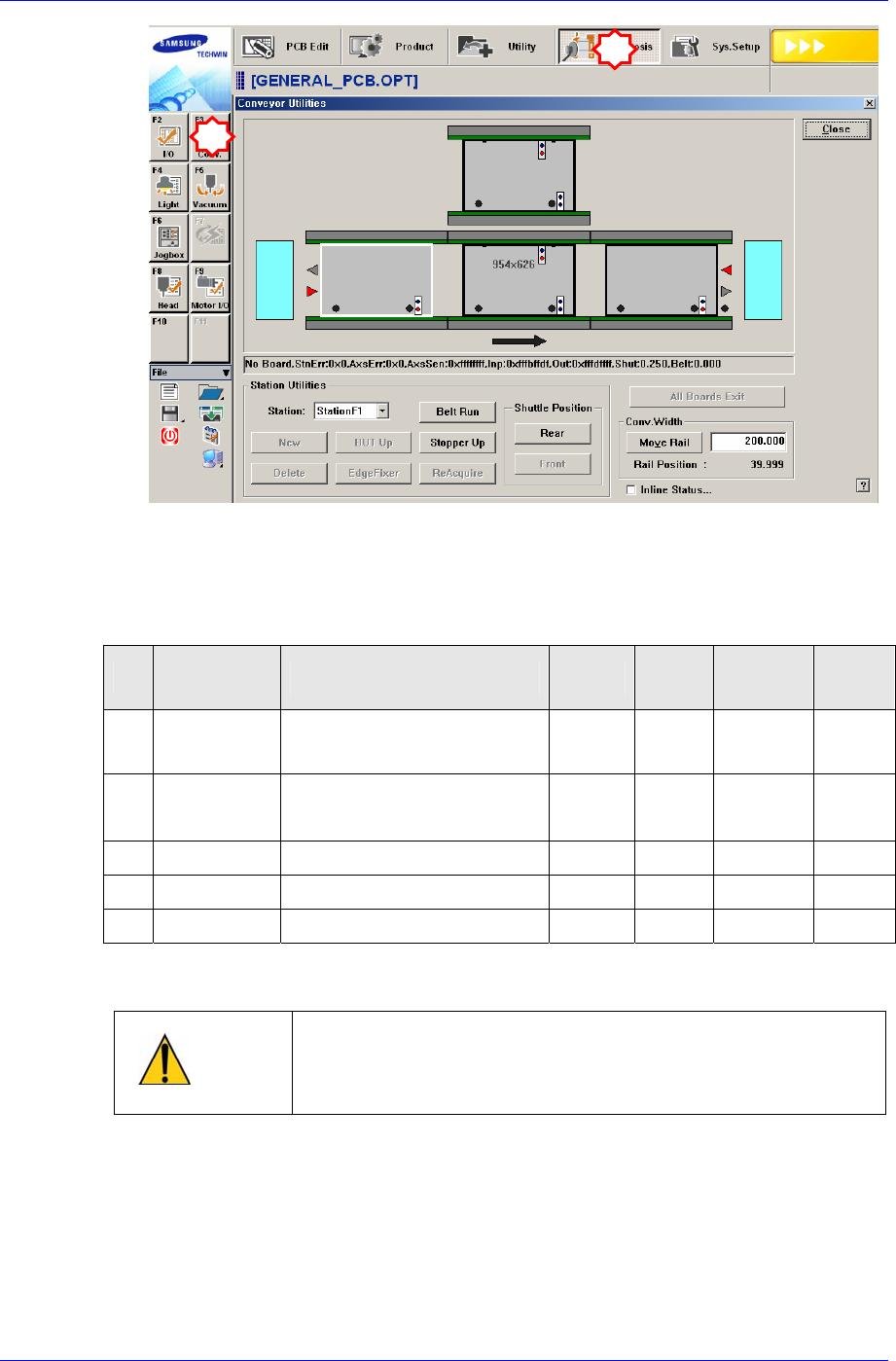

3. 在‘Conveyor Utilities’对话框投入PCB，确认各Station的基板检查传感器及其他
输入是否正常运行。
4. 参照教育用资料及说明书，对客户进行简略的设备安全及起动方法教育。
5. 对以下项目需要客户最终确认。
No
Check 项目 Check 详细项目 结果
安装
人员
安装日
期
接收
人
1
PCB Remove
PCB驱动状态
(Input Æ Output)
OK , NG
2
Power S/W
Power S/W工作状态
(Tower Lamp等)
OK , NG
3
Door Sensor Door Sensor 有无工作 OK , NG
4
异常噪音 不能有异常噪音 OK , NG
5
外观状态 外观上不能有划痕。 OK , NG
6. 如工作正常则按照生产次序启动设备。
注 意
如果要移动设备，首先要中止设备上的PC，关闭主电源，然
后按照逆向的安装步骤 将设备包装起来，设备移动完毕后重
新进行安装。
