Calibration
3-1
第 3 章. Calibration
本过程介绍安装设备、Warming-Up执行后必须执行的校正过程。
执行校正之前需要确认或先行的作业为如下。
I/O Test
确认及补正Mirror Offset
Nozzle Check及System Constant的Vacuum Check Option
Nozzle Check及System Constant的校正Tool Option:[80]号 “1” (default)
ANC Type确认
确认空压是否异常
1
2
3
4
Samsung Component Placer SM411 Service Manual
3-2
3.1. Mirror Offset 确认及补正
为清晰显示通过反射镜显示在fly camera的影像，应设置Swing Mirror Offset。
以下是Swing Mirror Offset设置过程。
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 在’Sys. Setup’菜单选择‘Calib.’ 下位菜单后，点击<1.Axis Home Calibration> 按
钮后, 请在‘System Axis Home & Limit Info.’对话框选择‘H1F-M1’。
1
2
3
5
4
Calibration
3-3

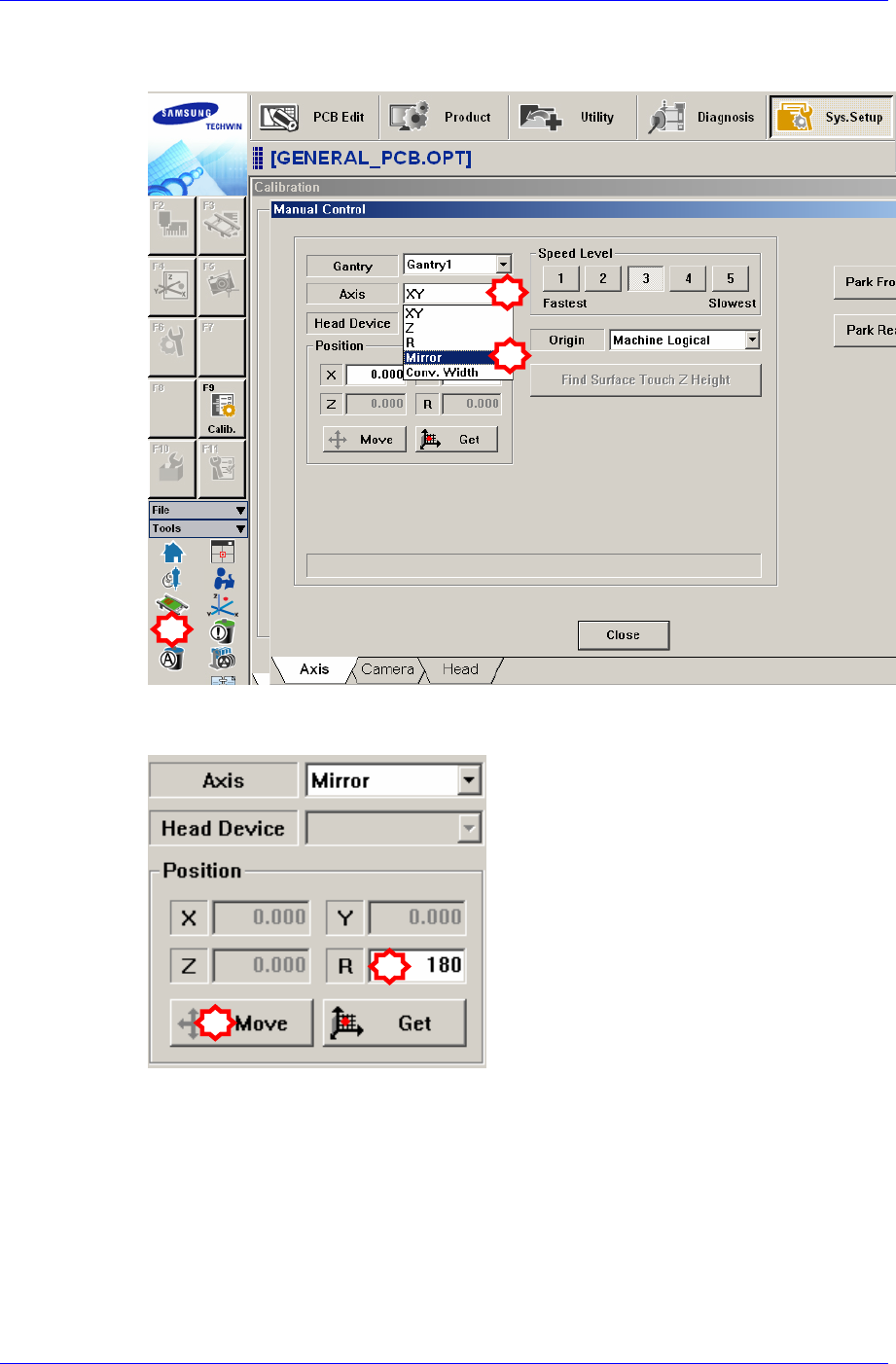

3. 在‘Tools’快捷菜单选择‘Manual Tool’，在‘Manual Control’对话框的<
Axis>组合框选择‘Mirror’。
4. 在‘Manual Control’对话框的<Position>领域选择<R>编辑框，输入‘180’
以后点击<Move>按钮。
5. 下图3点不一致时，如下图利用示教框使Idler wheel, CAM driving axis, Mark
3点处于同一直线。此时的位置称为“180
