Calibration 3-5 10. 完成后，点 击 <Update> 按钮反映变更值。 11. 然后若显示 是否执行设备初始化 (Homing) 对话框，请选择“ 否 (N) ”。 12. 利用示教框 执行设备初始化 (Homing) 。 1 2
Samsung Component Placer SM411 Service Manual
3-4

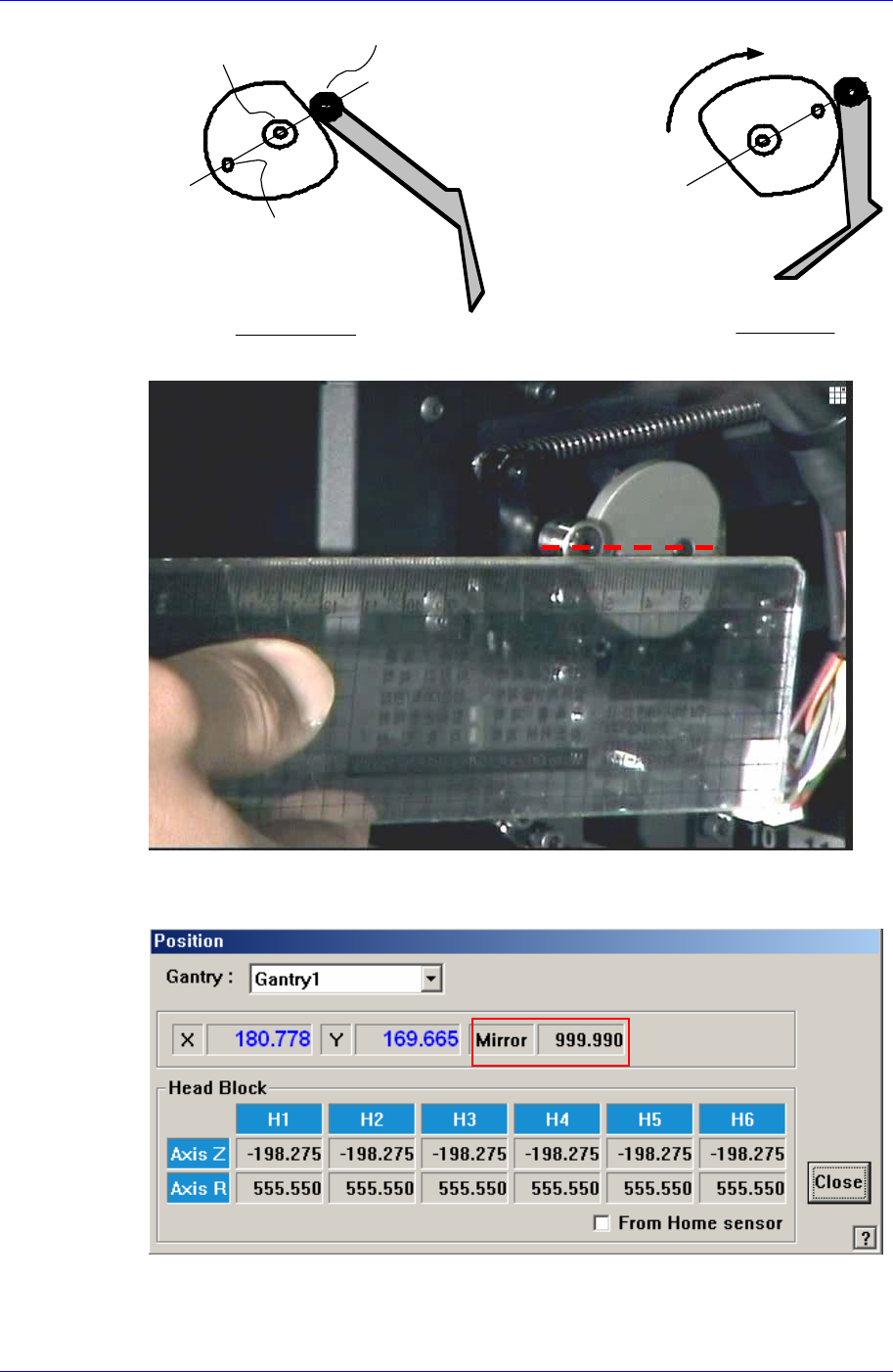

180˚Position
Home Position
Idler wheel
Driving axis
Mark
Swing Mirror
Cam
6. 使用一般尺子确认三个圆中心是否在同一直线上。
7. 肉眼确认时请注意安全。此时，当事者直接进行设备操作。
8. 请确认Current Position对话框标示的Mirror Data，测定及输入如下Offset值。

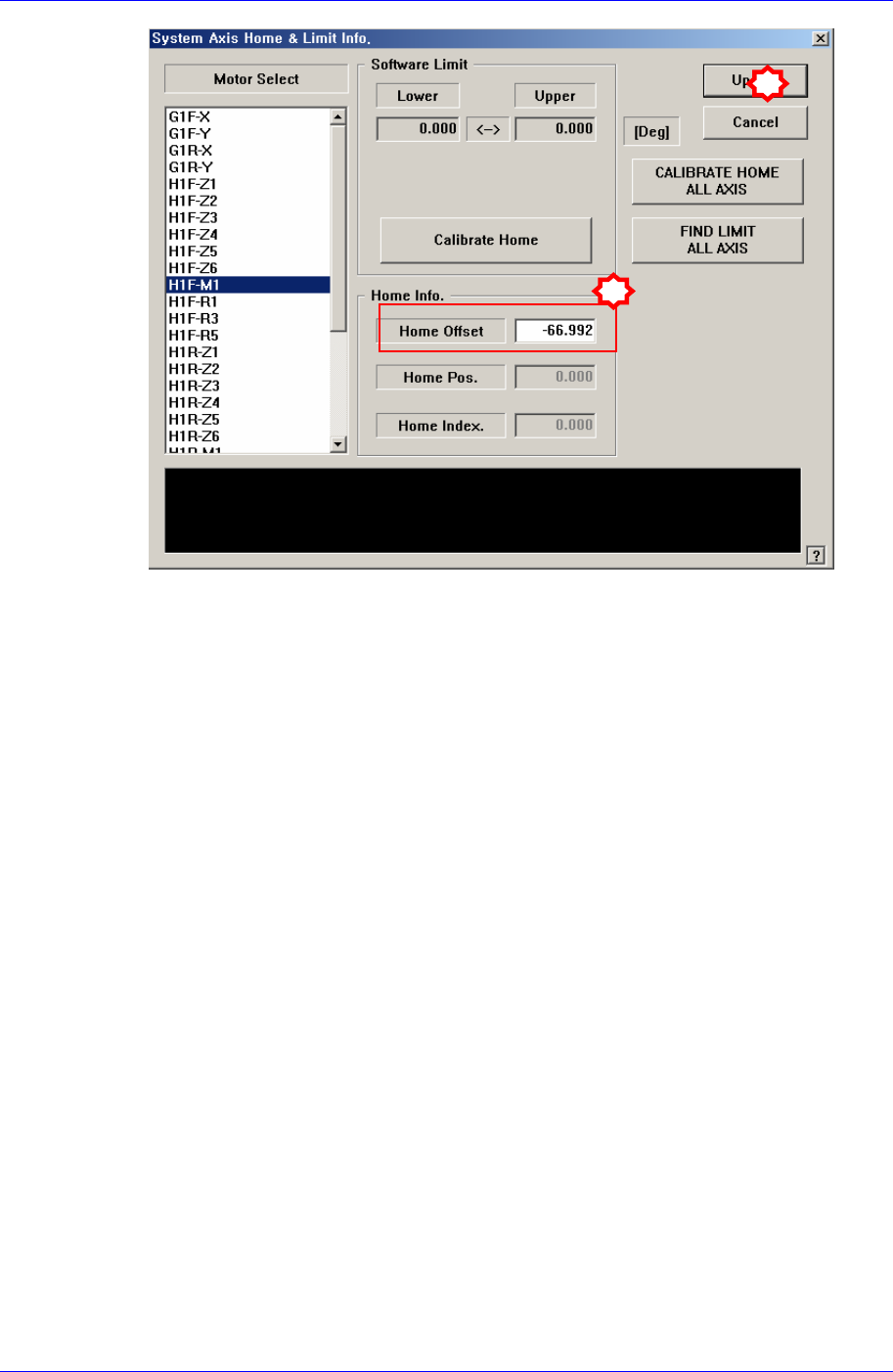

9. 上图‘Position’对话框中显示的Mirror值减去‘180’得值输入到‘System Axis Limit
Info.’对话框的<Home Offset>编辑框。
Calibration
3-5
10. 完成后，点击<Update>按钮反映变更值。
11. 然后若显示是否执行设备初始化(Homing)对话框，请选择“否(N)”。
12. 利用示教框执行设备初始化(Homing)。
1
2
Samsung Component Placer SM411 Service Manual
3-6

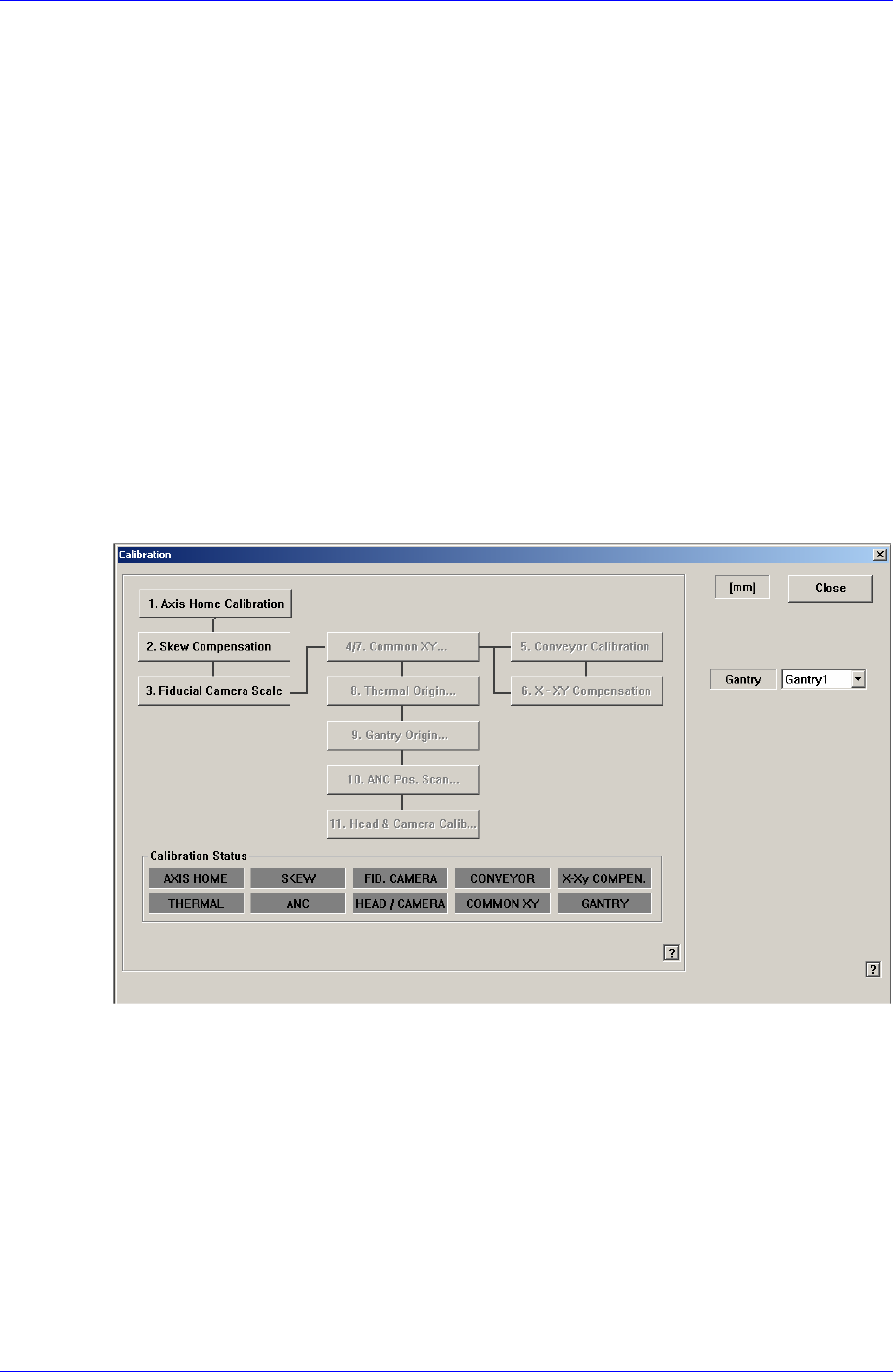

3.2. Calibration [F9]
用于执行与XY Gantry,Conveyor 及 Camera有关的校正。
执行校正的顺序和相应校正所需的校正 Tool为如下
Axis Home Calibration
Skew Compensation
Fiducail Camera Scale & Rotation Calibration - CN400 Nozzle, Calibration Tool
Common X-Y (1st)
Conveyor Calibration
X-XY Compensation – Calibration Bar
Common X-Y (2nd )
Thermal Mapping
Gantry Mapping
ANC Fiducial Mark Teaching
Head & Camera Calibration - CN040, CN400, LightFly Nozzle, Calibration Tool
3.2.1. Axis Home Calibration
<限度>命令设定各驱动轴的移动位置的限度值。
选择此按钮时显示如下的对话框。
