Calibration 3-7 图 3-1. “ System Axis Limit Info. ” 对话框  <Motor Select> 目录框选择将要设定限度的驱动轴。可选择的驱动轴如下。 G1F-X: 正面 Gantry 的 X 轴 G1F-Y : 正面 Gantry 的 Y 轴 G1R-X: 후면 Gantry 的 X 轴 G1R-Y : 후면 Gantry 的 Y 轴 H1F-Z1: 正面 Gantry …

Samsung Component Placer SM411 Service Manual

3-6

3.2. Calibration [F9]

用于执行与XY Gantry,Conveyor 及 Camera有关的校正。

执行校正的顺序和相应校正所需的校正 Tool为如下

 Axis Home Calibration

 Skew Compensation

 Fiducail Camera Scale & Rotation Calibration - CN400 Nozzle, Calibration Tool

 Common X-Y (1st)

 Conveyor Calibration

 X-XY Compensation – Calibration Bar

 Common X-Y (2nd )

 Thermal Mapping

 Gantry Mapping

 ANC Fiducial Mark Teaching

 Head & Camera Calibration - CN040, CN400, LightFly Nozzle, Calibration Tool

3.2.1. Axis Home Calibration

<限度>命令设定各驱动轴的移动位置的限度值。

选择此按钮时显示如下的对话框。

Calibration

3-7

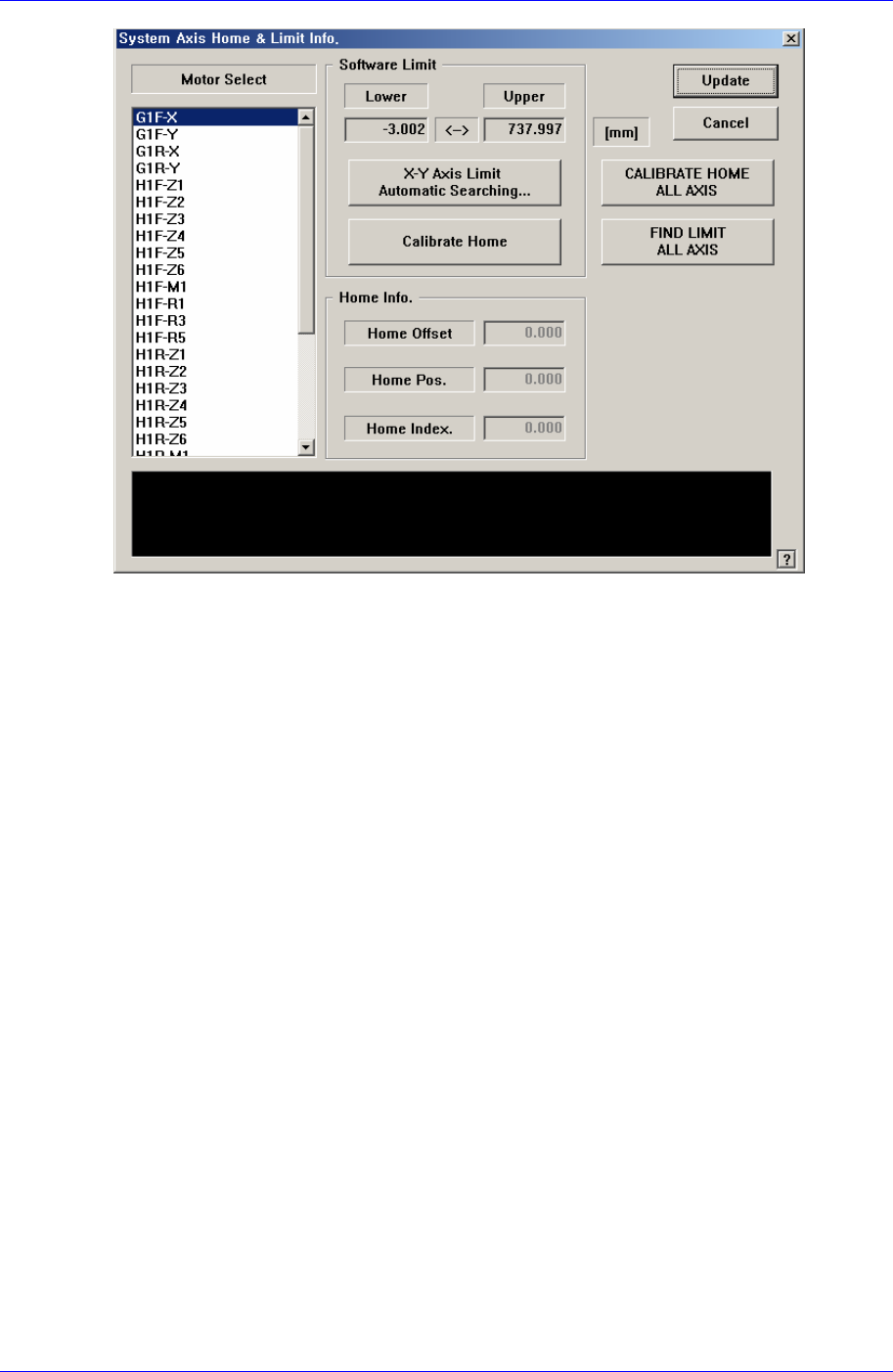

图

3-1. “System Axis Limit Info.”

对话框

 <Motor Select> 目录框

选择将要设定限度的驱动轴。可选择的驱动轴如下。

G1F-X: 正面 Gantry的 X轴

G1F-Y: 正面 Gantry的 Y轴

G1R-X: 후면 Gantry的 X轴

G1R-Y: 후면 Gantry的 Y轴

H1F-Z1: 正面 Gantry的 Head 1的 Z轴

H1F-Z2: 正面 Gantry的 Head 2的 Z轴

H1F-Z3: 正面 Gantry的 Head 3的 Z轴

H1F-Z4: 正面 Gantry的 Head 4的 Z轴

H1F-Z5: 正面 Gantry的 Head 5的 Z轴

H1F-Z6: 正面 Gantry的 Head 6的 Z轴

H1F-M1：正面Gantry的Mirror轴

H1F-R1: 正面 Gantry的 Theta

轴 (H1, H2)

H1F-R3: 正面 Gantry的 Theta 轴 (H3, H4)

H1F-R5: 正面 Gantry的 Theta 轴 (H5, H6)

H1R-Z1: 正面 Gantry的 Head 1的 Z轴

H1R-Z2: 正面 Gantry的 Head 2的 Z轴

H1R-Z3: 正面 Gantry的 Head 3的 Z轴

H1R-Z4: 正面 Gantry的 Head 4的 Z轴

Samsung Component Placer SM411 Service Manual

3-8

H1R-Z5: 正面 Gantry的 Head 5的 Z轴

H1R-Z6: 正面 Gantry的 Head 6的 Z轴

H1R-M1: 正面 Gantry的 Mirror轴

H1R-R1: 正面 Gantry的 Theta 轴 (H7, H8)

H1R-R3: 正面 Gantry的 Theta 轴 (H9, H10)

H1R-R5: 正面 Gantry的 Theta 轴 (H11, H12)

STEF-W: Entry Shuttle的conveyer宽度调节马达

STEF-S: Entry Shuttle的移动马达

ST1F-W：正面作业conveyer(F2)的宽度调节马达

ST1R-W: 正面作业conveyer(F2)的宽度调节马达

STXF-W: Exit Shuttle的conveyer宽度调节马达

STXF-S: Exit Shuttle的移动马达

 <Software Limit> 领域

 <X-Y Axis Limit Automatic Searching…> 按钮

自动查找XY轴的limit后，确认是否运用变更值。

 <Skew Compensation> 按钮

选择 Y 轴时被激活. 执行Skew Compensation时使用。详细的事项请参考

“3.2.2 Skew compensation”

 <Calibrate Home> 按钮

自动查找和反应<Motor Select>目录框中选定的马达home位置。

 <CALIBRATE HOME ALL AXIS> 按钮

自动查找所有轴home位置并反应。
