Samsung Component Placer SM41 1 Service Manual 3-18 3.2.5. Conveyor Calibration 在设备的初始安装过程中设置校 准 (Calibration) 。只有在对输送带 ( 传送带 ) 进行了 机械调整后，操作员才能重新加 以调整。 图 3-3. " Conveyor Calibration" 对话框 <Station> 组合框 选…

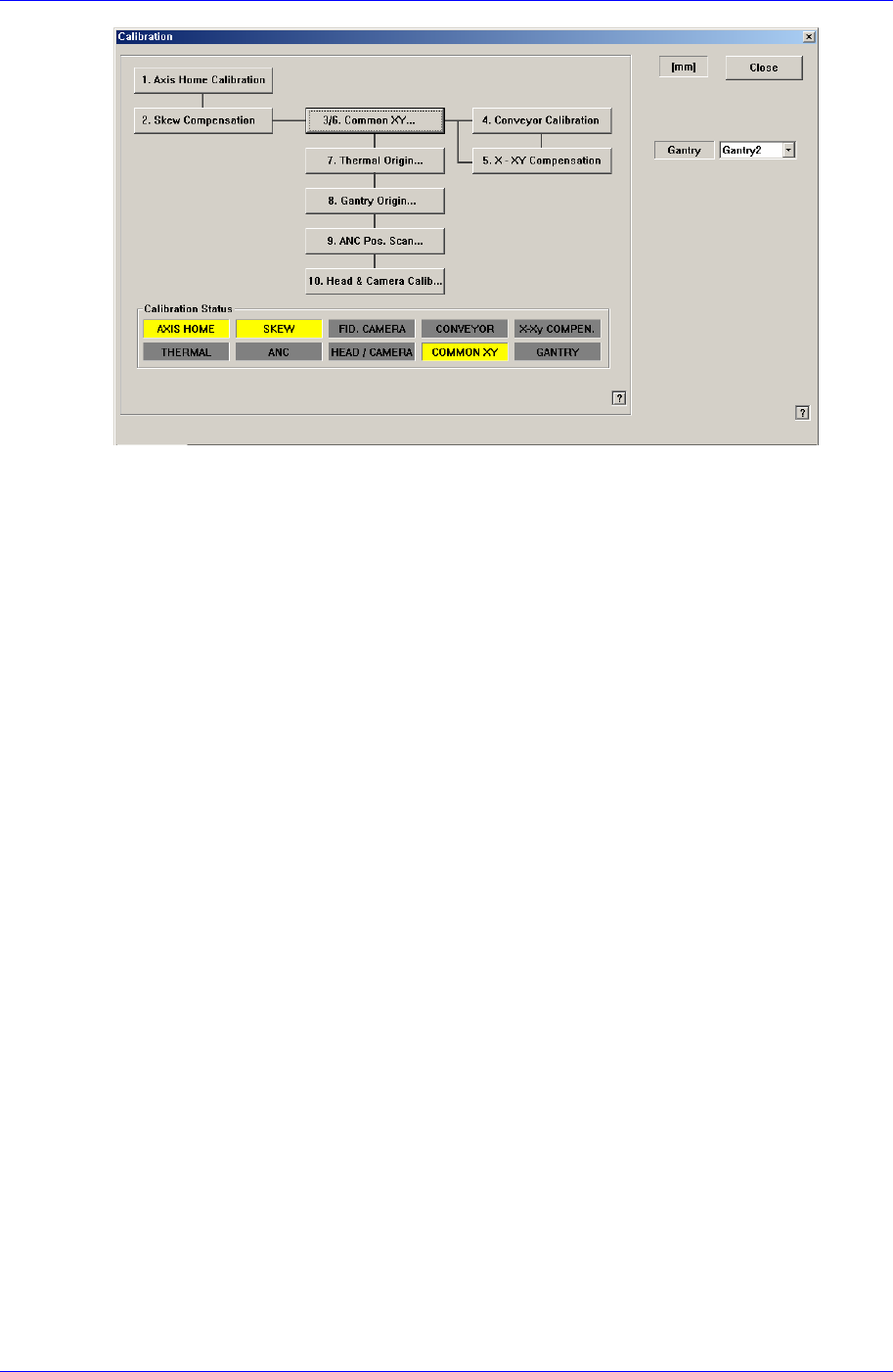

Calibration
3-17
Samsung Component Placer SM411 Service Manual
3-18
3.2.5. Conveyor Calibration
在设备的初始安装过程中设置校准(Calibration)。只有在对输送带(传送带)进行了
机械调整后，操作员才能重新加以调整。
图
3-3. "Conveyor Calibration"
对话框
<Station> 组合框
选择区段(Station)
<Positon> 领域
输入被选Station的Fiducial Mark位置显示。为了激活此编辑框，首先要点击<H
ome All>按钮查找与conveyer相关的所有轴的原点(Home Position)。
1. 参考点 #1: 选定区段(Station)的第一个基准标记(fiducial mark)
2. 参考点 #2: 选定区段(Station)的第二个基准标记(fiducial mark)
<Home> 领域
<Home All> 按钮: 寻找所有轴的Home。
<原点开关阀> 按钮: 选定区段(Station)存在Shuttle时，寻找Shuttle的Home
位置(F1, F3)。
<原点轨道> 按钮: 寻找选定区段(Station)的原点轨道。
<Teach> 领域
<Move> 按钮
按钮: 把摄像头移动到选定位置
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
点击<Fiducial Teach…>按钮，
正确示教被选Station的各Fiducial Mark后，点击<Scan>按钮扫描正确的位置
Calibration
3-19
。
详细事项请参照 ‘Administrator’s Guide’的 “6.3
基准符号
(Fiducial Mark)
设定
”
<Edge Offset Teach…>按钮
正确测量Fiducial Mark和 Edge之间的Offse时使用。为了测量Edge Offset首先
要点击<Teach All>按钮确认Fiducial Mark的位置。
图
3-4. “Teach Rails Edges”
对话框
<Edge Offset> 编辑框
是指Fiducial
Mark中心到Rail末端(Edge)的距离，用鼠标选择此处，执行校准。
<Move> 按钮
Downward Camera(Fiducial Camera)移动到现在选定的Station所选Fiducial
Mark位置。
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<Light> 按钮
设置照明值。调整相应的滑条设置值。
<Update> 按钮
储存所有修改值后关闭画面。
