Samsung Component Placer SM41 1 Service Manual 3-20 3.2.5.1. Procedure 执行 Conveyor Calibration 方法如下。 1. “Conveyor Calibration” 对话框的 单击 <Home All> 按钮。 2. <Stations> 组合框中选 择要校正的 Station 。 3. 点击 <Fiducial Tea…
Calibration
3-19
。
详细事项请参照 ‘Administrator’s Guide’的 “6.3
基准符号
(Fiducial Mark)
设定
”
<Edge Offset Teach…>按钮
正确测量Fiducial Mark和 Edge之间的Offse时使用。为了测量Edge Offset首先
要点击<Teach All>按钮确认Fiducial Mark的位置。
图
3-4. “Teach Rails Edges”
对话框
<Edge Offset> 编辑框
是指Fiducial
Mark中心到Rail末端(Edge)的距离，用鼠标选择此处，执行校准。
<Move> 按钮
Downward Camera(Fiducial Camera)移动到现在选定的Station所选Fiducial
Mark位置。
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<Light> 按钮
设置照明值。调整相应的滑条设置值。
<Update> 按钮
储存所有修改值后关闭画面。
Samsung Component Placer SM411 Service Manual
3-20
3.2.5.1. Procedure
执行Conveyor Calibration方法如下。
1. “Conveyor Calibration” 对话框的 单击<Home All> 按钮。
2. <Stations> 组合框中选择要校正的Station。
3. 点击<Fiducial Teach…>按钮，正确示教被选Station的各Fiducial Mark后，点击
<Scan>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。
5. 请点击< Edge Offset Teach…>按钮。
6. <站>目录框中选择要校对的Station。

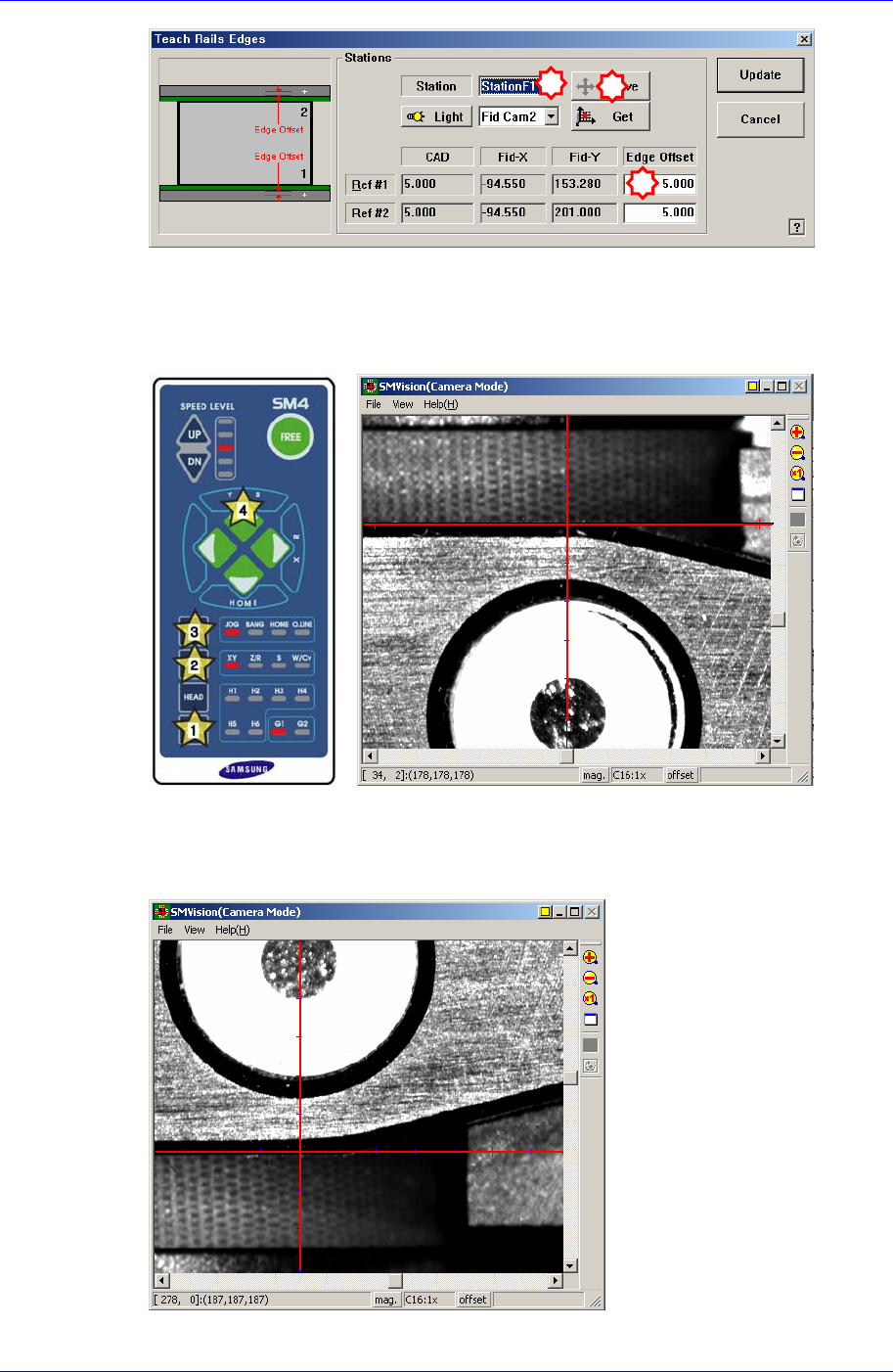

7. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机>按扭。
1
1
3
2
Calibration
3-21
8. 那么，Fiducial Camera移动到该Fiducial Mark位置。上升Backup Table，利用
Teachbox点击‘AXIS’按扭选择XY，使’SMVision’ 窗口上的十字线和 Conveyor
Frame一致，再点击‘MODE’按扭，选择Jog，按住Y(+)方向移动按扭漫漫移
动。
9. 如一致，点击示教盒的‘Get’按扭。
10. 然后，用鼠标选择 参考点#2相应的<边偏移>编辑框，点击<移动相机>按扭。
11. 用 参考点#1的示教方法，同样地对 参考点#2执行示教。
1
2
3
F1_Ref#2
