Samsung Component Placer SM411 Service Manual
3-22
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。
13. 2到12号的过程各Station要单独执行 ， 请按如下的顺序执行 ： StationF1 ->
StationF2 -> StationR2 -> StationF3
StationF1Mark위치
(MarkID 11)
StationF2Mark위치
(Mark ID 12)
StationF3Mark위치
(Mark ID 14)
StationR2Mark위치
(Mark ID 13)

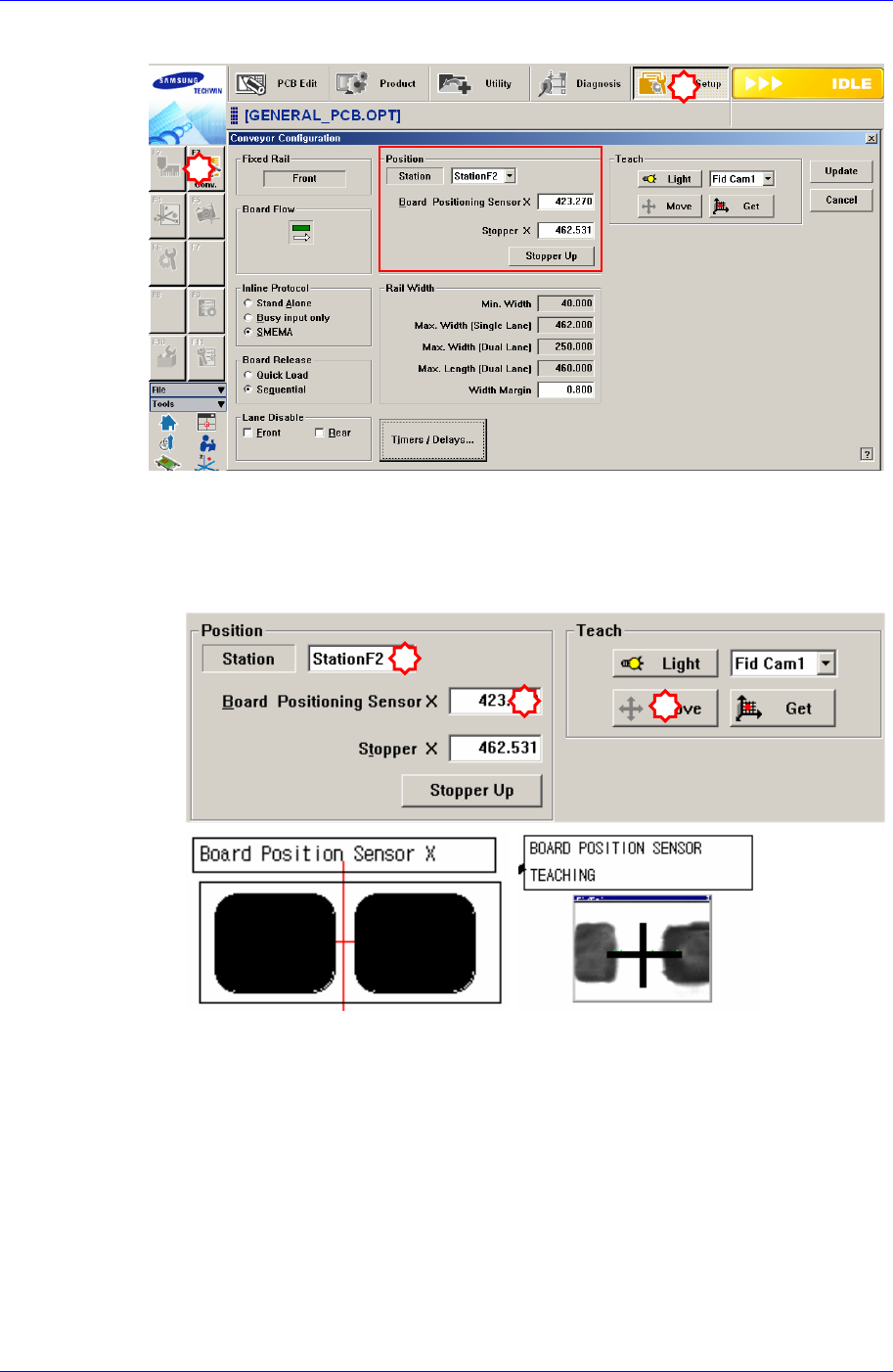

14. 完成所有过程后,请执行‘Conveyor Configuration’对话框 ， 对Stopper和 Board
F2_Ref#1 F2_Ref#2
F3_Ref#1 F3_Ref#2
位置位置
位置
Calibration
3-23
Positioning Sensor执行示教。
板定位传感器X 坐标设置方法如下。
选择 Station。
用鼠标选择<板位置制动感应器 X> 编辑箱，点击 <移动>按扭，把示教相
机移动到板定位传感器 X位置。
利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的板
定位传感器 X坐标值。
Board Positining Stopper的 坐标设置方法如下。
利用鼠标点选择<Stopper>组合框后选择将要示教的Stopper。然后点击<示
教>按钮，相应的Stopper位置示教值自动输入到<位阻挡器 X>编辑框。
1
2
1
2
3
Samsung Component Placer SM411 Service Manual
3-24
<止挡块上/下>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确
示教Stopper位置。
<Get> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。 请准确
示教 StationF2, StationR2位置。
然后点击<止挡块上/下>按钮Down Stopper。
3.2.6. X-XY Compensation
为了补偿X轴移动时发生的XY误差而执行。如果Thermal Mapping及 Gantry
Mapping已被激活时，为了执行X-XY Compensation强制性的让Mapping处于非激活
(Disable)状态。
1
2
3
