Samsung Component Placer SM411 Service Manual
3-24

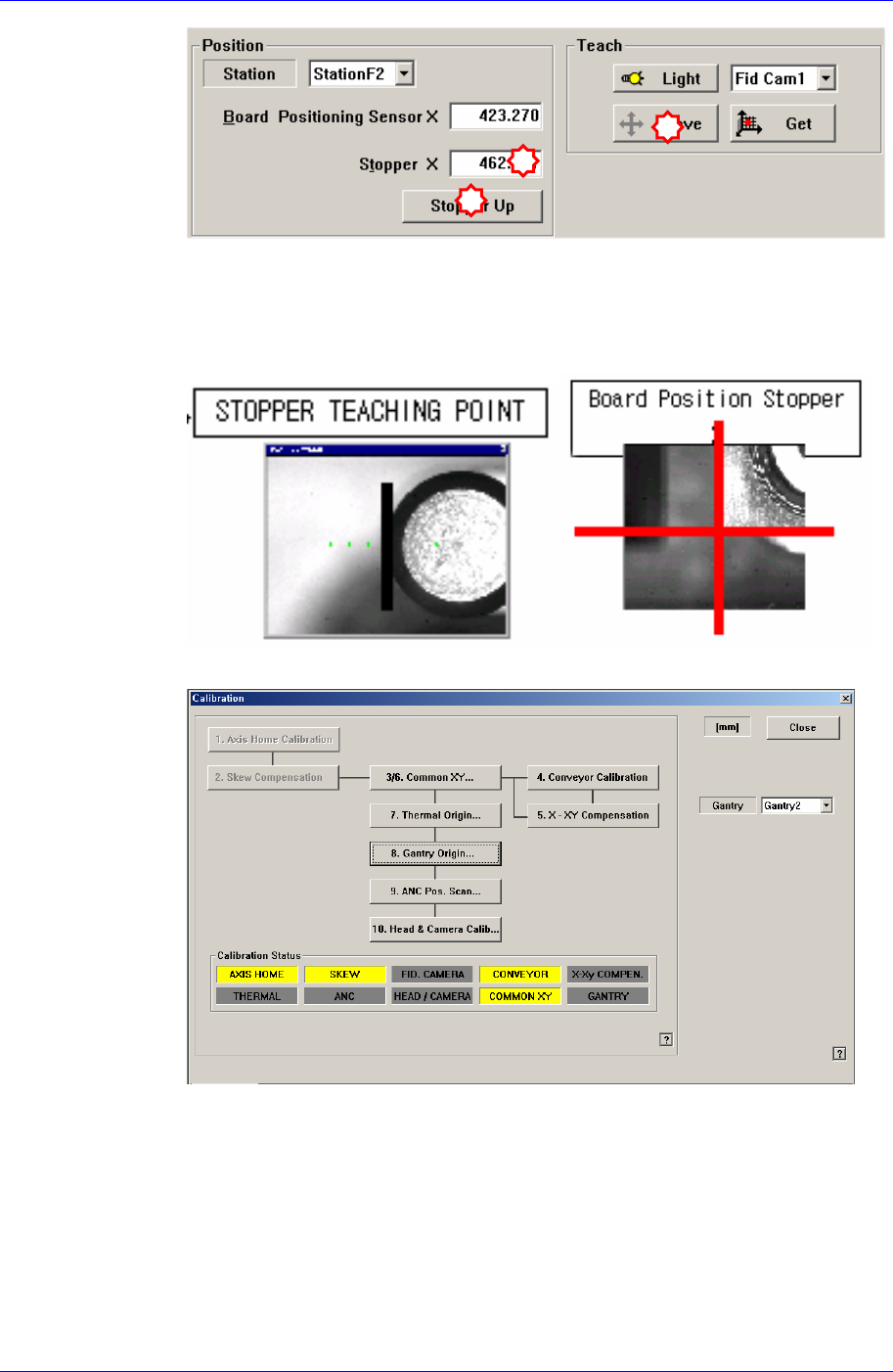

<止挡块上/下>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确
示教Stopper位置。
<Get> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。 请准确
示教 StationF2, StationR2位置。
然后点击<止挡块上/下>按钮Down Stopper。
3.2.6. X-XY Compensation
为了补偿X轴移动时发生的XY误差而执行。如果Thermal Mapping及 Gantry
Mapping已被激活时，为了执行X-XY Compensation强制性的让Mapping处于非激活
(Disable)状态。
1
2
3
Calibration
3-25
注 意
X-XY Compensation在设备出厂之前在工厂执行。为了执行
此过程必须需要专用校正 Tool。
一般情况下此过程为进行Skip后，请执行后续过程的校正。
图
3-5. "X-XY Compensation"
对话框
Mode 选项 按钮
选择执行相应过程的模式。
<Calibration> 选项 按钮
以校正模式执行X-XY Compensation后反应其结果值。
<Measure> 选项 按钮
以测定模式执行X-XY Compensation后不反应结果值。为测定Y轴故障时选
择。
<Gantry> 组合框
Gantry1:在StationF2中用 校正 Tool进行校正时，
Gantry2: 在StationR2中用 校正 Tool进行校正时，
<Axis> 组合框
Gantry2: 在StationR2中用 校正 Tool进行校正时，
选择要执行补偿的轴。只对X轴可进行补偿。
<Light> 按钮
识别校正 Tool的Fiducial Mark时，为了清楚看到Mark，调节照明时使用。
<Move / Get> 按钮
示教校正 Tool的Fiducial Mark时使用
<Start X / Start Y> 编辑框
Samsung Component Placer SM411 Service Manual
3-26
输入校正 Tool的0号Fiducial Mark的坐标。选择此编辑框后，用示教框把Fiduci
al Camera移动到相应位置后正确示教相应 Mark后点击<Get>按钮输入此处的
坐标值。
<Cur Temp> 编辑框
输入执行校正时点的当前温度。
<Station> 组合框
为了把校正 Tool放入对应的Station时被选择。选择Station后，点击<Move Rail
>按钮对准conveyer的宽度。
<BUT Up / Down> 按钮
校正 Tool投入到相应的Station后，点击<BUT Up>按钮上升BackUp Table。
完成校正后点击<BUT Down>按钮下降BackUp Table，小心清除相应Staion。
<EdgeFixer> 按钮
校正 Tool投入到相应Station后，上升BackUp Table，为了固定校正 Tool点击此
按钮。
完成校正后，点击此按钮解除固定。
<Front / Rear> 按钮
在StationF2中完成校正后，为了在StationR2中放入校正 Tool、把StationF1移动
到Rear Lane时使用。
注意
移动Shuttle之前必须先从Station中清除专用校正 Tool。
<Import…> 按钮
校正用Scale文件进行Import时使用。
<Start> 按钮
正确示教0号Fiducial Mark后，开始校正时使用。
<Finish> 按钮
正确示教0号Fiducial Mark后，开始校正时使用。
<Print to File…> 按钮
完成校正后，把结果值以Text文件形式输出时使用。
<Conv. Util> 复选框
始终在选定的状态下使用。
<Update> 按钮
适用校正的补偿值。
