Calibration 3-35 3.2.9. ANC Pos. Scan 对 ANC 顶面的 Fiducial Mark 2 点执行示教。补偿正面及背面 ANC 的相对坐标系 。 详细内容请参考 Administrator ’ s Guide’ 的 “6.3 基准符号 (Fiducial Mark) 设定 ”
Samsung Component Placer SM411 Service Manual
3-34
Calibration
3-35
3.2.9. ANC Pos. Scan
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿正面及背面ANC的相对坐标系。
详细内容请参考 Administrator’s Guide’的 “6.3
基准符号
(Fiducial Mark)
设定
”
Samsung Component Placer SM411 Service Manual
3-36
3.2.10. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下;
- Fiducial Camera Offset Calibration (Calibration Tool)
- Head Z & R Offset Calibration (CN040 Nozzle)
- Light Mapping (LightFly Nozzle)
- Head Offset Calibration
- Fly Camera Scale & Rotation Calibration
- Fly Camera Offset Calibration
- Fly To Fix Offset Calibration
- R-Axis Offset Calibration

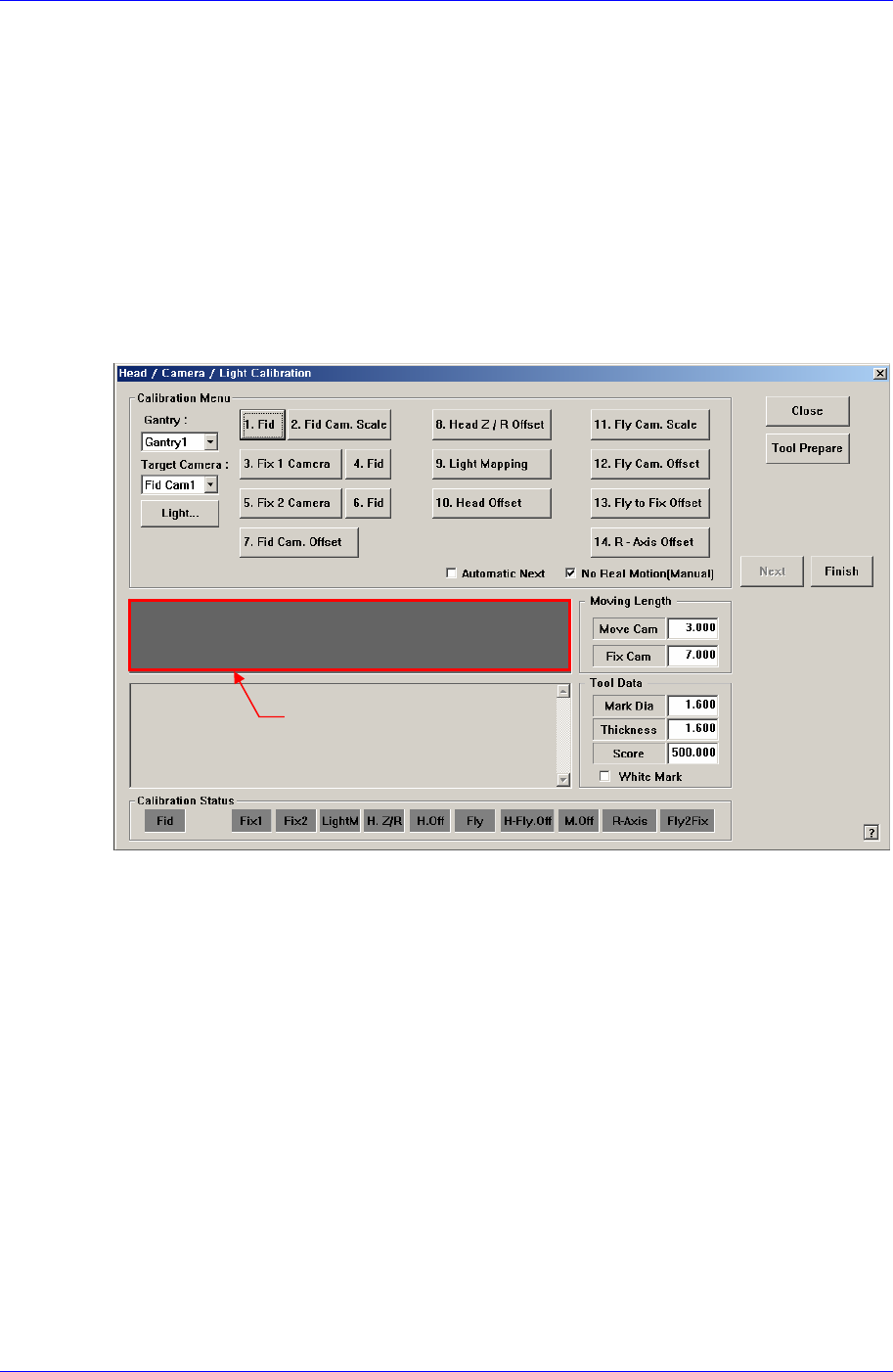

图
3-8. “Head/ Camera/ Light Calibration”
对话框
<标准菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说
明。按照此说明操作，就能完成Calibration
<Gantry> 组合框
选择要执行校正的Gantry。
<目标摄像> 组合框
选择将要设定照明值数的照相机
< 亮度 …> 按钮
设定已选择的照相机的照明值数。
3.2.10.1. Fiducial Camera Offset Calibration
测量Fiducial Camera的中心到各Gantry的第一个Head(Head 1, Head7)间的Offset.
只有完成了此过程，才能在以后校正中使用Auto Nozzle Change。本过程仅在Man
Messa
g
e box
