Samsung Component Placer SM41 1 Service Manual 3-38 参考下列图请把校正 To o l 正确放置 到 ANC 的校正 T ool 处 5. 消息窗显示 “ 准备标准。对于标准，点击 [ 下一 步 ]” 消息。此时 , 点击 < 亮度 > 按钮后在 “ 亮度控制 ” 对话框中使 SMV ision 显示的 Calibration T ool 上的 Ficucial Mark 明…
Calibration
3-37
ual Mode下执行。
校正Move Camera(Fiducial Camera)的偏差。为校正Move Camera的 Offset必须先
校正Fix Camera Calibration和 Move Camera Scale Calibration 。为执行校正必须
使用平板Calibration Tool。
下面是 Fiducial Camera Offset的校正步骤。
1. 点击<2. 固定1照相机> 按钮则在消息窗显示 “首先，我们必须把所有喷嘴手动
离开朝向。将Z轴调制低处，点击[下一步]” 为了手动除去贴装在磁头的所有吸
嘴，拉下磁头的Z轴请点击<下个> 按钮。

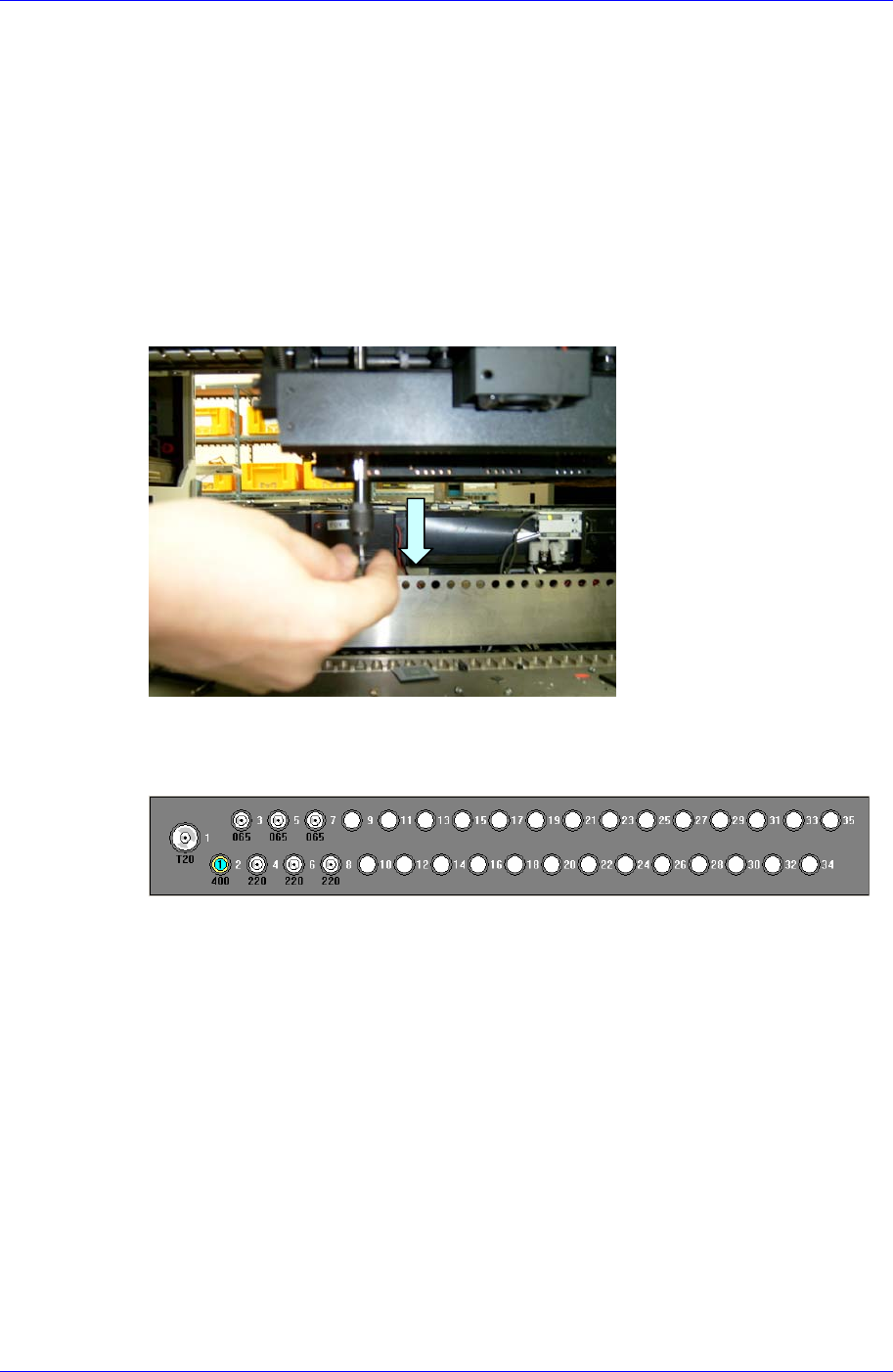

2. 那么， Head Assembly移动到设备指定的位置后，拉下所有的 Z轴。此时，请
手动除去所有已贴装的吸嘴。
3. 显示 “下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手
动粘贴工具到首部。” 消息。在磁头2号的吸嘴支架上手动贴装Calibration Tool
后请点击<下个>按钮。
4. 消息窗显示 “移动到中心位置[固定1]摄像。移动，点击[下一步]。” 为了把 He
ad Assembly移动到Fix1 Camera的总心位置请点击 <下个> 按钮。
为了把Fiducial Camera移动到ANC顶面的校正 Tool位置，请点击<Next>。此时
调整校正Tool位置，使校正Tool中心的Fiducial Mark位于SMVision窗的十字线
中心。
Samsung Component Placer SM411 Service Manual
3-38

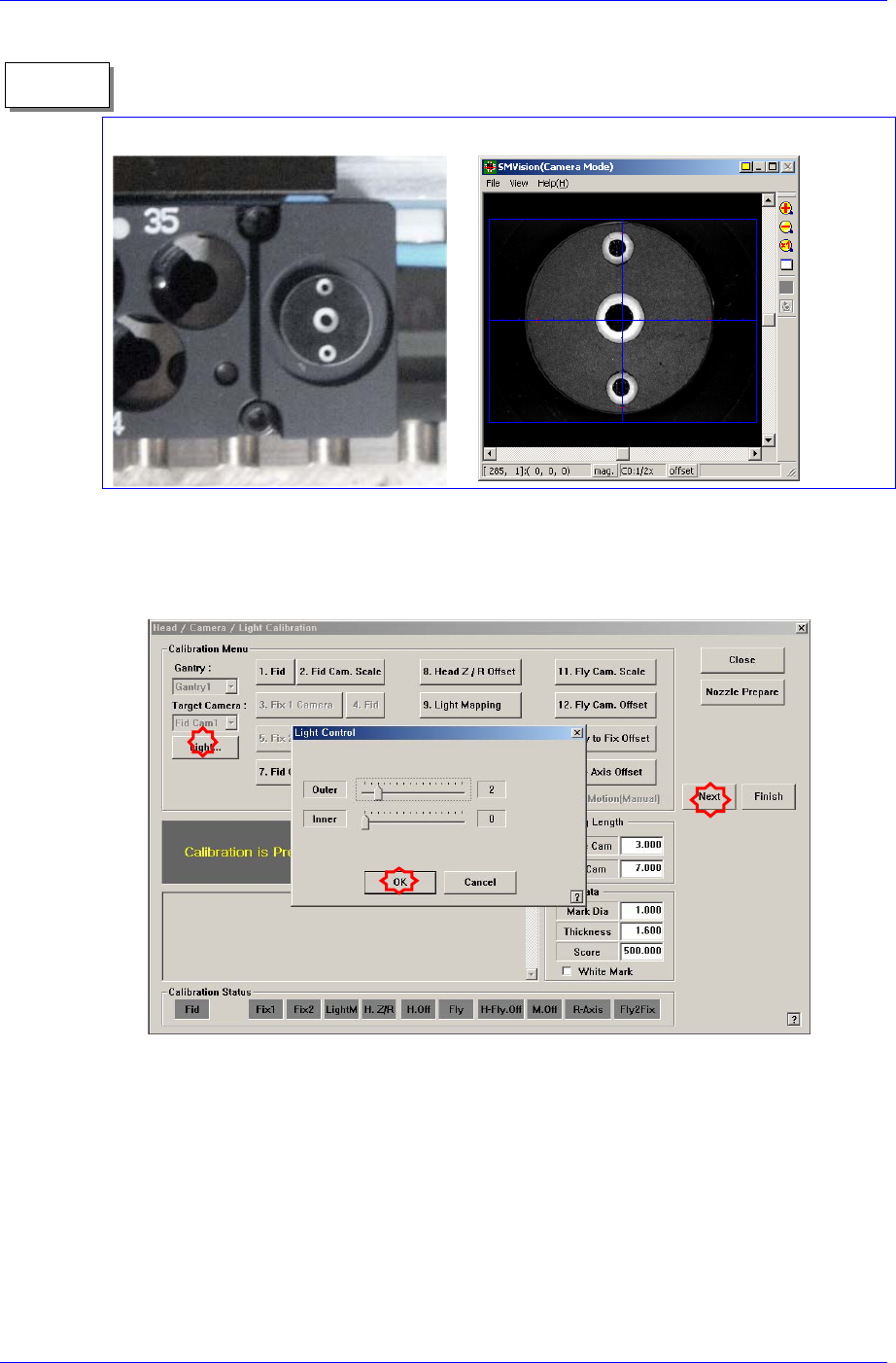

参考下列图请把校正 Tool正确放置到ANC的校正 Tool处
5. 消息窗显示 “准备标准。对于标准，点击[下一步]” 消息。此时, 点击<亮度>
按钮后在 “亮度控制”对话框中使SMVision显示的 Calibration Tool上的 Ficucial
Mark明显，调整照明亮度后点击 <下个> 按钮。

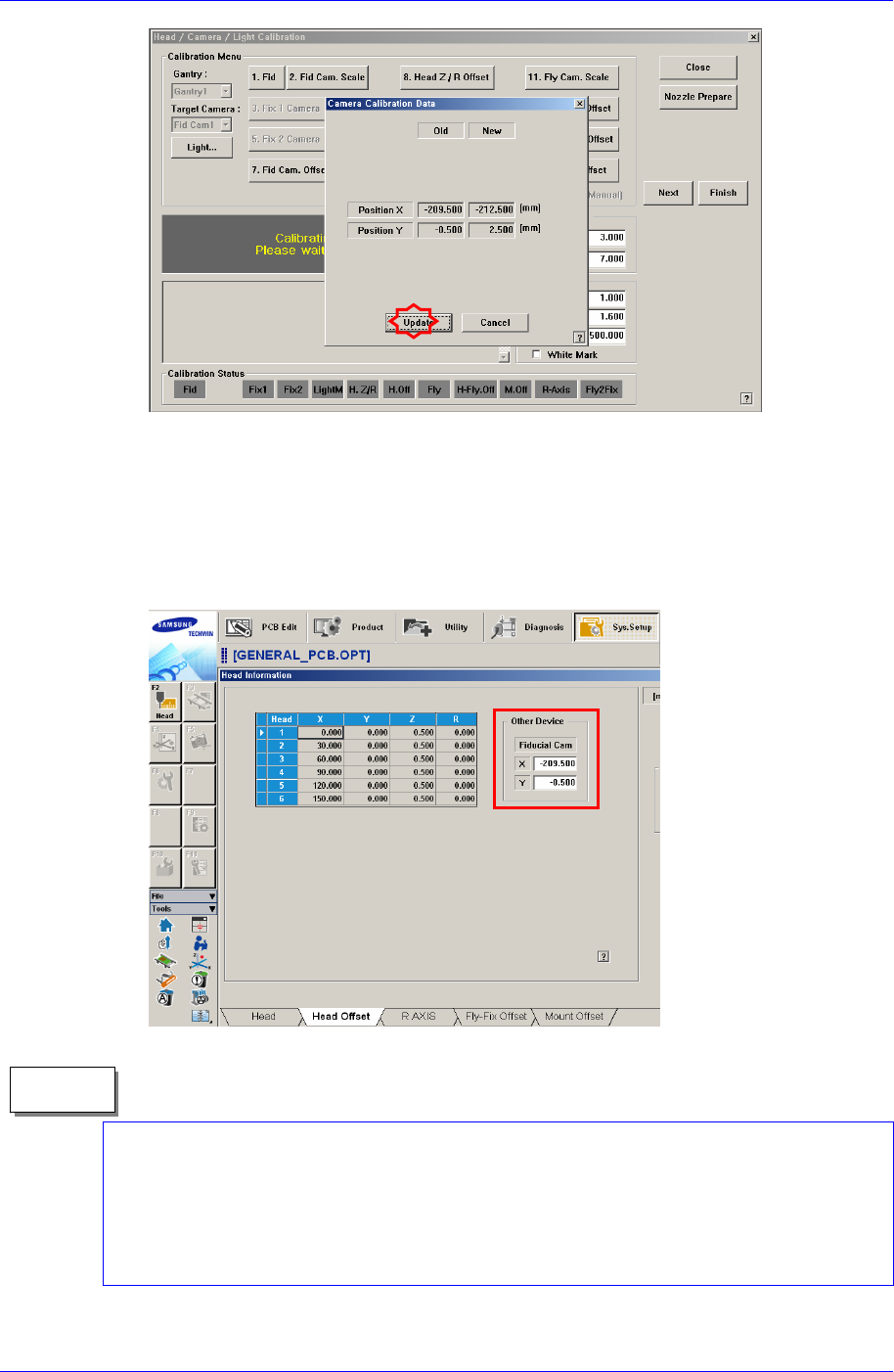

6. 自动执行 Calibration后，结束校正则如下图显示结果值。要试用新的校正值，
请点击<更新> 按钮。
" 备注
Calibration
3-39
7. 显示“下一步从头部移动喷嘴1。点击[下一步]向下移动头部。移动后，手动移
出喷嘴。”消息。为了在磁头1号的吸嘴支架上手动除去Calibration Tool请点击
<下个> 按钮。
为了手动清除插入到Head1号喷嘴支撑架的喷嘴 ， 请点击<Next>按钮。之后清
除ANC上的校正 Tool。
测量结果可在Head Offset对话框中确认。
Fiducial Camera Offset (FOV 12) 的校正基准值如下。
Gantry1
Offset X : -208.5mm ~ -209.5mm, Offset Y : -0.5mm ~ -0.5mm
Gantry2
Offset X : -208.5mm ~ -209.5mm, Offset Y : -0.5mm ~ -0.5mm
" 备注
