SM411 Service Manual(CHI) - 第97页
Calibration 3-43 5. 打开 < 当前位置 > 窗口。 6. 利用示教盒使吸嘴座 形状成 '( ) ' ， R 轴方向旋转转轴。 此时 ，机械连动的磁头 吸嘴座朝相同方向。 即如上图所示利用齿垢 1~2 号， 3~4 号， 5~6 号 磁头器具上应组装为相同的组装
Samsung Component Placer SM411 Service Manual
3-42
正常的Z偏移值如下。
Head1~ Head6: 77.5 ~ 80.5 mm
若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需要确认home位置、
主轴、LM和电动机的工作是否正常。
下面介绍R Offset Calibration执行方法。
1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”

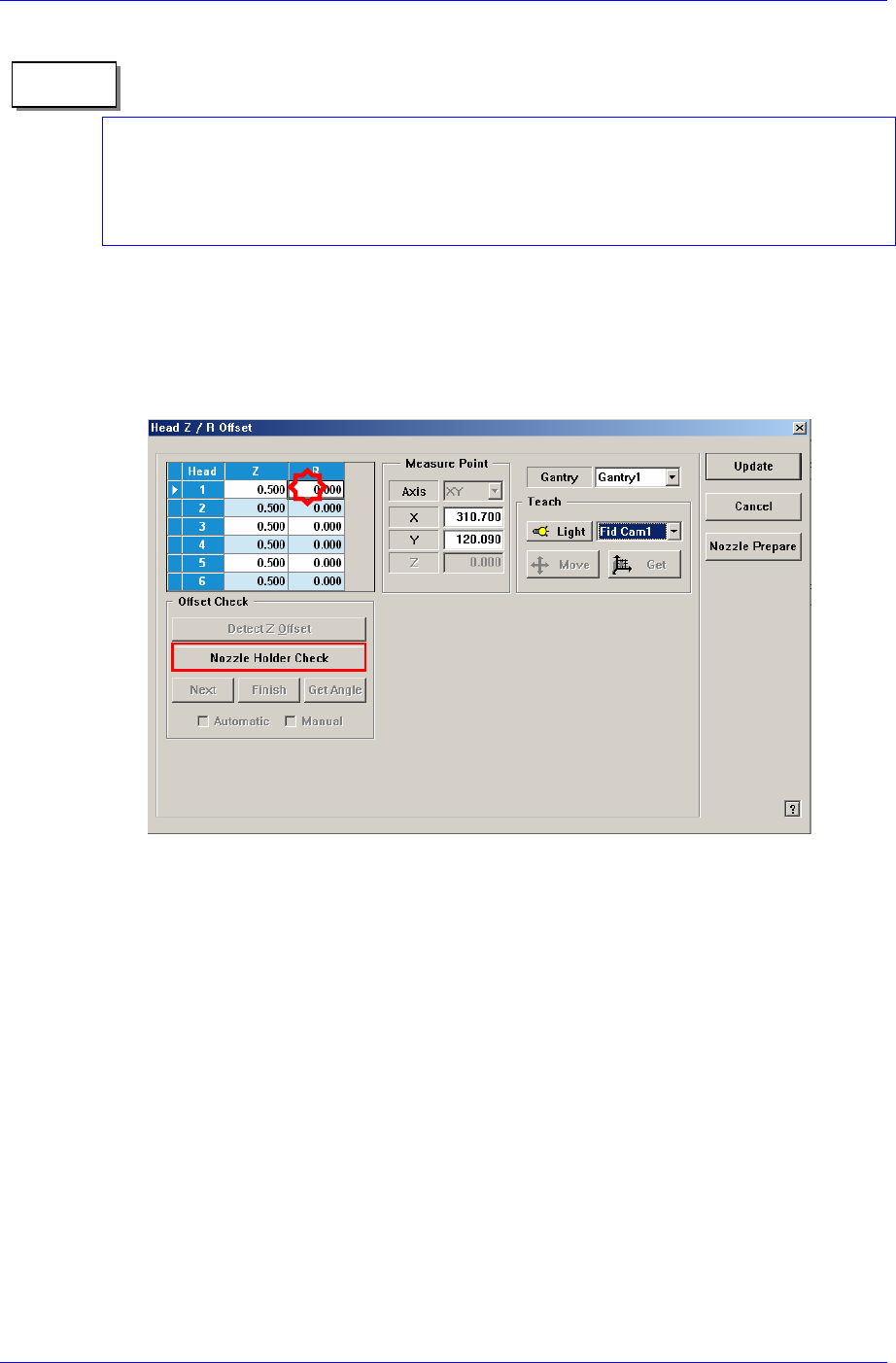

2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <喷嘴固定检测> 按钮。
(在这里任意用 Head 1设定)
3. 显示“Please Check and Register Nozzle CNT0 to ANC 1-2 Hole. First, We m
ust Put all Nozzles from Heads manually. To Moving Down Z Axis, Click [N
ext].”消息。 为手动除去所有贴装在磁头的吸嘴，拉下磁头的Z轴请点击 <Next
> 按钮。
此时虚拟喷嘴CNT0设置在ANC的1号孔，认定相应Head把CNT0喷嘴Pick。
4. 显示“Up to Align Height and Mirror Close。 To Move, Click [Next]”的信息。此
时为了在Fly Camera上看见Head喷嘴支撑架， 把Spindle上升到可以识别部件的
高度后，为了关闭Mirror点击<Next>按钮。
" 备注
Calibration
3-43

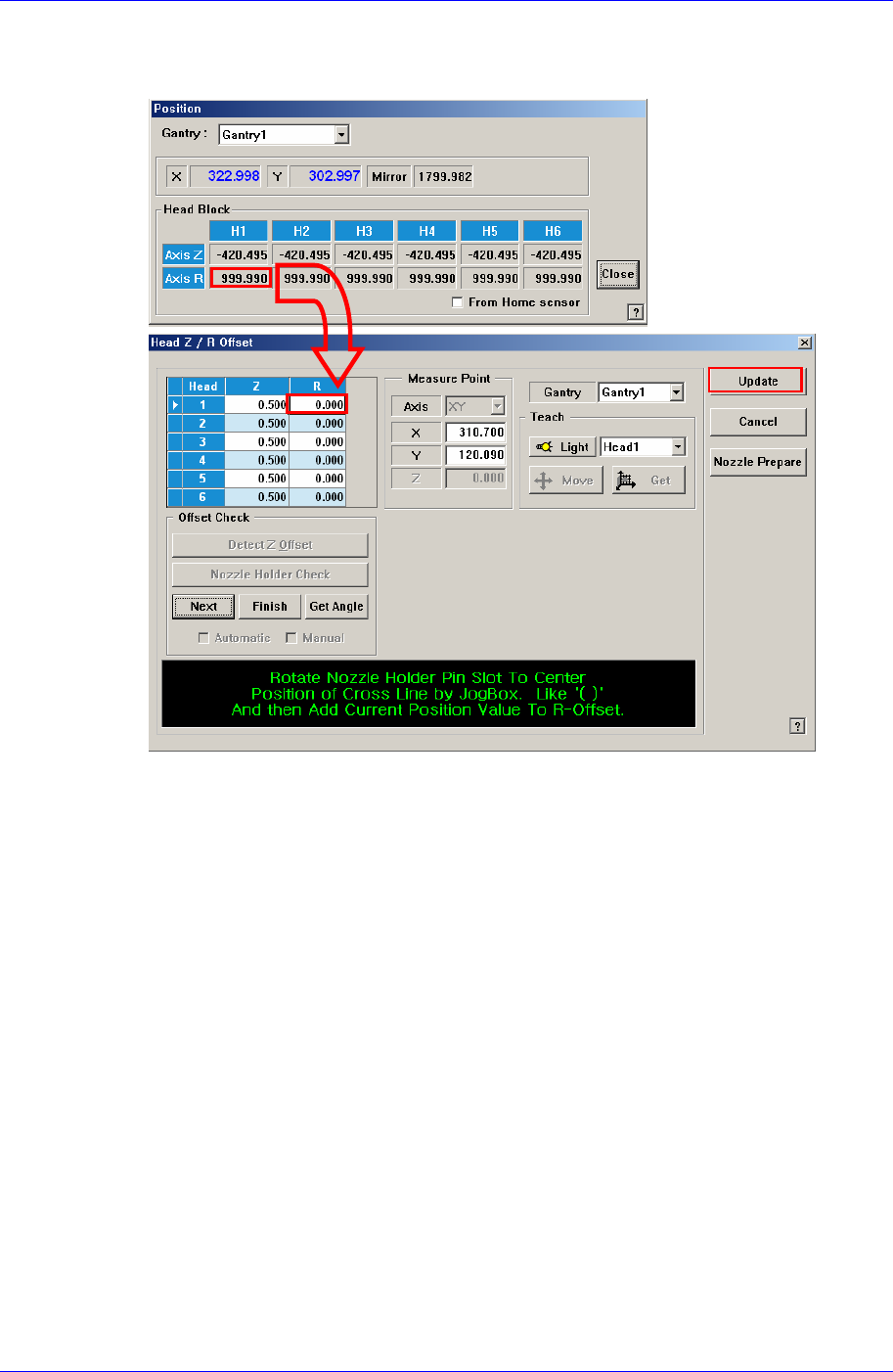

5. 打开<当前位置>窗口。
6. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁头
吸嘴座朝相同方向。
即如上图所示利用齿垢1~2号，3~4号，5~6号磁头器具上应组装为相同的组装
Samsung Component Placer SM411 Service Manual
3-44
方向。
7. 此时输入所要适用的R轴<当前位置>值并进行升级。
8. 同样地测定Head 2 ~ Head 6。
9. 完成对Gantry1的校正后在<Gantry> 组合框中选择‘Gantry2’以相同的方法执行
校正。
10. 校正结果适用在设备时点击<Update>按钮。
