39-B 13連安全SW部(切替仕様):NPM-TT2 13-Slot Safty Switch Part:NPM -TT 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA010760AA セクションNo. PARTS LAYOUT Section No. - - O123 ( KMTKA010760AA-03-2 )

100%1 / 614
Ref
No.
Remarks R
1
Q'ty
39-A
13連安全SW部(切替仕様):NPM-TT2
13-Slot Safty Switch Part:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA010760AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
COLLAR
1
1 MTPA013834AA
BLOCK
1
2 MTPA013835AA
BLOCK
1
3 MTPA013860AA
COVER
1
4 MTPB007969AB
BRACKET
1
5 MTPB007970AB
BRACKET
1
6 MTPB007981AA
COVER
1
7 MTPB007982AB
BRACKET
1
8 MTPB007983AA
BRACKET
1
9 MTPB007984AB
SWITCH
2
10 N510057874AA
S
HS5D-03RNP
SWITCH
1
11 N510055356AA
S
D4NH-1DBC
JOINT
3
12 KXF06F4AA00 53015030-WM
CABLE-SUPPORT
2
13 N510048517AA FT4
GROMMET
1
14 N510056320AA MG-10
WASHER
1
15 N510018472AA
Iron round plain washer3X10X1.0(chromeite) A2J (Trivalent)
BOLT
4
16 N510001582AA SRBS-M4X30
TAPE
1
17 KXF0DXNAA00 AGF-100 t=0.18 W=100mm L=10m
CLIP
3
18 KXF0BLPAA00 TA1S8-M
BOLT
3
19 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
LABEL
1
20 KXF0E061A00
S
PD0101M1(Drawing available KXF0E061A00)
BRACKET
3
21 MTPB003950AA
O122
--
( KMTKA010760AA-03-1 )

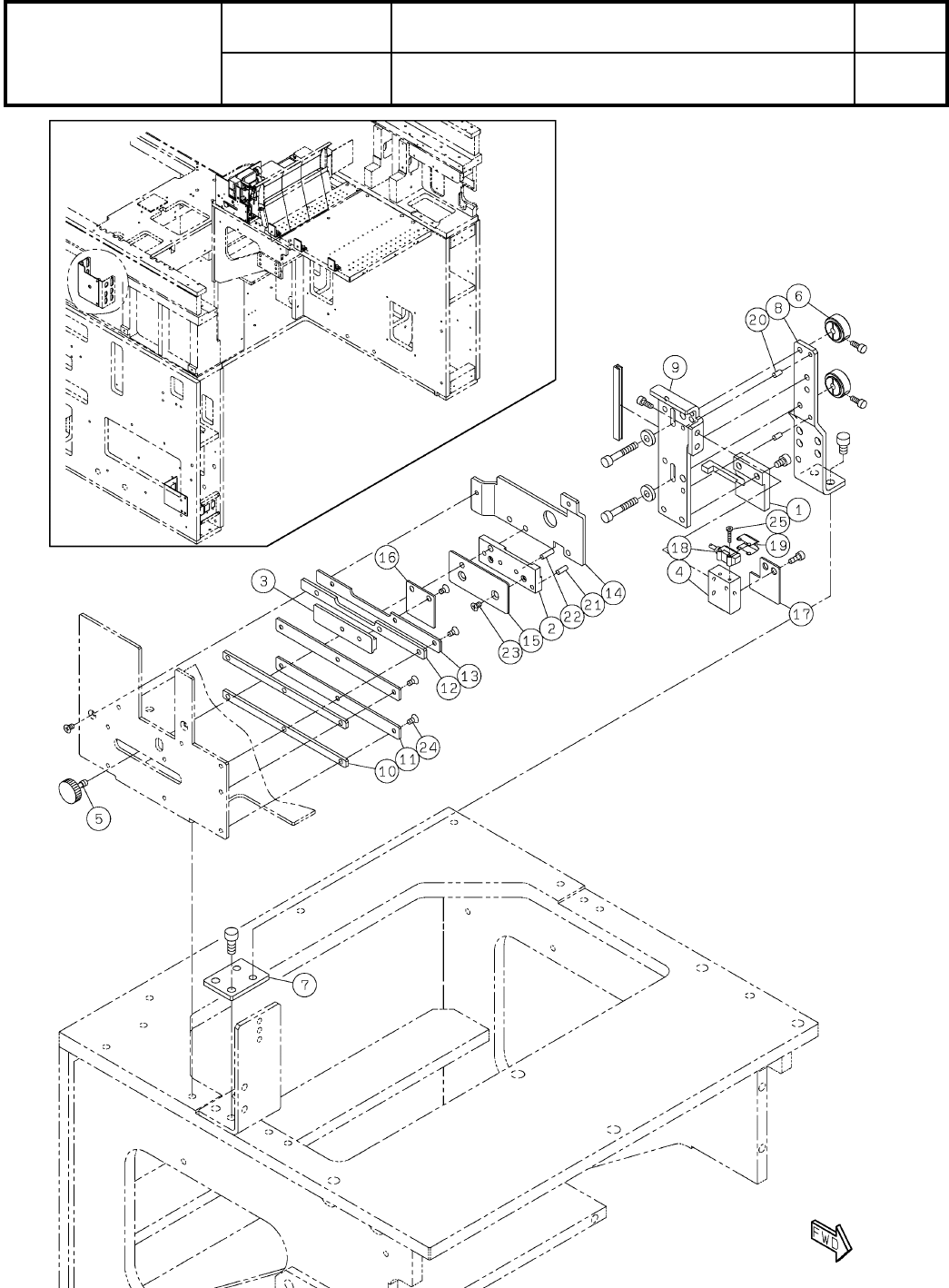

39-B
13連安全SW部(切替仕様):NPM-TT2
13-Slot Safty Switch Part:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA010760AA
セクションNo.
PARTS LAYOUT
Section No.
--
O123
( KMTKA010760AA-03-2 )
Ref
No.
Remarks R
1
Q'ty
39-B
13連安全SW部(切替仕様):NPM-TT2
13-Slot Safty Switch Part:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA010760AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
1
1 MTPA013828AA
BLOCK
1
2 MTPA013829AA
BLOCK
1
3 MTPA013830AA
BRACKET
1
4 MTPA013831AB
KNOB
1
5 MTPA013832AA
COLLAR
2
6 MTPA013833AB
PLATE
1
7 MTPB007971AA
BRACKET
1
8 MTPB007972AC
BRACKET
1
9 MTPB010006AB
PLATE
2
10 MTPB007974AA
PLATE
2
11 MTPB007975AA
PLATE
1
12 MTPB007976AA
PLATE
1
13 MTPB007977AA
BRACKET
1
14 MTPB007978AA
PLATE
1
15 MTPB007979AA
PLATE
1
16 MTPB007980AA
COVER
1
17 MTPB009405AA
SENSOR(2000mm)
1
18 N610123991AC
FILTER
1
19 N510058863AA E39-E14-1
PIN
2
20 N510020588AA MMS3-6
PIN
1
21 N510020589AA MMS3-8
PIN
1
22 N510020590AA MMS3-10
SCREW
6
23 N510018156AA
Cross recessed Countersunk head machine screw M3X5-4.8 A2J (Trivalent)
SCREW
9
24 N510018158AA
Cross recessed Countersunk head machine screw M3X6-4.8 A2J (Trivalent)
BOLT
2
25 N510059373AA SSHS-M2X10
O124
--
( KMTKA010760AA-03-2 )
