NPM-TT2 PARTS LIST1811 - 第494页
95 銘板・警告ラベル(フィーダテーブルカバー(17 連)):NPM-TT2 Label(Feeder Table Cov er):NPM -TT 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA009223AA セクションNo. PARTS LAYOUT Section No. - - O301 ( KMTKA009223AA-01 )
Ref
No.
Remarks R
1
Q'ty
94-B
フィーダーテーブルカバー(17連台車対応):NPM-TT2
Feeder Table Cover(Feeder Cart):NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA010727AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
GUIDE
1
1 N210161257AB
WASHER
2
2 N210160059AA
BRACKET
1
3 N210168713AE
BRACKET
1
4 N210168714AD
BRACKET
1
5 N210179794AA
COVER
1
6 N210172882AB
COVER
1
7 N210172213AC
BRACKET
1
8 N210172214AC
COVER
1
9 N210171862AD
BRACKET
2
10 N210172904AB
COVER
1
11 MTKP005171AB
COVER
1
12 MTKP005172AB
MAGNET
2
13 KXF0CS8AA00 C-54-2-black
SPACER
2
14 N510017097AA CB-405E
SPACER
1
15 N510029503AA ASF-428E
SCREW
1
16 N510020560AA
Hexagon socket set screw Cup point M4X15-45H A2J (Trivalent)
SCREW
4
17 N510018233AA
Cross recessed Truss head machine screw M3X10-4.8 A2S (Trivalent)
SCREW
2
18 N510018266AA
Cross recessed Truss head machine screw M4X16-4.8 A2S (Trivalent)
SPACER
3
19 N510016347AA 3382330-40030
SCREW
2
20 N510018291AA
Cross recessed Truss head machine screw M5X16-4.8 A2S (Trivalent)
WASHER
2
21 N510018765AA
Toothed lock washer 5 External toothed Steel Unichrome white (Trivalent)
SCREW
1
22 N510018304AA
Cross recessed Truss head machine screw M6X10-4.8 A2J (Trivalent)
SPACER
2
24 N510029505AA ASF-424E
LABEL
1
25 N986PC0106M1 PC0106M1
GROMMET
2
26 N510056668AA C-30-SG-42A-EP-UL
O306
--
( KMTKA010727AA-04-2 )
95
銘板・警告ラベル(フィーダテーブルカバー(17連)):NPM-TT2
Label(Feeder Table Cover):NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009223AA
セクションNo.
PARTS LAYOUT
Section No.
--
O301
( KMTKA009223AA-01 )
Ref
No.
Remarks R
1
Q'ty
95

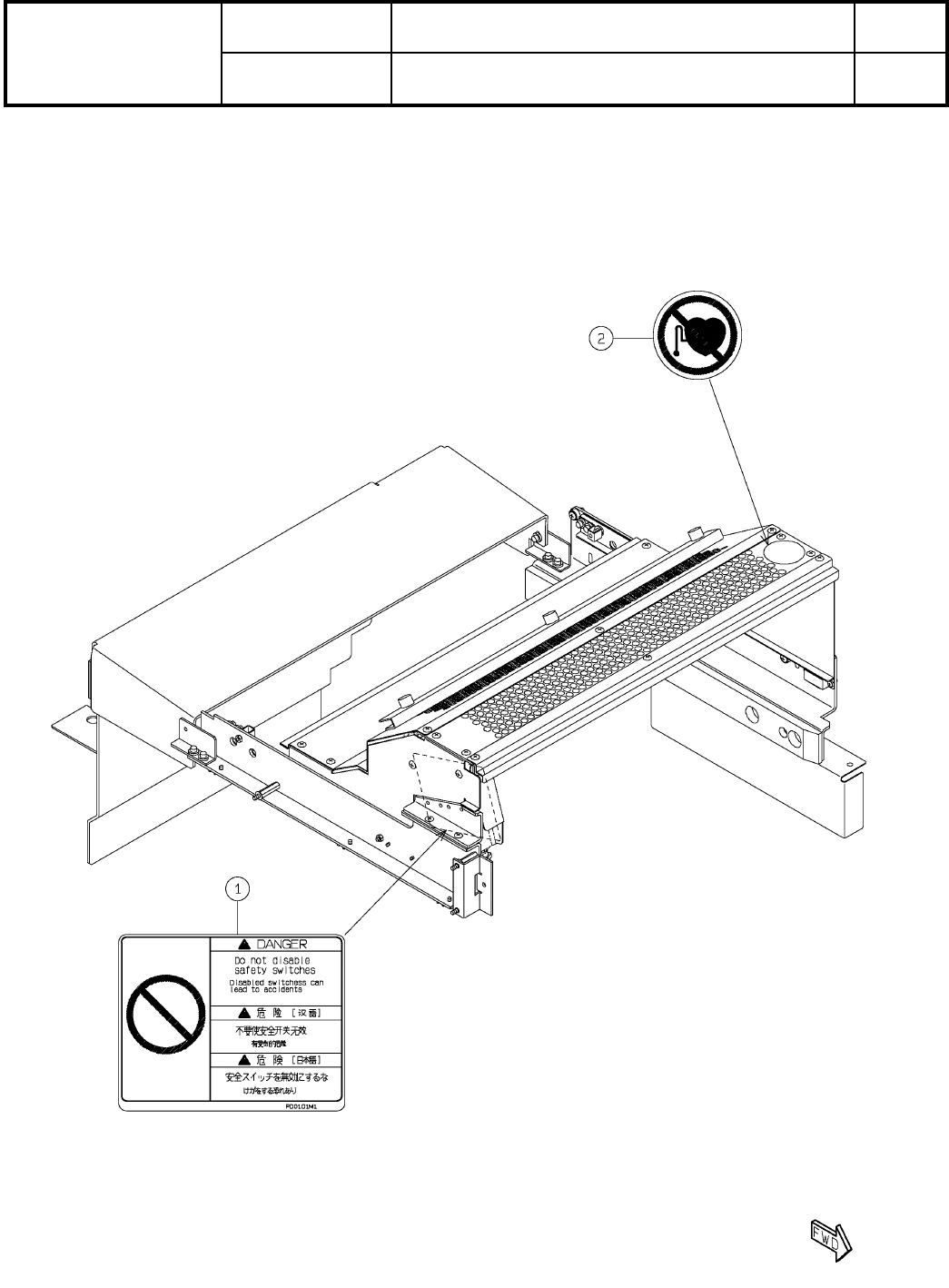

銘板・警告ラベル(フィーダテーブルカバー(17連)):NPM-TT2
Label(Feeder Table Cover):NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA009223AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
LABEL
1
1 KXF0E061A00
S
PD0101M1(Drawing available KXF0E061A00)
LABEL
1
2 N510040898AA
S
PC013901
O302
--
( KMTKA009223AA-01 )
