Ref No. Remarks R 1 Q'ty 134-D 8ノズルヘッド:NPM 8 NOZZLE HEAD:NPM ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610157742AA Part Nam e 備 考 セク ション No . PARTS LIST Section No. R 3 GUIDE 2 1 N2100870…

100%1 / 614

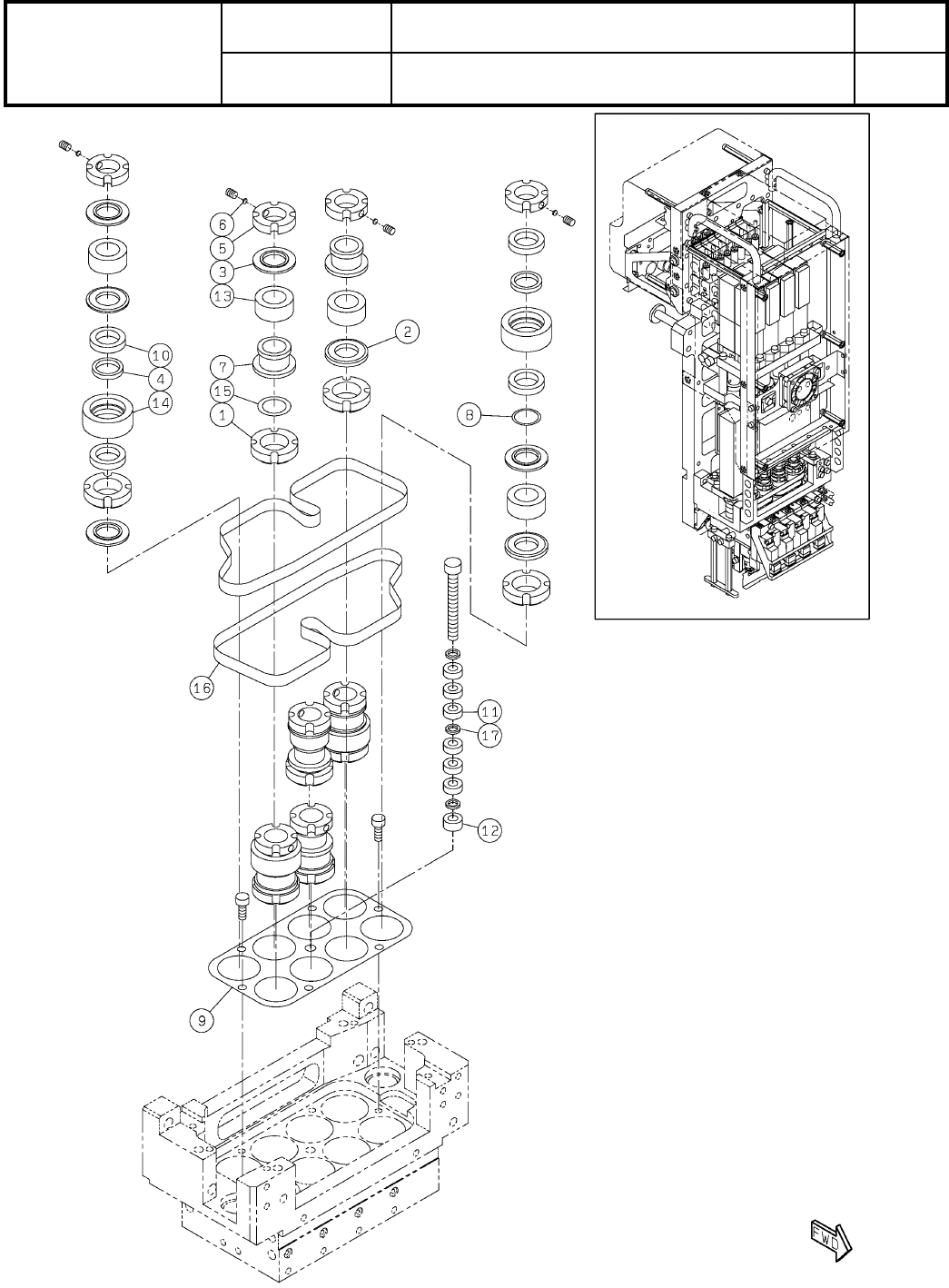

134-D
8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610157742AA
セクションNo.
PARTS LAYOUT
Section No.
--
O403
( KN610157742AA-14-4 )
Ref
No.
Remarks R
1
Q'ty
134-D
8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610157742AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
GUIDE
2
1 N210087072AB
PLATE
1
2 N210081870AD
POST
2
3 N210081871AC
PLATE
1
4 N210081872AC
PLATE
4
5 N210010127AA
JOINT
8
6 N210050219AA
COLLAR
8
7 KXFB0ALHA00
BLOCK
1
8 KXFB0ALMA00
BLOCK
1
9 N210081876AB
BLOCK
2
10 N210081877AC
PULLEY
2
11 N210048480AB
PLATE
2
12 N210081878AC
COLLAR
2
13 N210087045AA
COLLER
2
14 N210123391AA
COVER
1
15 N210087082AA
CLAMP
2
16 N210081914AC
PIN
4
17 N510020589AA MMS3-8
MOTOR
8
18 MTNM000171AA
S
P50B02001BXSND
SCREW
10
19 N510018251AA
Cross recessed Truss head machine screw M3X5-4.8 A2J (Trivalent)
PIN
2
20 N986MMS410 MMS4-10
PIN
2
21 N510020607AA MMS5-10
BOLT
2
22 N510017368AA
Hexagon socket head cap screw M4X45-10.9 A2J (Trivalent)
BOLT
4
23 N510017330AA
Hexagon socket head cap screw M3X4-10.9 A2J (Trivalent)
SPACER
1
24 N510020196AA CB-310E
BEARING
4
25 N510067504AA 693JZZMC3 NS7L
SPACER
1
26 N510020996AA CF-301E
MOTOR
2
27 MTNM000172AA
S
P50B02002BXSMD
PULLEY
2
28 N510034188AB P26-2GT-BLP(K0703-001)
BEARING
2
29 N510068999AA MT1510ZZ NS7L
BOLT
2
30 XVE25B5FTC
Hexagon socket head cap screw M2.5X5-12.9 SOB
O404
--
( KN610157742AA-14-4 )
134-E
8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610157742AA
セクションNo.
PARTS LAYOUT
Section No.
--
O405
( KN610157742AA-14-5 )
