RG131
操作手册
5.2 生产
DA7OCC-31-040-A0
5.2-7
5.2.6 程序偏移量示教功能
按下 [程序偏移量示教] 后就成为有效。
尤其是使用以往机器上的 NC 数据时，由于机器的原点不同，请对插入位置进行程序偏移量示教，并调整
位置。

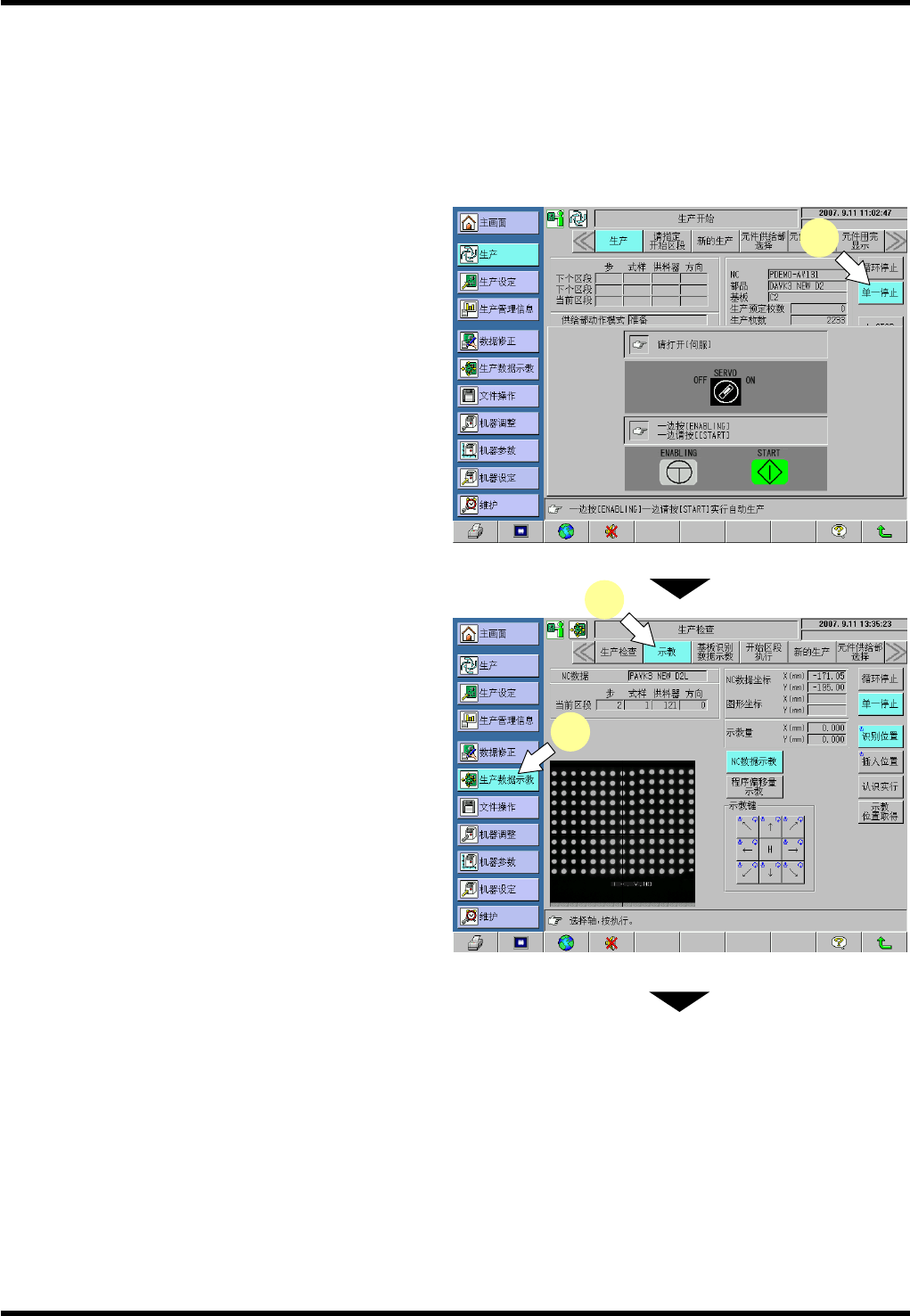

程序补偿示教的步骤
3.
1. 停机
任在任意的区段按动 [单一停止] 按钮后，使
机器停止在该区段上。
2. 调出示教画面
按动主菜单上的 [生产数据示教] 。
3. 选择数据示教
按动副菜单上的 [示教] 按钮，
显示数据示教画面。
3
2
1
RG131
操作手册
5.2 生产
DA7OCC-31-040-A0
5.2-8
4. 选择程序补偿模式
(1) 按下 [程序偏移量示教] 。
(2) 按住 <ENABLING (启动)> +
[识别位置] 。
X-Y 工作台移到摄象机下面。
(3) 通过左下角的识别画面，对基板
上的插入点进行确认，按住
<ENABLING (启动)> 按钮的同时，
按动示教键，使 XY 工作台移动。
(4) [按下 [示教位置取得] ，确定数据。
(所示教的量将反映到程序偏移量中。)
=提示=
按动 [认识实行] 按钮，进行识别并反映到示
教量中。
5. 画面的返回
示教结束后，按下 (返回) ，结束示教模
式。
5
(2)
(1)
(3)
(4)
RG131
操作手册
5.3 各部的操作
DA7OCC-31-280-A0
5.3-1
5.3. 各部的操作
DA7OCC-31-280-A0
5.3.1 返回原点
手动原点复归的步骤
1.
1. 按动主菜单上的 [机器调整] 按钮，在按住<ENABLING(启动)> 按钮的同时，按动 [原点复归] 按钮，所有的
轴都执行原点复归。
=注意=
当头轴不在原点位置时，请将头轴移动到原点之后再进行原点复归。
